Лотовые уровнемеры сыпучих материалов в Москве

Принцип работы лотовых уровнемеров

Чувствительный элемент (лот) лотового уровнемера в начале цикла измерения находится в зафиксированном предельном верхнем положении. Начало цикла измерения характеризуется растормаживанием лота, после чего под действием своего веса лот начинает опускаться. В этот момент сигнальное устройство, учитывающее натяжение троса/ленты, включает устройство отсчета, которое регистрирует смещение лота относительно верхнего предельного положения. При касании лота измеряемого вещества натяжение троса/ленты уменьшается, в результате чего сигнальное устройство выключает устройство отсчета и включает подъемный механизм лота, который возвращает его в исходное положение. После этого цикл измерения повторяется. Показания устройства отсчета дают информацию о текущем уровне вещества.

Применение лотовых уровнемеров

Лотовый уровнемер – прибор, который применяют для непрерывного измерения уровня или объема заполнения мелко- и крупнодисперсных материалов в емкостях. Применяются такие приборы в различных областях, например:

Тросовое исполнение

Ленточное исполнение

• производство строительных материалов (цемент, щебень, песок);
• деревообрабатывающая промышленность (опилки и стружка);
• сельское хозяйство (зерно, комбикорм);
• горнодобывающая промышленность (известняк, руда, соль).

Конструктивно лотовые уровнемеры представляют собой катушку с электроприводом, на которую намотана лента или трос. На конце ленты/троса закреплен чувствительный груз. Применение троса или ленты в конструкции прибора обуславливается свойствами измеряемого вещества. Для сухих материалов рекомендуется применять тросовое исполнение, для материалов, имеющих свойства налипания – ленточное.

Использовать лотовые уровнемеры можно для любых веществ. Диэлектрические свойства и электрическая проводимость, переменная влажность и адгезивность материалов никак не влияют на точность измерений. Также такие приборы оснащены системой очистки троса/ленты, что позволяет их применять при работе с пылеобразующими веществами. При повышенной запыленности рекомендуется использовать ленточное исполнение. Также возможно измерение жидких сред, если вместо чувствительного груза применять буек.

Выбор того или иного исполнения требует тщательного анализа. Необходимо также учитывать и технологические аспекты (например, частоту измерений). Подобрав исполнение только основываясь на характере материала, есть риск обрыва ленты, так как она имеет свойство заламливаться, и при частых измерениях такие заломы, непременно, быстро разрушат ее. Трос же имеет большую прочность. Но не всегда его применение является оптимальным. Гарантировать точный подбор для долговечной работы лотовых уровнемеров могут только специалисты.

Скорость и частота измерений, в свою очередь, зависят от диапазона измерения. Максимальный диапазон обычно составляет 30-40 м. Время между измерениями составляет от 3 мин (диапазон измерения 5 м) до 18 мин (диапазон измерения 30 м). Таким образом, лотовые уровнемеры производят условно непрерывное измерение.

Несомненными плюсами данных приборов являются простота монтажа и возможность обходиться без технического обслуживания. Интервал ТО составляет до 500 000 циклов. Диагностические возможности практически всех моделей позволяют получать оповещение после истечения назначенного количества циклов измерения.

Стоит иметь в виду, что во время наполнения чувствительный груз может быть засыпан, поэтому необходимы точная настройка системы загрузки и работы уровнемера и обеспечение достаточного расстояния от прибора до канала загрузки, чтобы материал никаким образом не попадал на груз.

Сравнение с другими типами уровнемеров

На сегодняшний день рынок уровнемеров представлен различными типами данных устройств. В таблице рассмотрены основные положительные и отрицательные характеристики использования таких приборов.

Рекомендации по выбору лотовых уровнемеров

Как упоминалось ранее, выбор лотового уровнемера – сложный и ответственный процесс. Необходимо учесть много факторов, например:

• стойкость материалов (определяется по таблицам стойкости);
• уровень вибрации в местах установки;
• малый угол допустимого отклонения от вертикали при установке;
• расстояние до стенок емкости и встроенных элементов;
• расстояние до отложений материала на стенках емкости;
• расстояние до загрузочного люка;
• правильное подключение электропитания;
• необходимое исполнение прибора.

Осуществлять подбор необходимо по техническим описаниям и конфигураторам на приборы, внимательно изучая их. Кроме этого, требуется четкое понимание применяемого технологического процесса, его режимов и свойств измеряемого материала. Ошибка в выборе может привести к неточности измерений и быстрому выходу прибора из строя. Правильно же подобранный лотовый уровнемер прослужит долгое время, не обращая на себя особого внимания, что значительно сэкономит затраты на техническое обслуживание по сравнению с некоторыми другими типами уровнемеров.

Специалисты компании «РусАвтоматизация» обладают экспертными знаниями в области уровнемеров лотового принципа измерения. Обратившись к нашим специалистам, вы можете быть уверены, что лотовый уровнемер будет подобран именно для вашего конкретного случая, соблюдая нормы и учитывая все существующие и возможные факторы при расчетах, на основании которых будет сделан выбор.

Тросовые уровнемеры для сыпучих сред

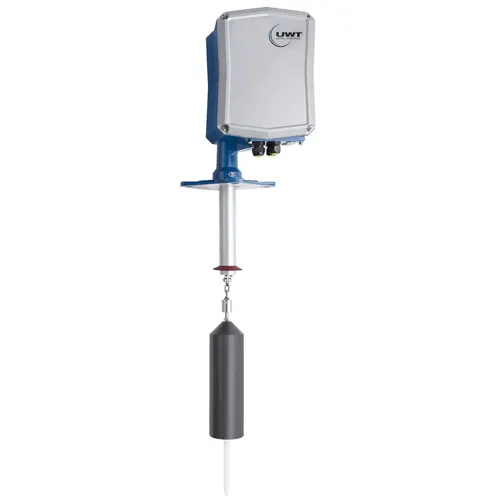

Тросовые уровнемеры для сыпучих сред относятся к лотовым уровнемерам, так как производят измерение путём зондирования – опускания на тросике чувствительного груза из прибора, устанавливаемого в верхней части контейнера.

Универсальность тросовых уровнемеров

Производители тросовых уровнемеров делают всё для повышения универсальности своих приборов, адаптируют их под разное сырьё и сложные условия производства. Большинство тросовых уровнемеров комплектуются несколькими видами чувствительных грузов с зонтиками для рыхлых сред и поплавками для жидкостей. Они прекрасно работают в условиях сильной запылённости, во взрывоопасных по уровню пылеобразования помещениях, в очень плотных и очень рыхлых средах.

Подробнее о тросовых уровнемерах ...

Документация

Каталоги:

• Torex ILS
• FineTEK EE300
• Nivobob NB3000
• Nivobob NB4000

Руководства по эксплуатации:

• INNOLevel LOT серии IL-LT
• INNOLevel LOT серии IL-LTS
• Torex ILS
• FineTEK EE
• Конфигуратор Nivobob NB3000
• Конфигуратор Nivobob NB4000

Паспорта:

• FineTEK EE20000
• Torex ILS
