Лотовые уровнемеры сыпучих материалов INNOLevel LOT в Москве

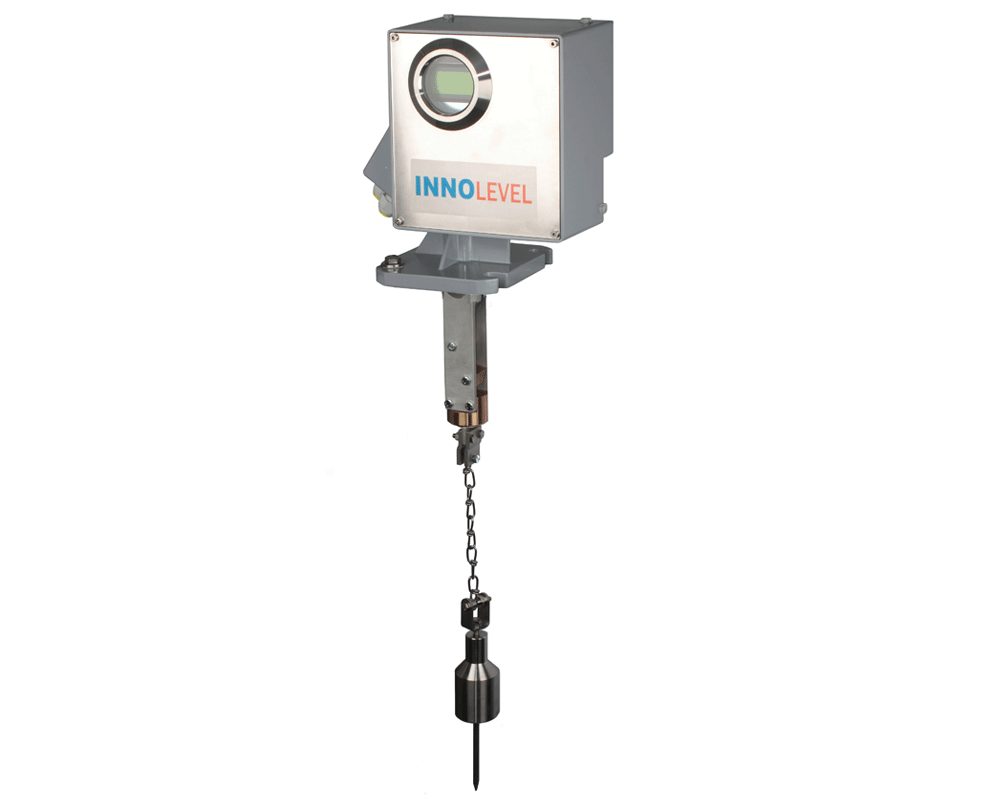

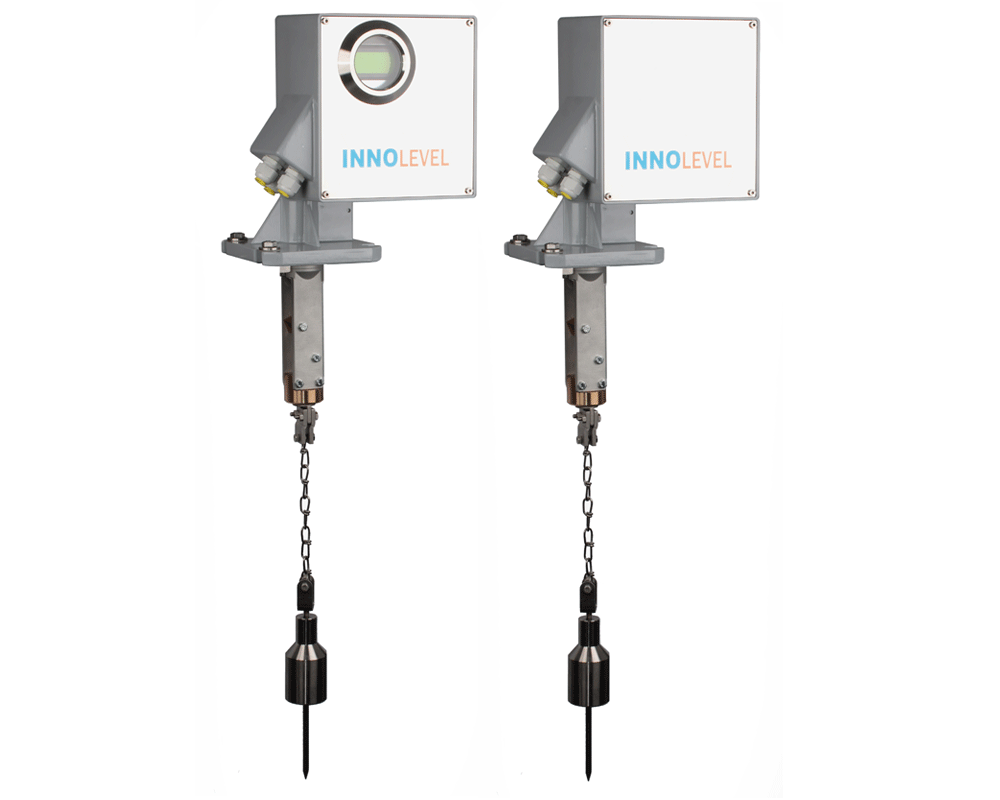

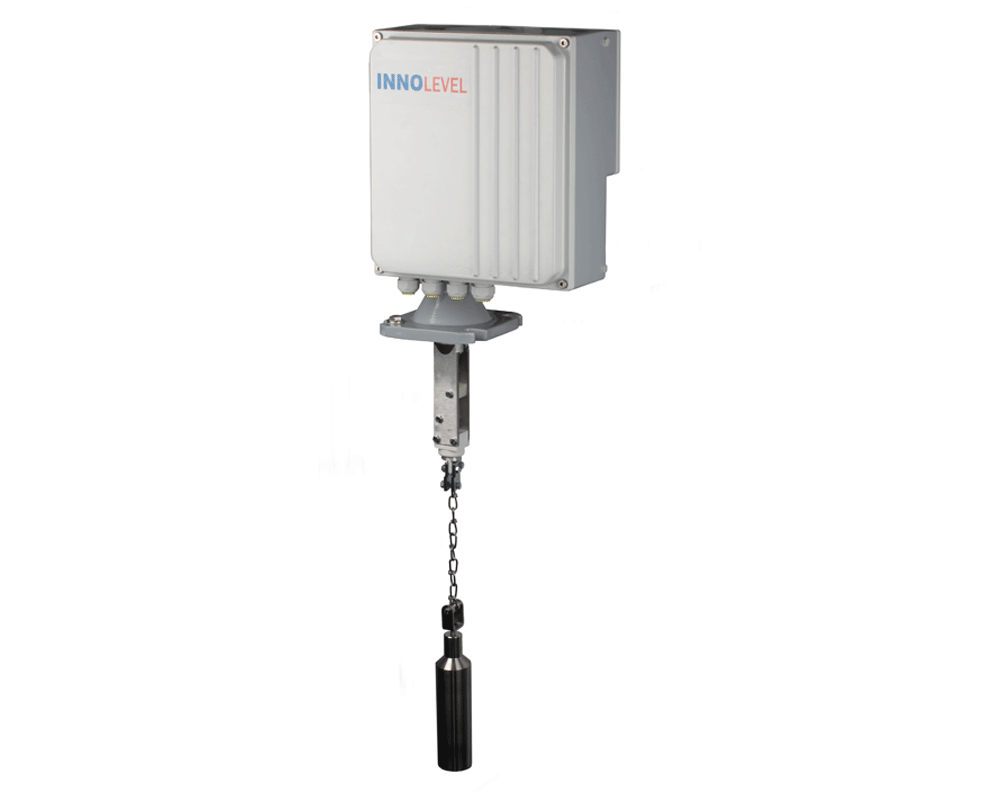

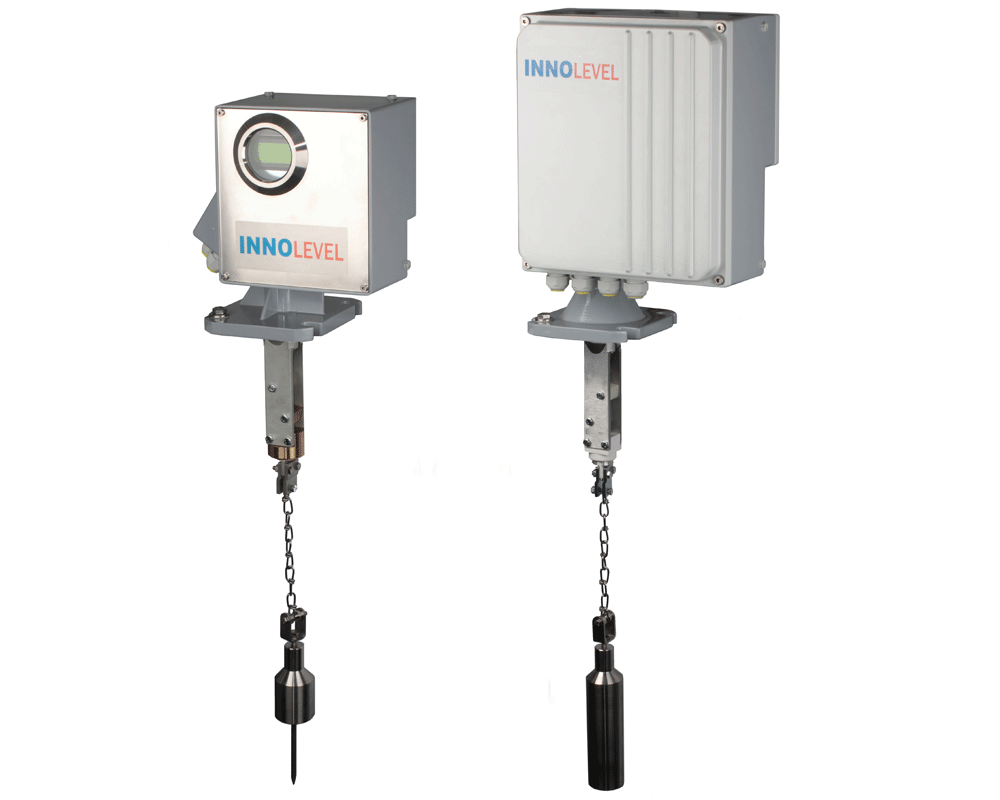

Датчики уровня IL-LT и IL-LTS семейства INNOLevel LOT относятся к разновидностям электромеханических лотовых уровнемеров и применяются, в основном, для контроля уровня сыпучих веществ.
Датчики IL-LT и IL-LTS предназначены для контроля уровня заполнения ёмкостей, баков, цистерн, силосов и т.п. резервуаров. Они позволяют работать с веществами практически любого гранулометрического состава вне зависимости от их диэлектрической проницаемости и электропроводности, склонности к пылеобразованию, влажности и способности к налипанию.
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01DCP0.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня IL-LT 01DCP0.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01DCSH.1A.3F.4A.62.82
Электромеханический лотовый датчик уровня IL-LT 01DCSH.1A.3F.4A.62.82 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACP0.1A.3A.4A.61.82
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACP0.1A.3A.4A.61.82 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
Быстрый просмотр
|
Под заказ
Артикул: IL-LT A2ACP0.1F.3A.4A.62.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT A2ACP0.1F.3A.4A.62.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACP0.1F.3B.4A.61.82
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACP0.1F.3B.4A.61.82 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 02DCP0.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня IL-LT 02DCP0.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01DCS0.1A.3B.4A.61.82
Электромеханический лотовый датчик уровня IL-LT 01DCS0.1A.3B.4A.61.82 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
Быстрый просмотр
|
Под заказ
Артикул: IL-LT A1DCSH.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT A1DCSH.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT A2DCS0.1A.3B.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT A2DCS0.1A.3B.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 02ACS0.1A.3B.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 02ACS0.1A.3B.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT A1DCSH.1A.3A.4A.61.82
Электромеханический лотовый датчик уровня INNOLevel IL-LT A1DCSH.1A.3A.4A.61.82 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 02ACS0.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 02ACS0.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACP0.1A.3C.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACP0.1A.3C.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACS0.1A.3B.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACS0.1A.3B.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
Быстрый просмотр
|
Под заказ
Артикул: IL-LTS 01ACS0.12.2B.3C.4A.52.62.71
Электромеханический лотовый датчик уровня INNOLevel IL-LTS 01ACS0.12.2B.3C.4A.52.62.71 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT A1DCSH.1A.3B.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT A1DCSH.1A.3B.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01DCS0.1A.3B.4A.62.81
Электромеханический лотовый датчик уровня IL-LT 01DCS0.1A.3B.4A.62.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACPH.1G.3A.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACPH.1G.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACS0.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACS0.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACS0.1A.3A.4B.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACS0.1A.3A.4B.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LTS 03ACSH***12*2A*3A*4B*51*61*71
Электромеханический лотовый датчик уровня INNOLevel IL-LTS 03ACSH***12*2A*3A*4B*51*61*71 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 02ACS0.1A.3D.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 02ACS0.1A.3D.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01DCS0.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня IL-LT 01DCS0.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01DCP0.1F.3A.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01DCP0.1F.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT A1ACP0.1F.3F.4A.62.82
Электромеханический лотовый датчик уровня INNOLevel IL-LT A1ACP0.1F.3F.4A.62.82 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 02ACSH.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня IL-LT 02ACSH.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACSH.1A.3B.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACSH.1A.3B.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACS0.1A.3B.4B.62.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACS0.1A.3B.4B.62.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LTS 01ACSH.12.2A.3B.4A.53.61.71
Электромеханический лотовый датчик уровня INNOLevel IL-LTS 01ACSH.12.2A.3B.4A.53.61.71 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACPH.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACPH.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LTS 03ACSH.12.2A.3A.4A.51.61.71
Электромеханический лотовый датчик уровня INNOLevel IL-LTS 03ACSH.12.2A.3A.4A.51.61.71 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT A1ACP0.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT A1ACP0.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 02ACPH.1A.3B.4A.61.81
Электромеханический лотовый датчик уровня IL-LT 02ACPH.1A.3B.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT А2ACPH.1A.3A.4A.61.82
Электромеханический лотовый датчик уровня INNOLevel IL-LT А2ACPH.1A.3A.4A.61.82 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACSH.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACSH.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACP0.1F.3A.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACP0.1F.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 02ACSH.1A.3B.4A.61.81
Электромеханический лотовый датчик уровня IL-LT 02ACSH.1A.3B.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 01ACP0.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT 01ACP0.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT A1ACP0.1F.3A.4A.62.81
Электромеханический лотовый датчик уровня INNOLevel IL-LT A1ACP0.1F.3A.4A.62.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: IL-LT 02DCPH.1A.3A.4A.61.81
Электромеханический лотовый датчик уровня IL-LT 02DCPH.1A.3A.4A.61.81 для контроля сыпучих материалов. Общепромышленное исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
Показать еще
Преимущества применения уровнемеров IL-LT и IL-LTS
Серия датчиков IL-LT улучшенного исполнения обладает рядом качеств, обеспечивающих преимущество при применении:
- высокотемпературное исполнение: температура контролируемой среды может подниматься до 150°С;

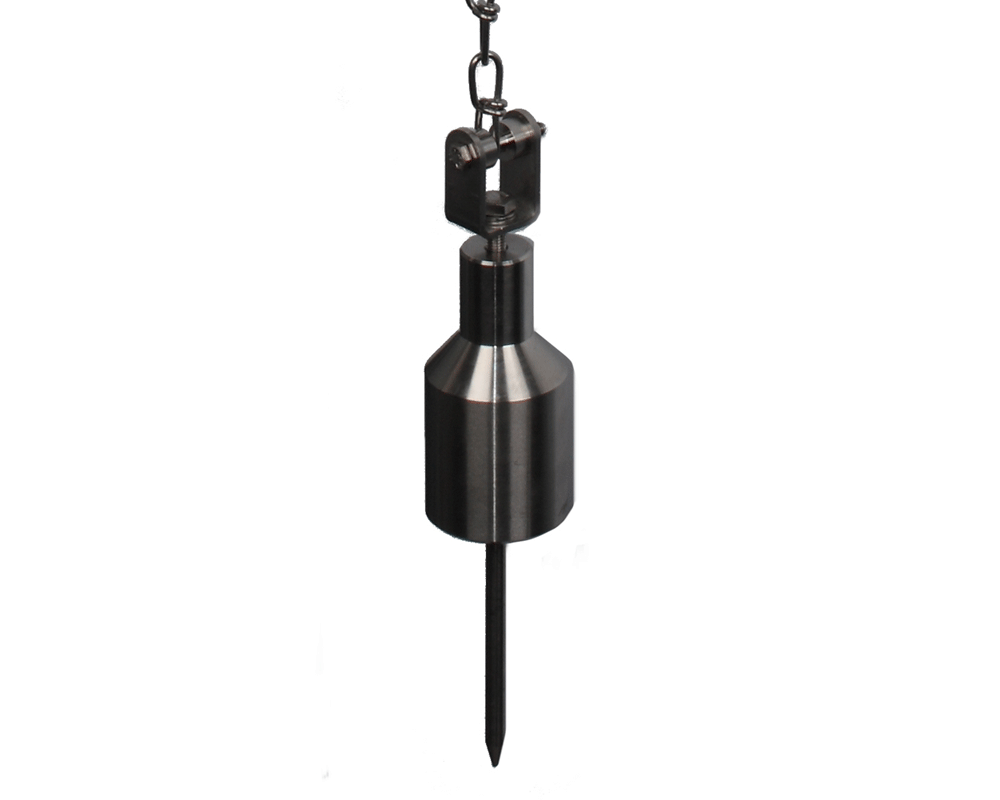

- широкий выбор конструкций грузов, включая т.н. «тканевый мешок» для технологических установок, где обрыв груза может приводить к аварии;
- вводный штуцер длиной до 1000 мм для установки уровнемера на ёмкости с толстыми железобетонными крышками;
- вводной штуцер для подачи внутрь уровнемера воздушного надува – для исключения попадания пыли в механические части прибора;
- по заказу – окно индикации, кнопка ручного пуска и до 4 дополнительных выходных реле для расширения возможностей автоматизации.
Специальная серия датчиков IL-LTS обладает следующими преимуществами:
- давление в технологической ёмкости – до 4 бар;
- диапазон измерения уровня – до 90 м;
- температура контролируемой среды – до 230°С;
- по заказу – защитный кожух из нержавеющей стали.
Принцип действия уровнемеров INNOLevel LOT серий IL-LT и IL-LTS
Как правило, место установки электромеханических лотовых уровнемеров – на крыше силоса или крышке бункера. На конец троса или ленты крепится чувствительный груз, трос или лента смотаны на катушку с электроприводом, груз опускается в емкость с контролируемым материалом. При касании чувствительным грузом поверхности контролируемого материала, изменяется направление вращения катушки, и груз возвращается в начальное положение. В то время когда чувствительный груза движется вниз, электроника отслеживает число импульсов с датчика катушки троса, соответствующее расстоянию, пройденному тросом или лентой с грузом. Микроконтроллер преобразует число импульсов в аналоговый выходной сигнал 4...20 мА. Обновление выходного сигнала происходит в момент соприкосновения груза и контролируемого материала.
В приборах серий IL-LT и IL-LTS имеются возможности самодиагностики устройств. При возникновении нештатных ситуаций на дисплей выводятся коды ошибок в случаях:
- ошибок конфигурирования;
- ошибок ввода и сохранения данных;
- неправильной работы контроллера двигателя;
- перегрузки или перегрева двигателя;
- износа ленты или груза;
- неправильных параметров счетных импульсов или неисправного состояния счетного колеса;
- выхода устройства за установленный диапазон измерений.
Применение уровнемеров IL-LT и IL-LTS
Датчики серий IL-LT и IL-LTS применяются для измерения уровня или объёма заполнения резервуаров и хранилищ сыпучих продуктов в производствах:
Характеристики датчиков серий IL-LT и IL-LTS
Все уровнемеры этих серий выполняются в прочных алюминиевых корпусах с классом защиты IP67. Установочные штуцеры длиной до 1000 мм могут выполняться из алюминия/стали, либо из нержавеющей стали. Все датчики имеют встроенные очистители ленты от налипания материалов технологической среды. Для крепления к технологической ёмкости применяется фланец DN100 PN16. В случае высокотемпературного исполнения специальной серии IL-LTS используется специальный вид крепления (см. «Руководство по эксплуатации»).
Технические характеристики IL-LT
| Напряжение питания | Переменный ток: 90…253 В, 50/60 Гц Постоянный ток: 20…28 В |
|
| Потребляемая мощность | 150 ВА (170 ВА с подогреваемым корпусом прибора). | |
| Входные сигналы | Гальванически развязанные 2 сигнала - старт и блокировка: активный – 12…24 В DC; пассивный – переключающий контакт ≤5 мВт |
|
| Выходные сигналы | Аналоговый | Гальванически развязанный: 0…20 мА/4…20 мА, нагрузка ≤600 Ом |
| Релейный | Гальванически развязанные 2 релейных выхода: 250 В / 6 А переменного тока. Максимум 4 реле | |
| Погрешность измерения | ≤±2,5 см (зависит от диапазона изм.) | |
| Максимальный диапазон измерения | 15 м; 32 м (опционально до 42 м) | |
| Скорость движения зонда | 0,21 м/сек (средняя) | |
| Минимальное время между циклами измерений | ≤5 мин. | |
| Индикация | ЖК – дисплей и светодиод. Опционально – окно индикации в крышке | |
| Органы внешнего управления | Опционально – кнопка ручного запуска измерения | |
| Кабельный ввод | 3 разъёма М20х1,5 | |
| Технологическое подсоединение | Фланец DN100 PN16 | |
| Допустимое отклонение от вертикали | Не более 2° | |
| Температура контролируемого процесса | -20°С…+80°С -20°С…+150°С |
|
| Избыточное давление в ёмкости | -0,2…+0,1 бар | |
| Температура окружающей среды | -20°С…+60°С -40°С…+60°С |
|
| Класс защиты корпуса | IP67, IP65 (с кнопкой пуска) | |
| Сертификация, аттестация | По электромагнитной совместимости: соответствует EN 61326. По взрывозащищенности: сертификат ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных зонах» |
|
Технические характеристики IL-LTS
| Напряжение питания | Переменный ток: 180…253 В, 50/60 Гц; 90…127 В, 50/60 Гц |
|
| Потребляемая мощность | 230 ВА (250 ВА с подогреваемым корпусом прибора). | |
| Входные сигналы | Гальванически развязанные 2 сигнала - старт и блокировка: активный – 12…24 В DC; пассивный – переключающий контакт ≤5 мВт |
|
| Выходные сигналы | Аналоговый | Гальванически развязанный: 0…20 мА/4…20 мА, нагрузка ≤600 Ом |
| Релейный | Гальванически развязанные 2 релейных выхода: 250 В / 6 А переменного тока. Максимум 6 реле | |
| Погрешность измерения | ±5 см (не зависит от диапазона изм.) | |
| Максимальный диапазон измерения | 25 м; 35 м; 50 м; 70 м; 90 м; 15 м (с пластиковой лентой) | |
| Скорость движения зонда | 0,21…0,35 м/сек | |
| Минимальное время между циклами измерений | См. «Руководство по эксплуатации» | |
| Индикация | ЖК – дисплей и светодиод. Опционально – окно индикации в крышке | |
| Органы внешнего управления | Опционально – кнопка ручного запуска измерения | |
| Кабельный ввод | 3 разъёма М25х1,5 | |
| Технологическое подсоединение | Фланец DN100 PN16. Для высокотемпературной версии – см. «Руководство по эксплуатации». |
|
| Допустимое отклонение от вертикали | Не более 2° | |
| Температура контролируемого процесса | -20°С…+80°С -20°С…+150°С -20°С…+230°С |
|
| Избыточное давление в ёмкости | -0,2…+2 бар | |
| Температура окружающей среды | -20°С…+70°С -40°С…+70°С |
|
| Класс защиты корпуса | IP67, IP65 (с кнопкой пуска), IP20 (с открытым корпусом) |
|
| Сертификация, аттестация | По электромагнитной совместимости: соответствует EN 61326. Версия ATEX: II1/2D IP67 T99°C |
|
Документация на INNOLevel LOT
Документация относительно установки, монтажа, наладки и программирования датчиков IL-LT и IL-LTS представлена в виде руководств по эксплуатации каждой из серий уровнемеров.
Руководства по эксплуатации:
Опросные листы для подбора уровнемера:
