Лотовые уровнемеры сыпучих материалов TOREX ILS в Москве

Преимущества работы с датчиками уровня непрерывного действия Torex ILS

Датчики измерения уровня непрерывного действия ILS имеет ряд отличительных преимуществ перед другими способами контроля уровня продукта:

• прочный корпус с высокой степенью защиты,
• несколько вариантов сенсорных грузиков для работы в различных условиях,
• отсутствие механического воздействия на корпус емкости или силоса,
• возможность выбора модели с тросом или лентой различной длины в качестве измерительного кабеля,
• встроенный механизм очистки ленты от контролируемого вещества при налипании,
• автоматическое управление процессом измерения,
• высокая точность результатов,
• простой монтаж устройства и не требующая тщательного ухода эксплуатация,
• возможность работы при наличии пыли или конденсата в емкости,
• наличие моделей для работы во взрывоопасных условиях.

При этом датчик в отличие от других методов измерения невосприимчив к характеристикам продукта, его электрической проводимости и влажности, а также к возможности налипания продукта на устройство.

Принцип работы Torex ILS

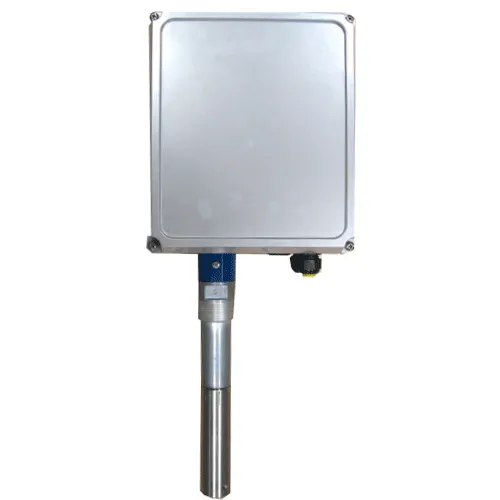

Датчик уровня непрерывного действия Torex ILS по своему принципу действия является электромеханическим прибором для непрерывного измерения уровня.

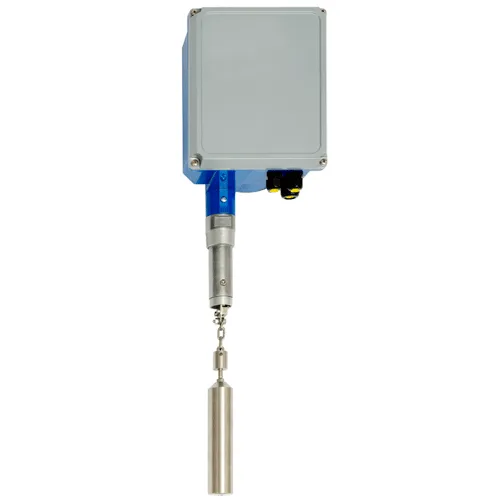

Датчик состоит из двух основных элементов: преобразовательного блока и троса с закрепленным на нем грузиком. Для проведения измерений преобразовательный блок датчика монтируется непосредственно в крышу или, при ее отсутствии, закрепляется в верхней части резервуара или емкости. При поступлении внешнего стартового сигнала трос начинает разматываться, опуская грузик в емкость с продуктом.

В момент, когда грузик достигает поверхности вещества, двигатель датчика ILS меняет направление, поднимая грузик и наматывая измерительный трос на шкив. По вращению шкива измеряется пройденное грузом расстояние. Полученный результат измерения преобразуется в выходной сигнал, передаваемый на рабочее оборудование.

При достижении тросом исходного положения процесс повторяется. Контроль происходит непрерывно до тех пор, пока не будет подан входной сигнал остановки.

Входные сигналы начала и конца работы датчика уровня непрерывного действия ILS могут подаваться вручную с пульта или же задаваться по таймеру, автоматизируя измерение уровня.

Применение датчиков уровня ILS

Датчик уровня непрерывного действия Torex ILS подойдет для работы с разными видами сыпучих материалов, в том числе порошков, зернистых и гранулированных.

Наиболее частое применение датчики уровня непрерывного действия ILS находят при контроле и хранении различных гранулированных, порошкообразных и других сыпучих веществ. Датчик подойдет для работы в различных емкостях, технологических бункерах, силосных башнях.

Датчики способны проводить измерения в емкостях с веществами различной плотности. На точность работы не влияет размер частиц, степень их налипания и диэлектрические характеристики. Благодаря этому датчики уровня непрерывного действия ILS применяются во многих отраслях промышленности:

• химическая отрасль,
• производство продуктов питания,
• аграрная отрасль,
• производство строительных материалов и конструкций,
• горная добыча и переработка полезных ископаемых,
• строительная отрасль, в том числе автодорожное строительство,
• производство пластмасс и другие.

Характеристики непрерывного датчика измерения уровня ILS

Датчики непрерывного измерения уровня Torex ILS представлены в двух основных модификациях по типу измерительного кабеля в виде троса или ленты. В рамках модификаций имеются варианты с длиной кабеля 15м или 30м.

Помимо особенностей кабеля датчики ILS имеют стандартные характеристики, подходящие для работы в различных условиях:

• выходной сигнал 0/4-20мА,
• разрешенное давление в емкости в пределах от -0,2 до +0,2 бар,
• рабочая температура в емкости не менее -40^oC и не выше +80^oC,
• допустимая температура в рабочем помещении до +60^oC,
• несколько вариантов по напряжению питания: 150-230В переменного тока или 20-28В постоянного тока,
• возможность выбора сенсорного грузика из ПВХ или нержавеющей стали,
• наличие взрывозащищенного исполнения.

Датчики уровня непрерывного действия Torex ILS разработаны в четырех вариантах по типу и длине рабочего кабеля для измерения уровня.

Длина кабеля в свою очередь влияет на время проведения замеров, а соответственно и на частоту измерений.

Габаритные размеры датчика представлены на схеме

Сертификаты

В рамках серии ILS разработаны модели, разрешенные для применения в опасных условиях. Возможность работы в рамках взрывоопасных производств подтверждена сертификатом ATEX.

Документация

Датчики уровня непрерывного действия Torex ILS имеют подробную техническую документацию для работы с моделями датчика измерения уровня ILS.

В техническом руководстве описаны возможности применения датчиков, указаны их технические характеристики, а также схемы установки. Для обеспечения долгого срока службы датчики непрерывного действия ILS сопровождаются руководством по техническому обслуживанию.

Подбор необходимого варианта исполнения осуществляется с помощью каталога моделей датчиков ILS. Кроме того, пользователям доступен каталог запасных частей.

• Паспорт на лотовые уровнемеры Torex ILS
