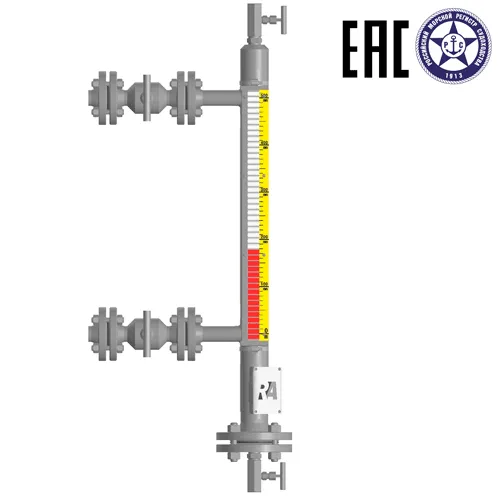

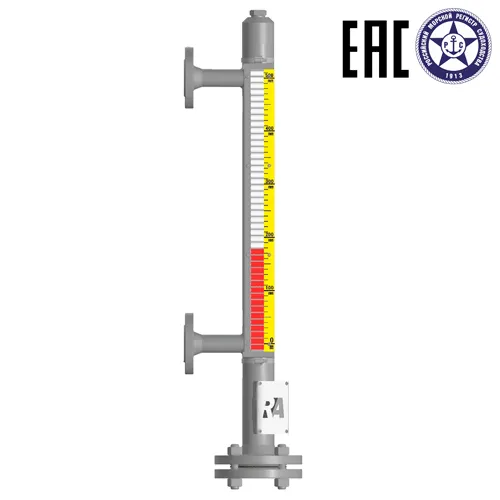

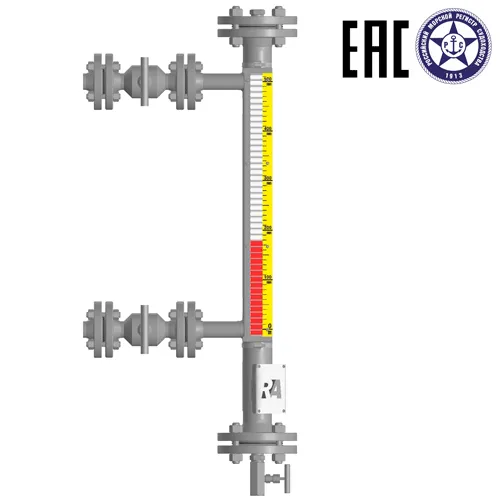

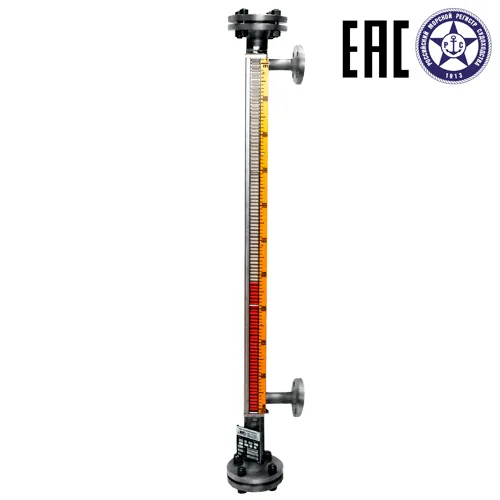

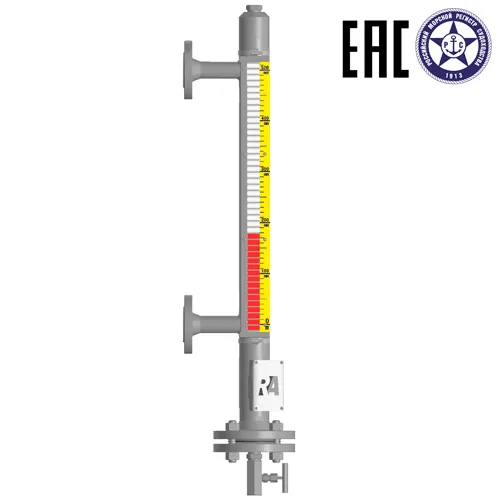

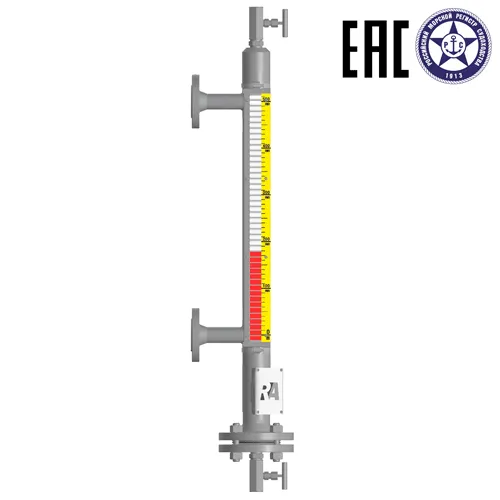

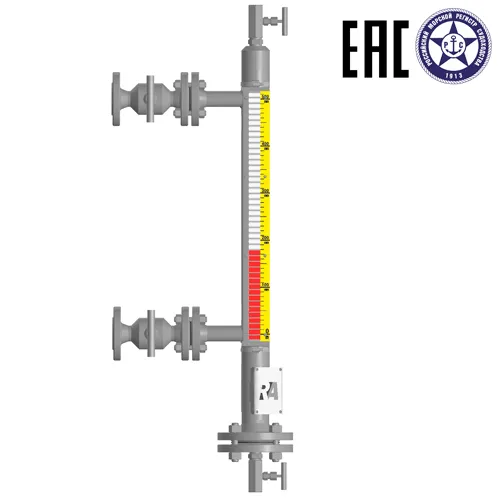

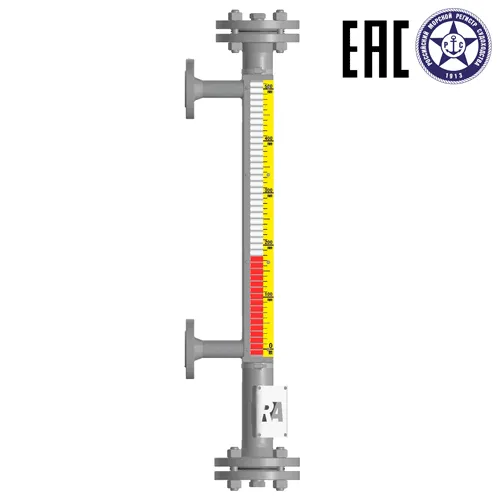

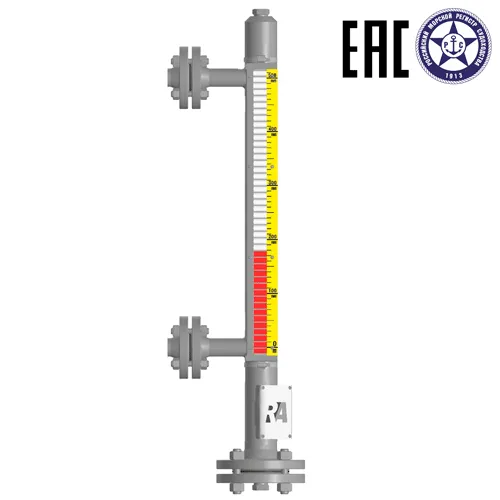

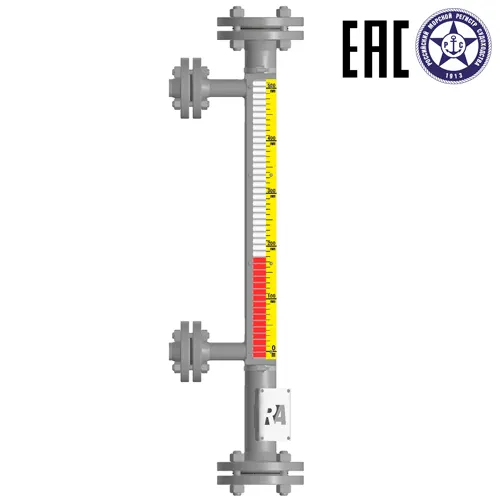

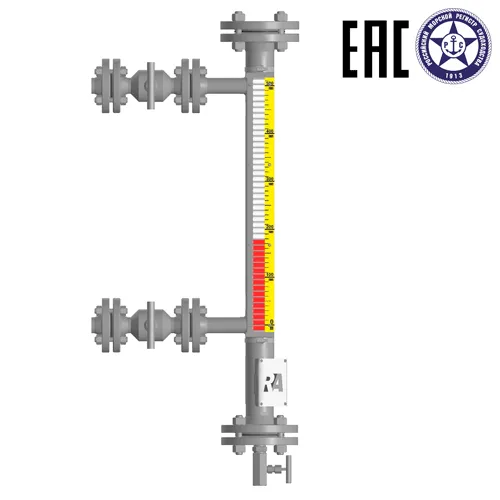

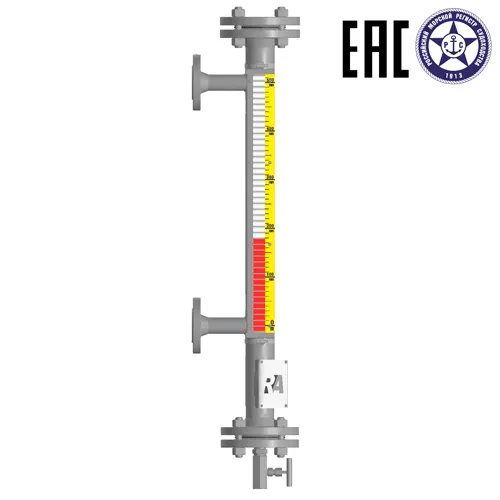

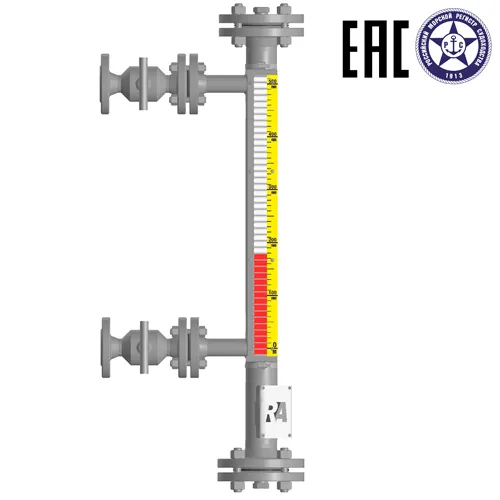

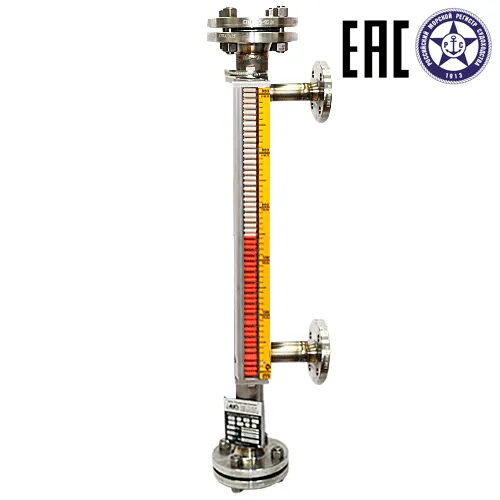

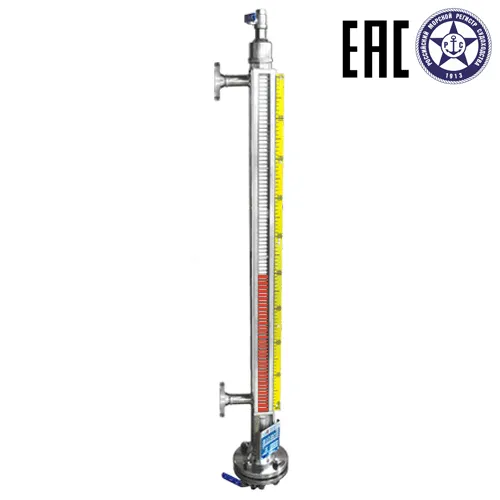

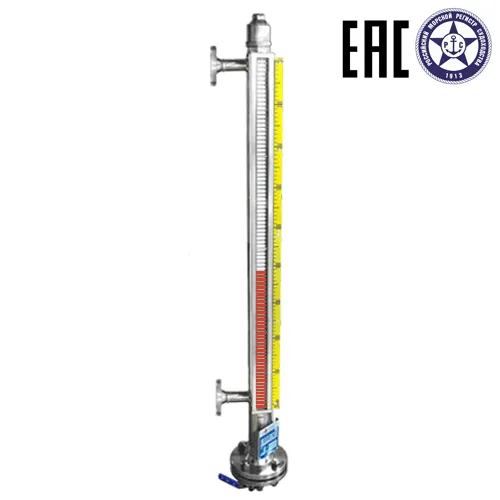

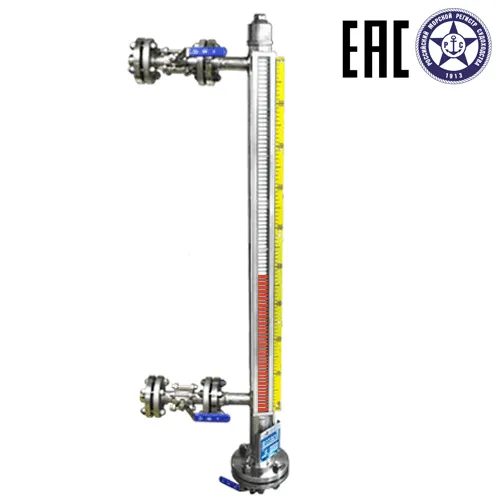

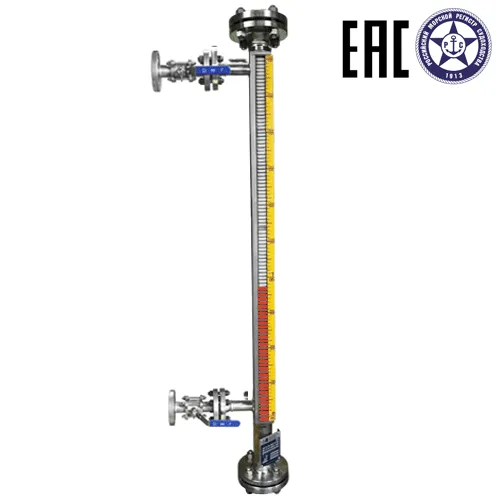

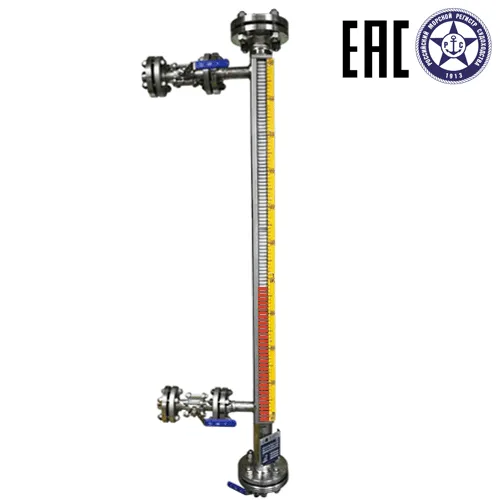

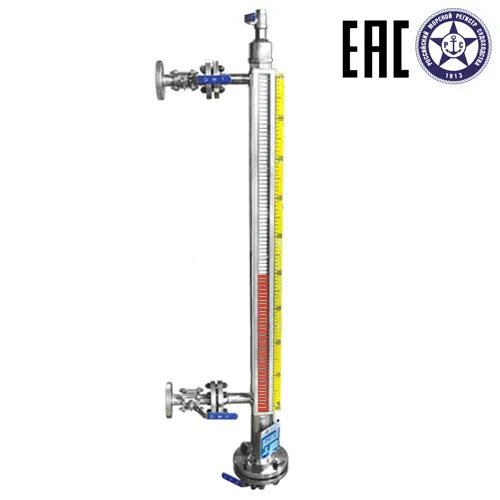

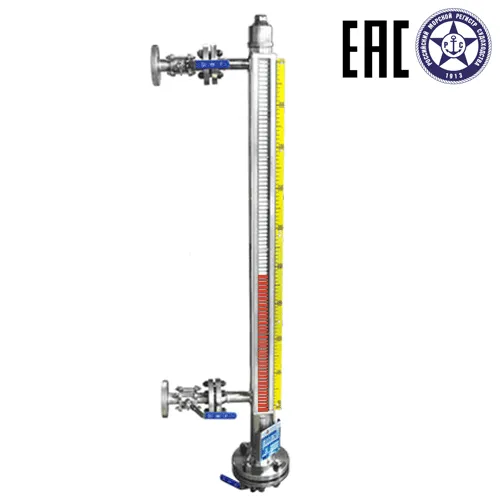

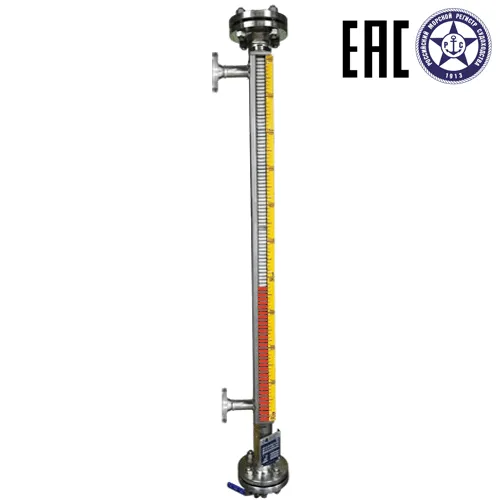

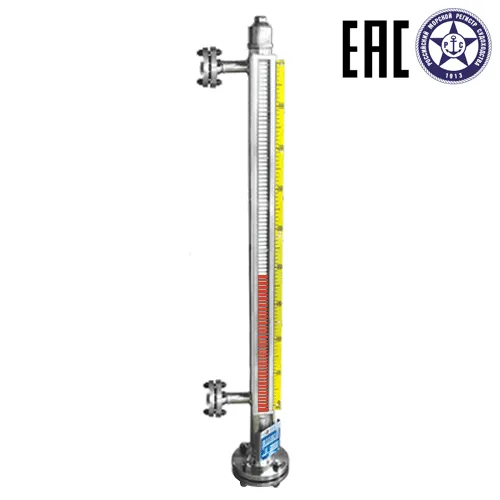

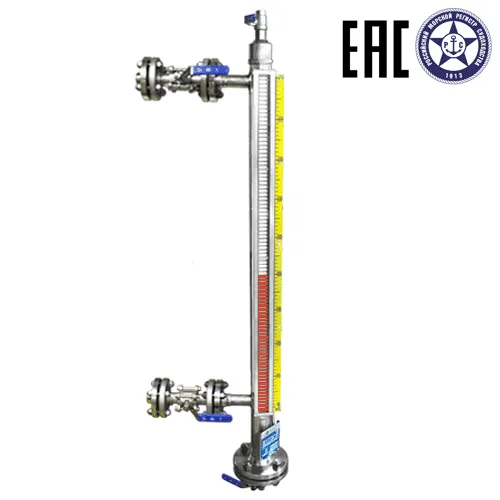

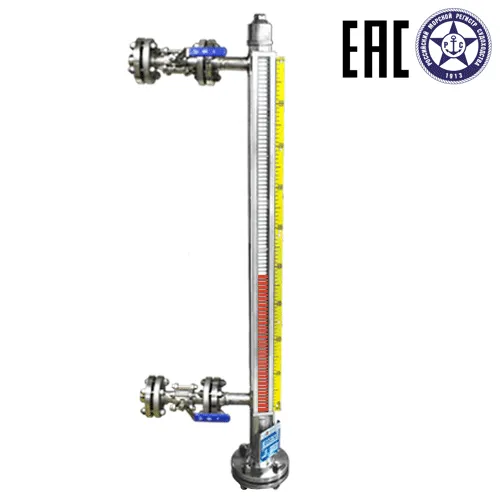

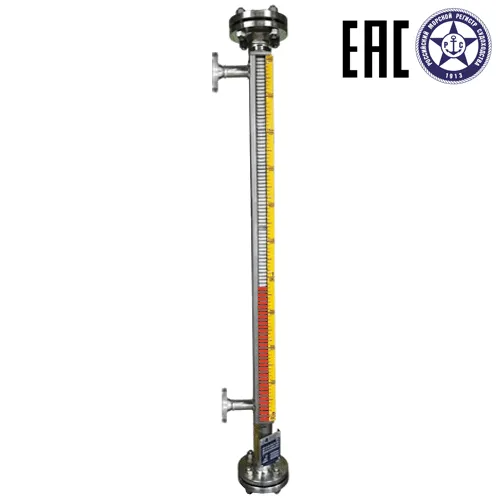

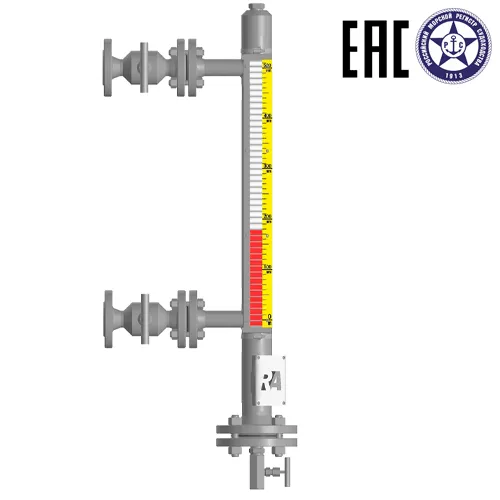

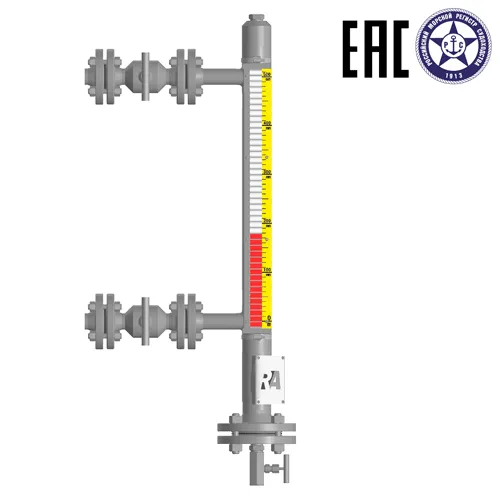

Индикаторы уровня Серия B16

Назначение байпасных указателей уровня B16

Байпасный указатель уровня это специальное устройство для визуального мониторинга уровня жидкости в емкостях, баках, резервуарах и т.п. Удобство визуального наблюдения обеспечивается информативной магнитной шкалой, по которой легко оценить степень наполненности емкости. Монтаж указателя осуществляется сбоку резервуара так, чтобы образовались сообщающиеся сосуды.

Конструкция байпасного уровнемера выполнена с расчетом на эксплуатацию в самых тяжелых рабочих условиях. Поэтому указатель выдерживает высокие значения давления и температуры, а также отлично работает с агрессивными химическими веществами. Дополнительную надежность обеспечивают испытания на герметичность конструкционных элементов и прочности сварных швов, которые проходят уровнемеры серии ILL-BM-B16.

Указатель B16 функционально аналогичен модели В40. Но B16 имеет рабочее давление до 16 бар. Это позволяет значительно сэкономить на производстве конструкционных элементов, что делает уровнемер более привлекательным для задач, где рабочее давление не превышает 16 бар.

Преимущества визуальных уровнемеров ILL-BM-B16

Визуальные уровнемеры серии ILL-BM-B16 производятся и разрабатываются специалистами компании "РусАвтоматизация". Поэтому мы можем гарантировать высокое качество исполнения индикаторов.

«Производя указатели не первый год, мы постоянно ищем пути для улучшения конструкции и снижения затрат на производство…»

Наши байпасные уровнемеры обладают следующими преимуществами:

• Возможность работать со средами с высокой рабочей температурой. Для этого имеется специальная высокотемпературная модификация уровнемера с рабочей температурой до +350°С.
• Огромное количество различных конфигураций камер. Позволяет подобрать оптимальное исполнение под ваши задачи.
• В колонну дополнительно может быть интегрирован датчик или сигнализатор уровня. Таким образом, получается байпасный преобразователь уровня.
• Гарантия прочности и герметичности конструкции устройства. Для этого проводится ряд испытаний и проверок.

Применение байпасных уровнемеров B16

За счет отличных эксплуатационных характеристик и герметичной конструкции индикаторы уровня серии ILL-BM-B16 являются оптимальным решением для огромного спектра сфер промышленности, таких как:

• Химические предприятия.
• Нефтеперерабатывающие заводы.
• Энергетические предприятия.
• Теплоэнергетика.
• Производство котельного оборудования.

Материалы, из которых изготовлены элементы визуального уровнемера, обладают высокими показателями устойчивости к агрессивным химическим веществам и их растворам. Это позволяет уровнемеру работать со следующими средами:

• Кислоты и их растворы.
• Щелочи и их растворы.
• Вода и растворы солей.
• Растворители.
• Топливо и различные масла.
• И многое другое.

	Газопоршневая электростанция – контроль уровня в масляном баке долива контролируемая среда: масло		Контроль уровня жидкости на установке десорбции золота контролируемая среда: десорбционный раствор
	Контроль уровня жидкости в емкости для промывки сорбента контролируемая среда: промывочный раствор		Контроль уровня легких фракций нефти контролируемая среда: светлые фракции нефти
	Визуальный контроль уровня конденсата в сепараторах пароконденсатной системы контролируемая среда: конденсат

Отзывы о применении

	«Контроль уровня воды на пищевом производстве»		«Индикация уровня жидкости в вакуум-сборнике остатков продукта из технологических трубопроводов»

Технические характеристики байпасных индикаторов уровня B16

Серия байпасных индикаторов уровня B16 для визуального контроля обладает следующими параметрами:

• Рабочее давление: до 16 бар.
• Максимальный диапазон рабочей температуры: -40…+350°С.
• Климатическое исполнение устройства по ГОСТ 15150-69: У1 / В3.1 / М2.1 / ОМ3.
• Технологическое присоединение:
  • фланцевое – Ду15/Ду20/Ду25/Ду32/Ду40, в соответствии с ГОСТ 33259-2015,
  • приварное – Ду15/Ду20/Ду25/Ду32/Ду40, труба диаметром 33,7 мм.
• Длина байпасной камеры – 300…5500 мм.
• Вынос присоединительных патрубков с фланцами: 140 мм.
• Материалы конструкции
  • колонна и магнитный поплавок: кислотостойкая нержавеющая сталь марки 12Х18Н10Т (аналог AISI 321),
  • уплотнительные элементы: ТРГ – терморасширенный графит.
• Тестирование прочности швов: ВИК, ГИ, ЦД, по запросу РК.
• Тестирование герметичности: ГИ

Конфигурация камер

Код заказа

Для того чтобы заказать и купить байпасный указатель уровня B16, необходимо выбрать его исполнение и параметры. Для этого следует воспользоваться следующим конфигуратором кода заказа:

С его помощью можно сформировать код для заказа уровнемера в базовом или высокотемпературном исполнении.

Смотрите все видео, где вам удобно

Сертификаты

• Сертификат подтверждения соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под давлением»
• Сертификат соответствия ТР ТС 012 «О безопасности оборудования для работы во взрывоопасных средах» на индикаторы ILL-BM во взрывозащищенном исполнении
• Сертификат о типовом одобрении РМ РС на индикаторы уровня серий ILL-BM-B16, ILL-BM-BX16, ILL-BM-B40, ILL-BM-BX40, ILL-BM-BE16

Документация

Для более подробного ознакомления со всеми особенностями и параметрами байпасных индикаторов серии ILL-BM-B16 воспользуйтесь следующей документацией:

• Паспорт и руководство по эксплуатации байпасных индикаторов уровня серии B16
• Каталог байпасных индикаторов уровня РусАвтоматизация
