Номинальное давление: глубокое погружение в теорию и практику для инженеров по автоматизации на примере производства «РусАвтоматизации»

Автор: Иван Соколов Время прочтения: 9 минут

В мире промышленной автоматизации и оборудования, работающего под давлением (арматура, сосуды, трубопроводы, теплообменники), понятие номинального давления (P_N, P_У) является краеугольным камнем безопасности, надежности и правильного подбора. Однако, как показывает практика компании «РусАвтоматизации», отсутствие четкого понимания его сути и взаимосвязи с реальными условиями эксплуатации часто приводит к ошибкам при проектировании, заказе и эксплуатации. Эта статья призвана ликвидировать пробелы и дать инженерам-практикам исчерпывающее руководство.

Номинальное давление (P_N, Р_у): суть и стандартизация

• Определение: номинальное давление (P_N, от немецкого Pressure Nominal, или P_У – Рабочее условное) – это основная справочная характеристика оборудования. Оно обозначает максимальное избыточное рабочее давление (в МПа или кгс/см²) при температуре среды +20 °C, при котором гарантируется длительная и безопасная работа оборудования в течение расчетного срока службы.
• Стандартизация: ключевой аспект – параметры P_N строго стандартизированы. В России и странах СНГ основной документ – ГОСТ 356-80 «Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды». Этот стандарт устанавливает:
  • ряд номинальных давлений (P_N): например, P_N 1.6 (P_У16), P_N 2.5 (P_У25), P_N 4.0 (P_У40), P_N 6.3 (P_У63), P_N 10.0 (P_У100) и т.д.;
  • пробные давления (P_пр): значительно более высокие давления, применяемые для гидравлических испытаний оборудования на прочность и плотность при изготовлении и приемке;
  • рабочие давления (P_раб): максимально допустимые давления при температурах, отличных от +20 °C.

Критическая взаимосвязь: P_N, рабочее давление (P_раб) и рабочая температура (T_раб)

Здесь кроется главная причина непонимания и ошибок.

• Эффект температуры: прочность конструкционных материалов (сталей, сплавов) снижается с ростом температуры. Оборудование, рассчитанное на P_N 1.6 МПа при +20 °C, не может безопасно работать при том же давлении, скажем, при +300 °C.
• Роль ГОСТ 356-80: стандарт регламентирует снижение максимально допустимого рабочего давления (P_раб) в зависимости от рабочей температуры (T_раб) и группы материала, из которого изготовлено оборудование. Материалы группируются по их применяемости и составу легирующих элементов: например, углеродистые стали, легированные стали, нержавеющие стали типа 12Х18Н10Т.
• Расчет P_раб при разработке: инженеры «РусАвтоматизации» при проектировании нового оборудования выполнили прочностные расчеты, определяя P_раб для заданного T_раб и конкретного материала. Полученное значение P_раб должно было быть не ниже значения, указанного в ГОСТ 356-80 для соответствующей группы материала, P_N и T_раб.
• Возможность превышения ГОСТ: важный нюанс! Если расчеты и конструктивные решения позволяют обеспечить более высокое P_раб при заданной T_раб, чем требует ГОСТ 356-80, производитель может гарантировать эти улучшенные параметры. Это конкурентное преимущество, достигаемое за счет оптимизации конструкции или применения более прочных материалов.

Как правильно интерпретировать параметры в Технических Характеристиках (ТХ)

Случай 1: В ТХ указано ТОЛЬКО P_N (P_У)

• Ориентир: Исключительно ГОСТ 356-80.
• Действия: необходимо определить группу материала оборудования и найти в таблице стандарта значение P_раб для требуемой T_раб и данного P_N. Это и будет максимально допустимое рабочее давление. Предполагается, что производитель гарантирует соответствие ГОСТ.

Случай 2: В ТХ предоставлена Диаграмма или Таблица P_раб = f (T_раб)

• Ориентир: предоставленная производителем диаграмма/таблица имеет приоритет над ГОСТ 356-80.
• Обоснование: эта диаграмма отражает реальные расчетные или экспериментально подтвержденные характеристики конкретного изделия или серии. Она может как соответствовать ГОСТ, так и превосходить его значения (см. пункт 2), либо, в редких случаях для специализированного оборудования, иметь специфические зависимости.
• Действия: обязательно используйте графики для подбора и определения допустимого давления при вашей рабочей температуре. Не полагайтесь слепо на значения ГОСТ для данного P_N.

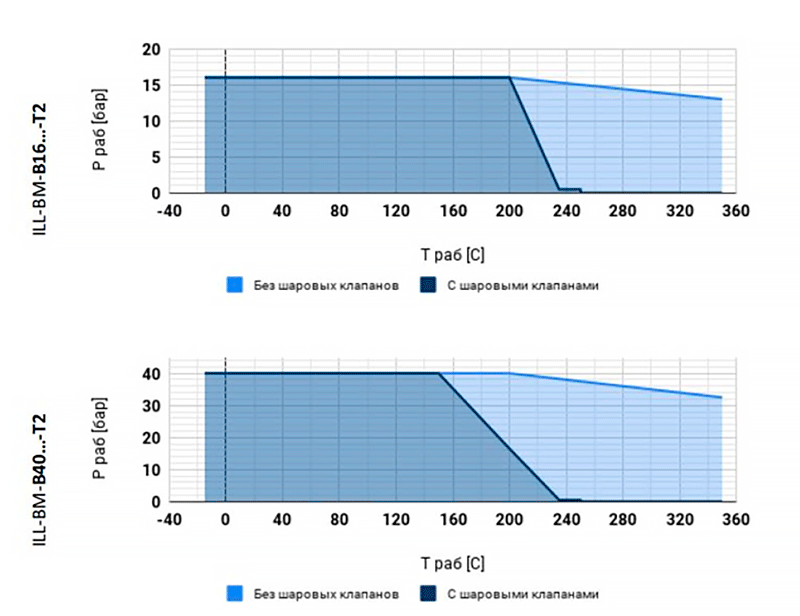

Рис. Пример графиков зависимости допустимого давления от рабочей температуры

Практический кейс «РусАвтоматизации»: фланец на +300 °С

На наше производство за указателем уровня обратился производитель резервуаров и емкостного оборудования для нефтегазовой отрасли ООО «НПО СПЕЦНЕФТЕМАШ».

Задача: изготовить фланцы P_N 1.6 МПа (Р_у16), материал 12Х18Н10Т, T_раб = +300 °C, P_раб = 1.6 МПа.
Альтернативные решения могли быть разными, вплоть до того, что вообще не делать данное оборудование. Ниже описаны два типовых решения и самое главное – экономичных.

Анализ производителя:

1. Проверка по ГОСТ 356-80: материал 12Х18Н10Т относится к группе с хорошей жаропрочностью. Однако, согласно стандарту, для P_N 1.6 и T_раб = 300 °C максимальное допустимое P_раб = 1.4 МПа.
2. Расчеты прочности: стандартный фланец Р_у16 из 12Х18Н10Т при 300 °C не может гарантированно выдержать 1.6 МПа в течение всего срока службы с необходимым запасом прочности. Его прочности при этой температуре хватает только на 1.4 МПа (как и требует ГОСТ).

Вывод: требуемое давление (1.6 МПа) не достигнуто при заданной температуре стандартным решением.

Варианты решения от «РусАвтоматизации», предложенные ООО «НПО СПЕЦНЕФТЕМАШ»:

Вариант 1: Оптимизация конструкции стандартного фланца.

• Действия: выполнить углубленные прочностные расчеты (часто методом конечных элементов – МКЭ). Исследовать возможность увеличения толщины деталей, изменения геометрии, применения упрочняющих элементов без изменения посадочных и присоединительных размеров (чтобы фланец оставался стандартным Р_у16).
• Результат: если расчеты подтвердят надежность при P_раб = 1.6 МПа и T_раб = 300 °C, можно изготовить усиленный фланец Р_у16.
  Важно: это решение должно быть явно указано в ТХ с диаграммой P_раб (T_раб) и, возможно, повлечет увеличение стоимости и сроков.

Вариант 2: применение фланца более высокого P_N.

• Действия: выбрать фланец со следующим(ими) стандартным значением P_N: Р_у25 (P_N 2.5) или Р_у40 (P_N 4.0) из того же материала 12Х18Н10Т.
• Обоснование: фланцы более высокого P_N рассчитаны на большее давление при +20 °C и, следовательно, имеют более высокие значения P_раб при повышенных температурах по ГОСТ 356-80.
• Проверка по ГОСТ: для фланца Р_у25 (P_N 2.5) из 12Х18Н10Т при T_раб=300 °C стандарт допускает P_раб = 2.2 МПа, что заведомо выше требуемых клиентом 1.6 МПа. Для Р_у40 (P_N 4.0) запас будет еще больше.
• Преимущества: используется стандартизированное, серийно доступное решение. Надежность гарантирована ГОСТом и конструкцией фланца. Сроки поставки минимальны.
• Недостатки: увеличенные габариты и вес фланца, потенциально более высокая начальная стоимость (хотя может быть дешевле разработки усиленного Р_у16), необходимость согласования с присоединяемым оборудованием.

Заключение и рекомендации для инженеров

Понимание номинального давления P_N (Р_у) – это не просто знание цифры на шильдике. Это понимание динамической зависимости между давлением, температурой и свойствами материала, жестко регламентируемой стандартами (ГОСТ 356-80).

Ключевые выводы для практики:

1. P_N ≠ P_раб при T_раб > 20 °C: всегда помните, что рабочее давление снижается с ростом температуры.
2. ГОСТ 356-80 – обязательный минимум: это ваш основной справочник для определения P_раб, если в ТХ нет специальной диаграммы. Знайте группы материалов!
3. Диаграмма P_раб (T_раб) в ТХ – закон: если производитель ее предоставил, используйте ее значения, а не общие данные ГОСТ для P_N.
4. Повышение температуры требует проверки давления: при выборе оборудования для высокотемпературных процессов всегда уточняйте P_раб именно для вашей T_раб.
5. Решение «фланцевого кейса» – типично: варианты с усилением стандартного фланца или переходом на более высокий P_N – стандартные инженерные подходы для решения проблемы несоответствия запроса стандартным параметрам. Выбор зависит от требований к габаритам, срокам, стоимости и наличия стандартных решений.
6. Консультация с производителем – ключ к успеху: при сложных или пограничных условиях эксплуатации (высокие T_раб/P_раб, агрессивные среды) обязательно предоставляйте производителю («РусАвтоматизации» в данном случае) полные данные. Это позволит подобрать оптимальное, безопасное и экономичное решение, соответствующее стандартам и вашим требованиям.

Вывод

Номинальное давление – фундаментальный параметр безопасности. Его корректный учет на этапах проектирования, закупки и эксплуатации оборудования под давлением – прямая ответственность инженера, гарантирующая безаварийную и эффективную работу автоматизированных производственных систем.
