Даже в эпоху цифровых технологий визуальные методы контроля остаются востребованными. Они позволяют мгновенно убедиться, что система работает штатно: жидкость находится на нужном уровне, отсутствуют пузырьки, примеси или утечки. Стеклянные индикаторы уровня обеспечивают простую проверку: без сенсоров, калибровки, подключения к электропитанию.
|
|
Простой и эффективный способ измерения уровня

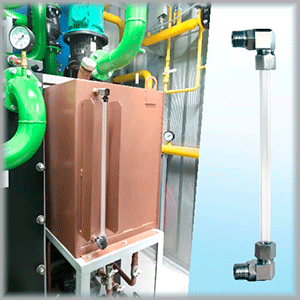

Стеклянные указатели представляют собой приборы, позволяющие оператору напрямую наблюдать за положением жидкости в резервуаре. Конструкция устройства основана на прочной прозрачной трубке или плоском смотровом стекле, через которое видно фактическое положение среды внутри емкости. При всей простоте такие приборы остаются востребованными в промышленности благодаря длительному сроку службы даже при интенсивной эксплуатации.
Устройство индикатора включает корпус с соединительными фланцами или резьбами, запорные вентили, защитные элементы. В зависимости от исполнения, жидкость может находиться непосредственно в стеклянной трубке или отображаться через плоское смотровое стекло, связанное с основным объемом емкости.
Где применяются стеклянные индикаторы
Приборы с прозрачной трубкой используются во всех отраслях, где требуется визуальный контроль за положением жидких веществ с различными физико-химическими свойствами.

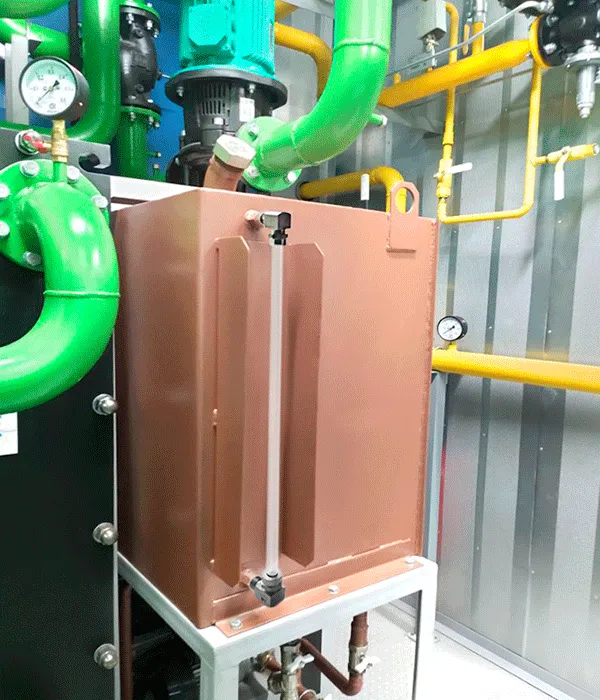

Они устанавливаются на емкостях, резервуарах, котлах, технологических аппаратах, где важно безопасно наблюдать границу раздела сред. Наиболее широко стеклянные указатели применяются:

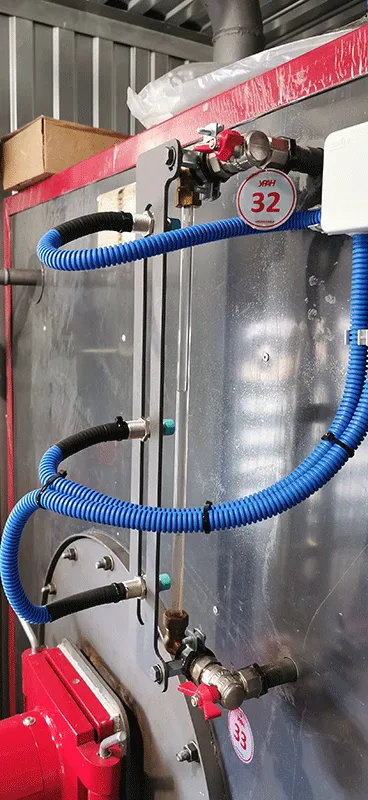

- в тепловых установках, котельных – для наблюдения за уровнем воды, пара и конденсата;
- в нефтегазовой, химической промышленности – при работе с топливами, алифатическими углеводородами, спиртами, маслами;
- в пищевой, фармацевтической отрасли – для визуальной оценки уровня без внедрения электронных датчиков;
- на энергетических, машиностроительных предприятиях, где оборудование эксплуатируется под давлением, а также при высоких температурах.
Некоторые серии рассчитаны на эксплуатацию при температуре от –60 до +200 °C. Это позволяет использовать их как в холодных помещениях, так и в зонах с повышенным тепловым воздействием. Могут подходить для работы под избыточным давлением. Для этого индикаторы должны соответствовать требованиям ТР ТС 032/2013. Примеры технологических процессов, а также подобранных для них устройств, приведены в разделе «Применения».
Прозрачные указатели подходят для воды, растворов солей, спиртов, щелочей, топлив, масел, других нейтральных или слабоагрессивных сред. Не применяются в ароматических и галоген-углеводородах, эфирах, кетонах, сильнокислых растворах.
В чём преимущества прозрачных указателей?
Главное достоинство таких устройств – наглядность. Оператор может мгновенно оценить высоту и состояние жидкости: цвет, наличие примесей или пены.
Среди других преимуществ:
- отсутствие необходимости в калибровке;
- устойчивость к сбоям электропитания;
- простое техническое обслуживание;
- длительный срок службы.
Современные модели оснащаются металлическими кожухами, что защищает их от механических воздействий и позволяет использовать при высоких температурах.
Как выбрать подходящую модель
Специфика технологического процесса определяет подходящее исполнение устройства. При подборе важно учитывать:
- температуру, давление среды. Для горячей воды применяются изделия с усиленным стеклом и металлическим корпусом;
- химическую стойкость. Для агрессивных растворов нужны материалы, устойчивые к коррозии – нержавеющая сталь, боросиликатное или кварцевое стекло;
- тип соединения. В зависимости от оборудования можно выбрать фланцевое, резьбовое или приварное исполнение;
- наличие защиты, дренажных клапанов. Это повышает безопасность, упрощает обслуживание.
Когда стоит выбрать стеклянный индикатор
Зрительный контроль не ограничивается использованием прозрачных указателей, однако есть факторы, при которых целесообразно применение именно этого типа устройств:
- если необходим визуальный контроль без сложной электроники;
- условия эксплуатации стабильные и не требуют удаленной передачи данных;
- важна простота и долговечность оборудования.
Стеклянные индикаторы уровня остаются незаменимыми в системах, где требуется визуальная оценка состояния жидкости. Такой контроль обеспечивает дополнительную безопасность и стабильную работу оборудования – от простых баков до установок, работающих под высоким давлением.
Применения оборудования в различных техпроцессах на примере серий от «РусАвтоматизации»
Серии стеклянных указателей, применяемые в промышленности:
| Серия | Описание | Особенности |
Водомер-М |
Стеклянные с трубкой из боросиликатного или органического стекла и латунными фитингами. | Применяются для визуального контроля воды и технических жидкостей в котлах, резервуарах, гидросистемах. |
Резерв |
Термостойкие индикаторы с присоединительными частями из нержавеющей стали. | Рассчитаны на работу при температурах до +200 °C, устойчивы к воздействию нейтральных, слабоагрессивных сред. |

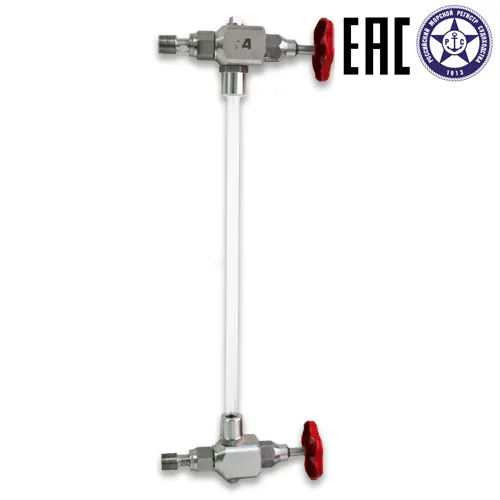

А21 |
Индикаторы с запорными клапанами высокой герметичности. | Изготовлены из нержавеющей стали, устойчивы к моющим средствам и агрессивным средам. |

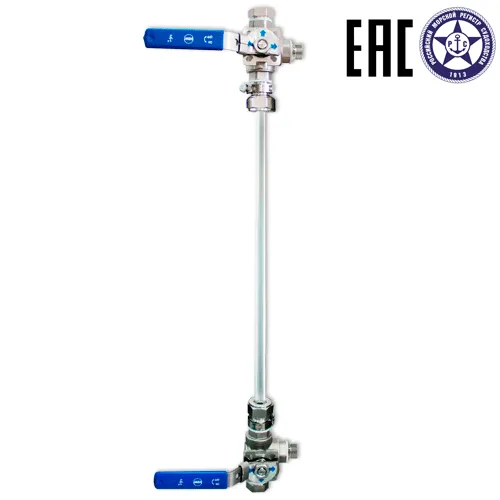

А22 |
Визуальные указатели с нержавеющими фитингами и шаровой запорной арматурой, которая удешевляет стоимость конструкции. | Рекомендуются для резервуаров с горячей водой или маслом. |

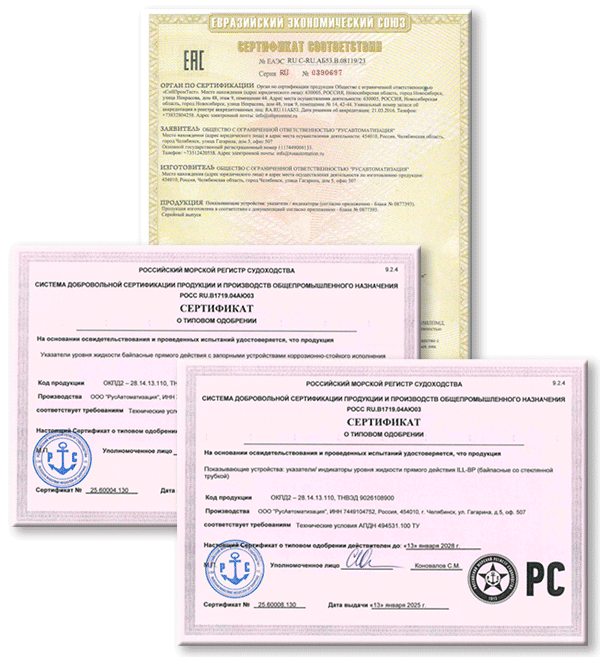

Сертификация продукции
Применение индикаторов уровня в отдельных отраслях, технологических процессах, а также на территориях определенных стран невозможно без предварительных испытаний на соответствие различным стандартам.
Например, характеристики продукции «РусАвтоматизации» подтверждены:
- Сертификатом соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под давлением», выданным на модели ILL-BP.
- Сертификатом о типовом одобрении РМ РС (Российского морского регистра судоходства), полученным для серий ILL-BP-A21, ILL-BP-A22.
- Сертификатом о типовом одобрении РМ РС (Российского морского регистра судоходства) – серии Водомер-М, Резерв.
Сделайте выбор с профессиональной поддержкой
«РусАвтоматизация» предлагает полный спектр решений для визуального контроля уровня жидкостей, а также консультации по подбору моделей под конкретные условия эксплуатации.
