Практическое решение задач измерения уровня


Доброго времени суток !

Антон Коротков представляет очередной информационный выпуск
«Практическое решение задач измерения уровня»


Сигнализаторы уровня в системе охлаждения турбогенератора


Сигнализаторы уровня в системе охлаждения турбогенератораМагнитные поплавковые сигнализаторы NIVOMAG – идеальный выбор для определения предельных уровней жидкости, когда речь идёт об экстремальных промышленных условиях.


Благодаря нашим коллегам из представительства Nivelco в Чехии, мы имеем возможность поделиться опытом применения этих датчиков в электроэнергетическом секторе, где NIVOMAG применяются для контроля охлаждающей жидкости турбогенераторов. Приборы способны работать при температуре до 250 градусов, давлении в 25 бар и во взрывоопасной среде; они могут быть смонтированы как сбоку, так и сверху емкости. Для заказа доступно несколько вариантов присоединения из стали и нержавеющей стали, включая резьбовые и различные типы фланцев.


Сигнализаторы уровня в системе охлаждения турбогенератора ТЭС и АЭС производят электроэнергию при помощи высокомощных (свыше 100 МВт) турбогенераторов. Их охлаждение при помощи стандартных воздушных систем теплоотведения невозможно, и на помощь приходят жидкости с особыми свойствами, такие как жидкий водород. Для улучшения эффективности охлаждения статор генератора заполнен газообразным водородом под давлением. Вал ротора с обеих сторон защищен лабиринтными уплотнениями. Масло протекает в турбине под большим, чем у газа, давлением и не даёт газу вырваться наружу из статора. По окончании процесса охлаждения выходящее турбинное масло разделяется на 2 части: насыщенное воздухом и насыщенное водородом. Они не могут быть смешаны, такая смесь крайне взрывоопасна. Масло перегоняется в герметичный бак, оборудованный вакуумным насосом, создающим вакуум над маслом и вытягивающим из него водород. Для мониторинга аварийных уровней масла на этой емкости установлены два магнитных выключателя NIVOMAG MKA-210-9 Ex.

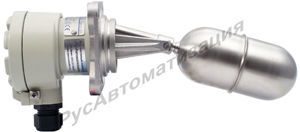

Nivomag поплавковые магнитные сигнализаторы уровня жидкости

Датчик сконструирован таким образом, что его механическая и силовая части связаны лишь магнитным полем, это является гарантом отсутствия утечек газа из системы.


NIVOMAG могут быть оборудованы ручным тестером, также доступны модели с регулируемым гистерезисом.


Просто даем возможность знать больше,
чтобы Вы стали лучшими среди профессионалов!
