ПК «Орбита» требовалась система управления гидростанцией выгрузного бункера, обеспечивающая надежную работу двух затворов в автоматическом и ручном режимах с контролем давления, температуры и уровня масла в соответствии климатическим исполнением УХЛ4. Заказчик опасался ненадежности решения в суровых условиях северных широт и низкого качества оборудования, особенно учитывая, что несколько проектных организаций уже отказались от разработки РКД из-за высоких требований к стандартам.
Контроль под давлением: шкафы управления для гидростанции выгрузки
Решение

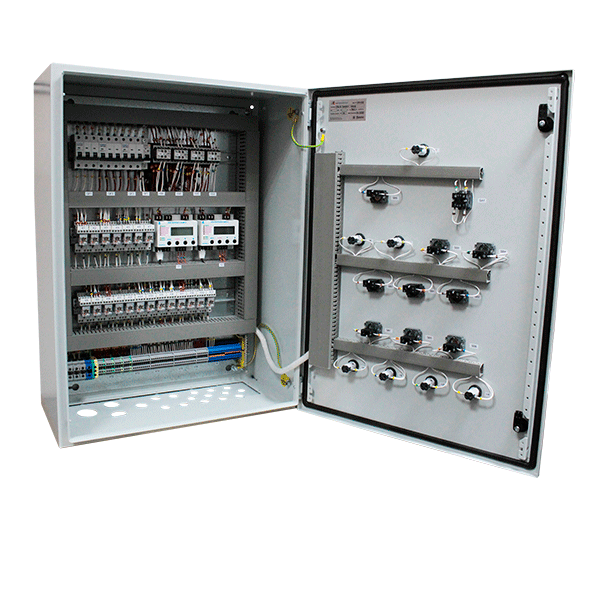

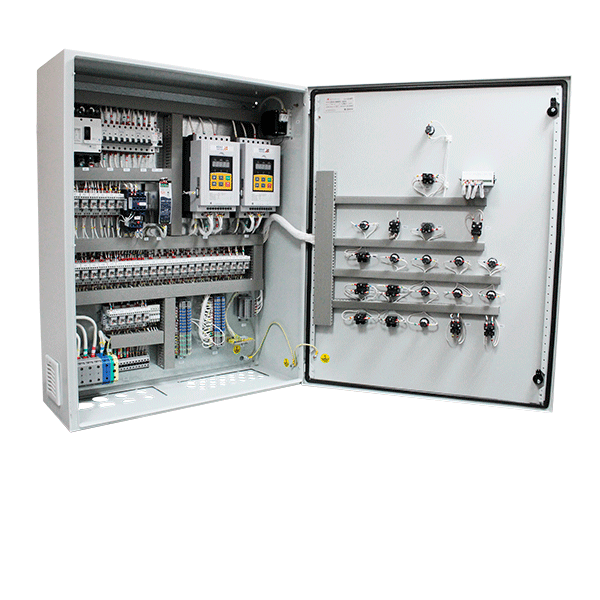

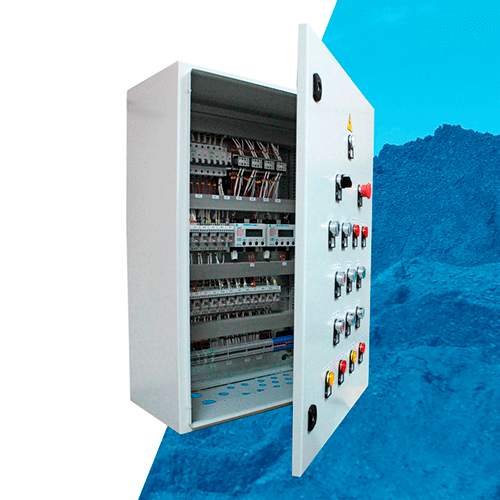

В рамках проекта специалисты «РусАвтоматизации» разработали и согласовали с заказчиком полный комплект конструкторской документации, по которой были изготовлены шкафы управления затворами приемного бункера кека и шкафы управления воротами. Приемка оборудования проводилась на производственной площадке отдела АСУ ТП компании «РусАвтоматизация» в присутствии представителей ПК «Орбита». Все функции шкафов были продемонстрированы в работе, замечаний не выявлено.

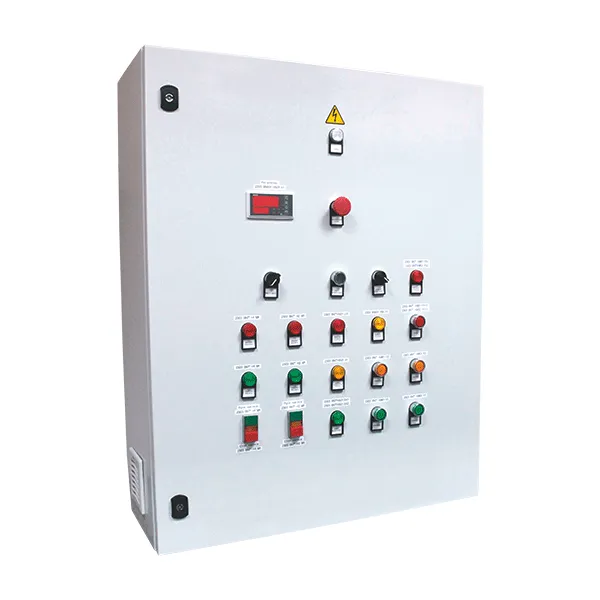

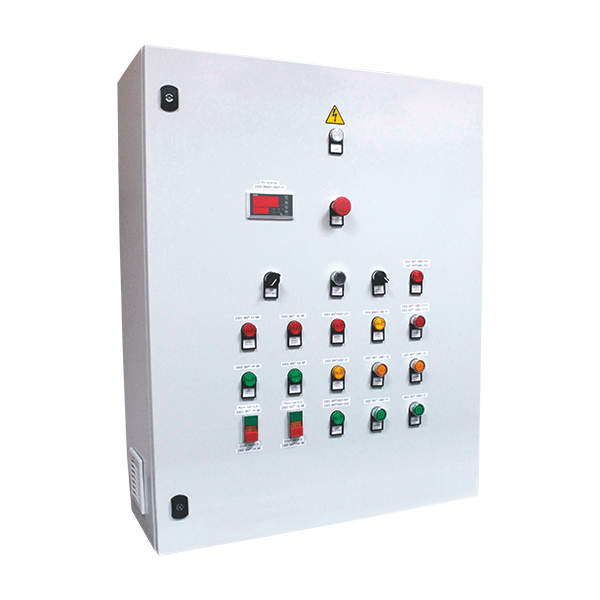

Шкафы управления затворами обеспечили автоматическое и ручное управление двумя гидравлическими затворами (А и В) в двух режимах:
- раздельное управление (А/В) – каждый затвор управляется от отдельного насоса и электродвигателя. Управление осуществляется с помощью отдельных кнопок, индикации и блоков логики, с отображением состояния затворов (открыт / закрыт / стоп);
- совмещенное управление (А+В) – синхронное управление обоими затворами с панели затвора А. Для работы в этом режиме необходимо включение обоих насосов.
Функциональность шкафов включает:
- индикацию положения затворов;
- защиту по давлению:
– при 190 бар срабатывают реле давления и включается аварийная сигнализация;
– при 200 бар включаются предохранительные клапаны; - тепловую защиту электродвигателей;
- контроль уровня масла с блокировкой запуска насосов при понижении;
- автоматическое включение двух ТЭНов (по 3,75 кВт) при снижении температуры масла;
- сигнализацию при критически низкой температуре масла;
- возможность работы через ручной байпас – при отказе одного насоса управление обоими затворами осуществляется через независимую систему управления;
- переключение режима управления (местный / дистанционный);
- кнопку аварийной остановки;
- кнопку теста индикации.

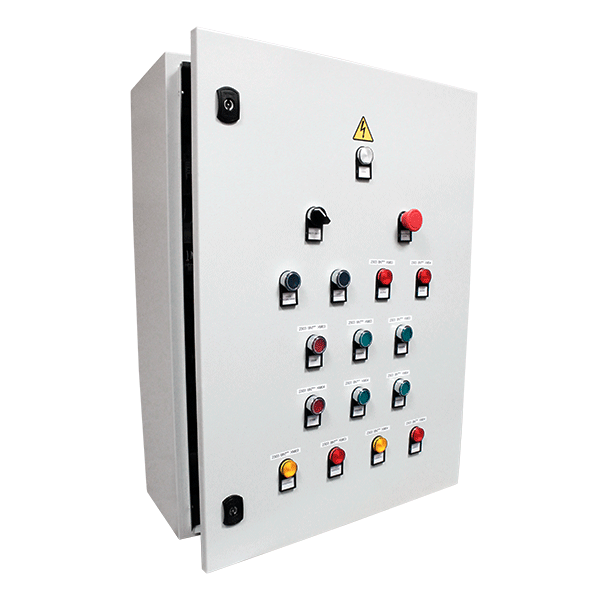

Шкафы управления воротами предназначены для ручного и дистанционного управления приводами ворот. Они включают:
- кнопки открытия и закрытия;
- световую индикацию состояний;
- переключение режимов управления (местный / дистанционный);
- защиту силовых и управляющих цепей;
- возможность интеграции с внешней системой управления через дискретные входы и выходы.
Все шкафы спроектированы с учетом климатического исполнения УХЛ4 и рассчитаны на эксплуатацию при температурах от −57 до +32 °C в помещениях категории В1 и класса зоны П-IIа. Конструкция обеспечивает удобство в эксплуатации, стабильную работу в жестких условиях и безопасность для обслуживающего персонала.
Итог проекта
Разработанные и изготовленные специалистами «РусАвтоматизации» шкафы управления прошли полную проверку и подтвердили работоспособность в условиях северных широт. Они полностью соответствуют высоким стандартам РКД и качеству исполнения, сняв опасения заказчика и обеспечив надежную, безопасную и долговечную работу системы.
