Ультразвуковой уровнемер серии EAX

oblako

Ультразвуковой уровнемер EAX – это бесконтактный, бюджетный и легко устанавливаемый датчик уровня.  Он может быть встроен в большинство производственных процессов, где требуется измерение уровня.


Общее описание

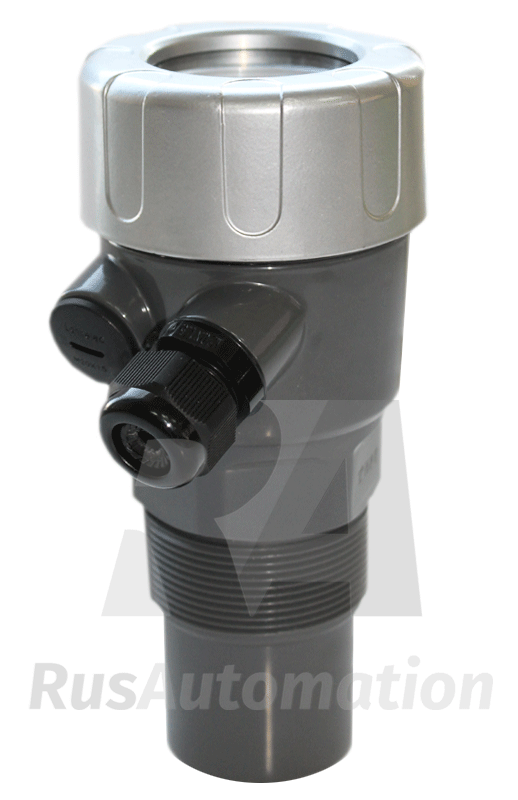

Ультразвуковой уровнемер серии EAX

Датчики уровня EAX – это ультразвуковые уровнемеры бесконтактного принципа действия. Ультразвуковой уровнемер EAX универсальное решение для измерения уровня жидкости и сыпучих сред.

Прибор представляет класс ультразвуковых преобразователей уровня, который может измерять количество жидкости и сыпучего материла в ёмкости. Благодаря принципу работы измерение уровня вещества в баках, силосах и других типах ёмкостей проходит без непосредственного контакта со средой, что даёт возможность осуществлять монтаж или замену, а также проводить техническое обслуживание прибора, не прерывая технологический процесс.

Прибор схож с аналогичными ультразвуковыми уровнемерами, но имеет отличительную особенность. Заключается она в том, что прибор может запоминать препятствия на пути следования ультразвукового луча. Это, в свою очередь, даёт возможность установки уровнемера в ёмкостях со сварными или соединительными швами. Также уровнемеры серии EAX имеют встроенный модуль памяти с возможностью хранения событий около 10 лет.

Настройка прибора производится либо на месте, с помощью кнопок управления под крышкой корпуса, либо дистанционно с помощью цифровых интерфейсов (по HART-протоколу).


Достоинства и преимущества EAX

Уровнемер обладает следующими преимуществами:

  • Высокая точность измерений;
  • Измерение уровня жидкостей и сыпучих материалов;
  • Независимость измерения от физических свойств материала;
  • Хранение данных до 10 лет;
  • Низкая стоимость;
  • Простота монтажа и тех. обслуживания;


Технические характеристики серии уровнемеров EAX

  • Устойчив к помехам
  • Встроенный температурный компенсатор
  • Не чувствителен к температуре, вязкости, плотности жидкости
  • Высота измерения: 12 м
  • Частота измерения: 50 кГц
  • Напряжение питания: 7…30 В постоянного тока
  • Потребляемая мощность: 0,5 Вт при питании 24 В
  • Аналоговый выход: 4…20 мА, HART
  • Высота измерения: 12 м при t -40…60°C; 8 м при t -40…70°C
  • Точность: ±0,25%
  • Температура процесса: -40…70°C
  • Давление процесса: -0,5…3 бар
  • Угол измерения: 7°
  • Материалы: сенсор – PVDF, корпус – алюминиевый
  • Память: >10 лет
  • Защита: IP67
  • Кабельный ввод: М20
  • Резьба: 2” BSPT; 2” NPT
  • Масса: 1 кг


Применение уровнемеров EAX

  • Оборудование для очистки воды или сточных вод: насосы, открытые каналы, плотины и колодцы.
  • Пищевая промышленность: измерение уровня масел, соусов и напитков.
  • Химическая промышленность: измерение уровня краски, угля, смазок, эпоксидной смолы, известковой суспензии, воска и др.
  • Нефтехимическая промышленность: дизель, мазут, спирты, растворители и т.п.


Принцип работы уровнемеров серии EAX

Для измерения количества вещества в баке, уровнемер EAX излучает ультразвуковые волны. Отражённая от поверхности измеряемого вещества волна улавливается приёмником. Уровнемер определяет высоту жидкости либо сыпучего вещества в ёмкости, рассчитывая время прохождения волны от излучателя до приёмника.

Уровень высчитывается по формуле: D = (334.1+0.6t) * T/2, где:

  • D – расстояние, пройденное волной;
  • t – Температура среды;
  • T – время движения волны от излучателя до приёмника.

Опционально:

  • Функция FER, которая позволяет запоминать препятствия на пути ультразвукового луча и игнорировать их в процессе измерения.

Пример установки в силосе

Ультразвуковой уровнемер серии EAX

Датчик EAX устанавливают в силосе для измерения уровня зерна. Благодаря бесконтактному принципу работы материалы, из которых изготовлен уровнемер, не влияют на качество зерна, т.к. не вступают с ним в реакцию.

Также у датчика EAX взрывобезопасное исполнение, что исключает опасность взрыва в запылённом силосе.

На чертеже предоставлена схема работы датчика, здесь:

  • H – высота силоса
  • D –  расстояние от материала до сенсора (половина пути, преодолеваемого ультразвуковой волной)
  • L – уровень зерна
