Устройства плавного пуска CSX в Москве
Софт-стартеры CSX выгодно отличаются от конкурентов габаритами и монтируются на DIN-рейку (исп. до 30 кВт). Модели CSX обеспечивают безударный пуск трехфазных асинхронных двигателей до 110 кВт и их защиту в процессе работы.
Устройства плавного пуска CSX предназначены для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей мощностью до 110 кВт. Модели отличаются функционалом. Первая оснащена функциями контроля напряжения по заданному времени, вторая дополнительно защищает двигатель и контролирует токовые нагрузки.
В наличии Быстрый просмотр
|
В наличии: Мало

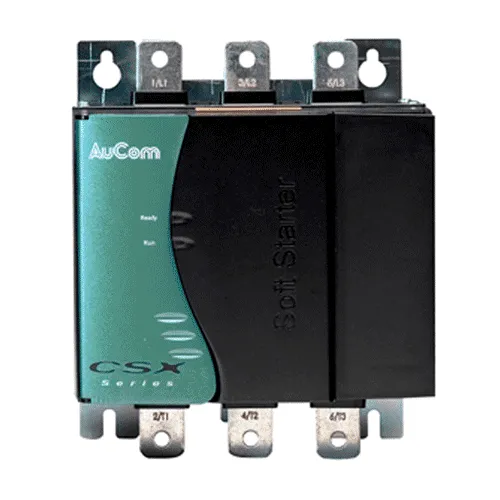

Артикул: CSX-075-41
Устройства плавного пуска CSX-075-V4-C1 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
115 938 руб./шт
-
+
Заказать
|
||||||||
|
В наличии Быстрый просмотр
|
В наличии: Достаточно
Артикул: CSX-090-41
Устройства плавного пуска CSX-090-V4-C1 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
137 845 руб./шт
-
+
Заказать
|
||||||||
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: CSX-022-41
Устройства плавного пуска CSX-022-V4-C1 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
51 617 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: CSX-018-41
Устройства плавного пуска CSX-018-V4-C1 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
47 615 руб./шт
-
+
Заказать
|
||||||||
|
Советуем
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: CSX-030-41
Устройства плавного пуска CSX-030-V4-C1 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
58 719 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: CSX-015-41
Устройства плавного пуска CSX-015-V4-C1 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
43 114 руб./шт
-
+
Заказать
|
||||||||
Быстрый просмотр
|
Срок отгрузки 180 дн.

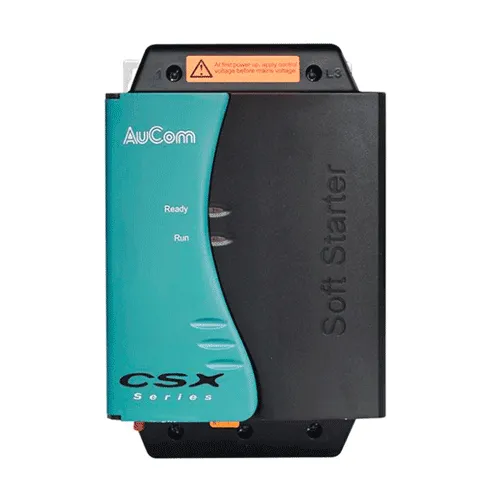

Артикул: CSX-037-41
Устройства плавного пуска CSX-037-V4-C1 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
66 422 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 140 дн.
Артикул: CSX-055-41
Устройства плавного пуска CSX-055-V4-C1 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
88 529 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: CSX-045-41
Устройства плавного пуска CSX-045-V4-C1 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
76 325 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.

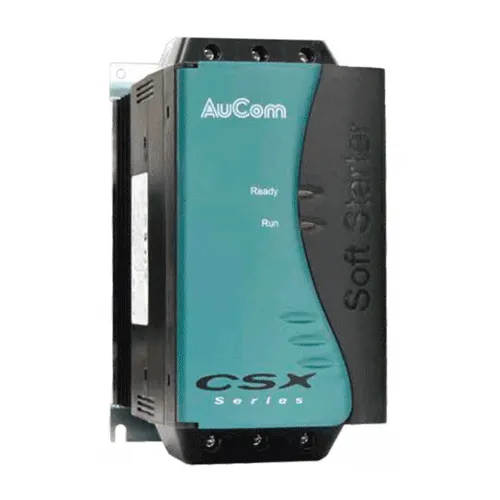

Артикул: CSX-007-41
Устройства плавного пуска CSX-007-V4-C1 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
39 513 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: CSX-110-41
Устройства плавного пуска CSX-110-V4-C1 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
157 151 руб./шт
-
+
Заказать
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: CSX-022-42
Устройства плавного пуска CSX-022-V4-C2 предназначены
для регулирования процессов пуска/разгона/торможения/останова трехфазных асинхронных двигателей.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||
Особенности устройств плавного пуска CSX
Средства регулировки и диагностики расположены на лицевой панели. Возможно управление при помощи пульта дистанционного управления и по дискретным входам. Помимо ПДУ в комплектации доступны аксессуары сопряжения с Profibus, Modbus, DeviceNet и насосный модуль. Обе модели имеют силовые релейные выходы и шунтирующий контактор.
При помощи программного обеспечения в общую сеть объединяются до 99 устройств плавного пуска с возможностью управления работой и контролем состояния. Модели CSX удобно встраиваются в общую АСУ. Охлаждение устройств – естественное.
Достоинства и преимущества CSX
Данные модели софт-стартеров выгодно показывают себя по следующим моментам:
- Компактные габариты (до 30 кВт устанавливаются на DIN-рейку, возможна установка вплотную)
- Сбалансированное векторное управление (используется специальная технология Equi-Vec)
- Удобная организация АСУ посредством специального ПО (объединение до 99 устройств)
- Удаленное управление и контроль (ПДУ)
- Модуль, разработанный специально для насосных применений
- Комплекс защит двигателя
- Простота эксплуатации
- Невысокая цена
Принцип работы УПП CSX
Метод работы устройства плавного пуска CSX заключается в ограничении им напряжения, подаваемого от сети к двигателю. Коммутация осуществляется силовыми ключами по заданному алгоритму посредством двухфазного управления с использованием технологии Equi-Vec. Технология устраняет недостатки двухфазного управления. В роли ключей – шунтированные контактором тиристоры.
На графиках ниже показаны примерные зависимости рабочих параметров во время пуска с УПП и без него. При пуске двигателя софт-стартер ограничивает по заданному алгоритму напряжение, ток и крутящий момент двигателя.
Напряжение электродвигателя
|
Ток электродвигателя
|
Крутящий момент
|
Формы тока при обычном двухфазном/трехфазном управлении и с использованием CSX:
 Типовая форма выходного тока при 2-фазном управлении |
 Типовая форма выходного тока при 3-фазном управлении |
 Форма тока Equi-Vec TM |
Из графиков видно, что методы работы устройств плавного пуска CSX снижают до минимума механические и электрические перегрузки, защищая двигатель и сеть. CSX оптимизируют и расход энергии, делая производство более экономичным.
Возможны три варианта подключения:
 |
 |
 |
- Двигатель защищен автоматическим выключателем на выходе сети
- Используется линейный контактор и автомат защиты
- Софт-стартер подключается с автоматом защиты, линейным контактором и тепловым реле
Для защиты двигателя от перегрева к УПП подключается термистор (подробнее в руководстве по эксплуатации).
Регулировка и диагностика CSX
У софт-стартеров обеих моделей на лицевой панели расположены средства регулировки/настройки параметров работы и светодиоды для диагностики. Среди настраиваемых параметров: начальное напряжение, время пуска, время останова, сброс
Коды аварий и подробное описание регулировочных параметров приведено в РЭ. Помимо ручной настройки возможно удаленное управление при помощи специальных аксессуаров.
Технические характеристики CSX
Модели устройств плавного пуска CSX располагают широким набором исполнений, позволяющим выбрать оптимальное. Расширенные данные, габаритные размеры и электрические схемы софт-стартеров CSX представлены ниже.
| Напряжение питания (L1, L2, L3) | |
| CSX-xxx-V4-xxx | 3x200 VAC~440 VAC (+10%/-15%) |
| CSX-xxx-V6-xxx | 3x200 VAC~575 VAC (+10%/-15%) |
| Частота сети при пуске | 45-66 Гц |
| Напряжение изоляции | 600 VAC |
| Напряжение цепей управления (А1, А2, А3) | |
| CSX-xxx-xx-C1 | 110-240 VAC (+10%/-15%) или 380-440 VAC (+10%/-15%) |
| CSX-xxx-xx-C2 | 24 VAC/VDC (±20%) |
| Управляющие входы | |
| Вход «ПУСК» 01 | Нормально открытый контакт, 300 VAC max |
| Вход «СТОП» 02 | Нормально закрытый контакт, 300 VAC max |
| Релейные выходы | |
| Реле главного контактора (клеммы 13 и 14) | Нормально открытый 6A, 30 VDC resistive/2 A, 400 VAC, AC11 |
| Дополнительное реле (клеммы 23 и 24) | Нормально открытый 6A, 30 VDC resistive/2 A, 400 VAC, AC11 |
| Условия эксплуатации | |
| Исполнение корпуса CSX-007-CSX-055 | IP20 |
| Исполнение корпуса CSX-007-CSX-055 | IP00 |
| Температура окружающего воздуха | -10…+60 °С |
| Влажность | 5…95%, относительная |
| Степень чистоты | IEC 60068 Test Fc Sinusoidal |
| Вибрация | От 4 Гц до 13,2 Гц: c амплитудой не более ±1мм От 13,2 Гц до 200 Гц: с ускорением не более ±0,7g |
| Степень излучения | |
| Класс фильтра (EMC) | Класс А |
| Полоса излучения | 0.15 MHz-0.5 MHz: <90 dB (µV) 0.5 MHz-5MHz:<76 dB (µV) 5 MHz-30 MHz: 80-60 dB (µV) 30 MHz-230 MHz: <30 dB (µV/m) 230 MHz-1000 MHz: <37 dB (µV/m) *при необходимости снизить степень излучения рекомендуется использовать дополнительные фильтры |
| Помехозащищенность | |
| Защита от электростатического разряда | 4 кВ при контакте, 8 кВ через воздух |
| Электромагнитное поле | 0.15 MHz-1000 MHz: 140 dB (µV) |
| Пиковые (5/50) ns напряжения питания и управления | 2 кВ/ 5 кГц |
| Устойчивость к токам короткого замыкания | |
| CSX-007…CSX-037 | 5 кА |
| CSX-045…CSX-110 | 10 кА |
| Мощность потерь | |
| В процессе пуска | 3 Вт на 1 А нагрузки |
| В процессе работы | <4 Вт |
| Стандарты соответствия | |
| C | IEC 60947-4-2 |
| UL/C-UL | UL 508 |
| CE | IEC 60947-4-2 |
| CCC | GB 14048.6 |
Функционал
| Функция |
| ПУСК |
| Время разгона (время нарастания напряжения) |
| ОСТАНОВ |
| Останов на выбеге |
| Останов с замедлением (плавный останов) |
| ЗАЩИТЫ |
| Контроль напряжения питания |
| Контроль частоты сети |
| Контроль обмена при коммуникации |
| ВЫХОДЫ |
| Релейный выход главного контактора |
| Дополнительный релейный выход (RUN) |
| АКСЕССУАРЫ (опционально) |
| Пульт дистанционного управления |
| Modbus интерфейс |
| Profibus интерфейс |
| DeviceNet интерфейс |
| AS-I интерфейс |
| PC-software программное обеспчение |
| Насосный модуль |
Типономиналы и габариты
| AC53b 4-6:354 до 1000 м над уровнем моря | |
| CSX007 | 18 A (40°С); 17 A (50°С) |
| CSX015 | 34 А (40°С); 32 A (50°С) |
| CSX018 | 42 А (40°С); 40 A (50°С) |
| CSX022 | 48 А (40°С); 44 A (50°С) |
| CSX030 | 60 А (40°С); 55 A (50°С) |
| AC53b 4-6:594 до 1000 м над уровнем моря | |
| CSX037 | 75 A (40°С); 68 A (50°С) |
| CSX045 | 85 A (40°С); 78 A (50°С) |
| CSX055 | 100 A (40°С); 100 A (50°С) |
| CSX075 | 140 A (40°С); 133 A (50°С) |
| CSX090 | 170 A (40°С); 157 A (50°С) |
| CSX110 | 200 A (40°С); 186 A (50°С) |
| AC53b 4-20:340 до 1000 м над уровнем моря | |
| CSX007 | 17 A (40°С); 15 A (50°С) |
| CSX015 | 30 A (40°С); 28 A (50°С) |
| CSX018 | 36 A (40°С); 33 A (50°С) |
| CSX022 | 40 A (40°С); 36 A (50°С) |
| CSX030 | 49 A (40°С); 45 A (50°С) |
| AC53b 4-20:580 до 1000 м над уровнем моря | |
| CSX037 | 65 A (40°С); 59 A (50°С) |
| CSX045 | 73 A (40°С); 67 A (50°С) |
| CSX055 | 96 A (40°С); 87 A (50°С) |
| CSX075 | 120 A (40°С); 111 A (50°С) |
| CSX090 | 142 A (40°С); 130 A (50°С) |
| CSX110 | 165 A (40°С); 152 A (50°С) |

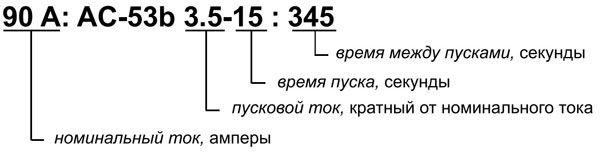

В обозначении режима:
При частых пусках ( > 6…10 в час) или тяжелых пусках ток пускового режима рассматривается как номинальный. Выбирайте более мощную модель. Для уточнений можно использовать программу WinStart или консультацию со специалистом.
Габариты
Размеры указаны в мм (в скобках – дюймы).
Электрические схемы
Электрическая схема модели CSX:
Силовые клеммы
Применяемость CSX
Софт-стартеры решают задачи:
- Стабилизация промышленной сети с защитой чувствительного оборудования
- Контроль пуска, разгона/торможения и останова двигателя, формирование и ограничение кривых тока
- Контроль параметров двигателя, его защита и предотвращение аварийных ситуаций
- Организация АСУ
- Экономия электроэнергии
- Общепромышленные трехфазные АД с КЗ ротором (до 110 кВт мощностью)
Сферы применения CSX
Устройства плавного пуска используются широко. Например, в таких сферах и приложениях:
- Металлургия, добыча и переработка полезных ископаемых
- Машиностроение, энергетика
- Водоснабжение
- Нефтехимическая индустрия
- Пищевая индустрия, с/х и ЖКХ
- Трехфазные АД мощностью до 110 кВт в прочих сферах
CSX применяется, если не требуется специальной защиты двигателя и расширенных настроек.
Набор исполнений устройств обширен, и для конкретного приложения подбирается оптимальный вариант. Выделяют три категории режимов работы, от которых следует отталкиваться при выборе устройства:
- Нормальный. Характеризуется временем пуска до 20 с и пусковыми токами до 3,5Iн
- Тяжелый. Время до 30 с и 4,5Iн пусковой ток. Присутствует нагрузка с большим моментом инерции
- Очень тяжелый. Длительное время разгона, пусковой ток 5,5Iн и большой момент нагрузки
По данным категориям составлена примерная таблица нагрузок:
| Нагрузка, режим | Нормальный | Тяжелый | Очень Тяжелый | Нагрузка, режим | Нормальный | Тяжелый | Очень Тяжелый |
| Шнек | X | Миксер (высокоскоростной) | X | ||||
| Ворсяная машина | X | Миксер низкоскоростной | X | ||||
| Центрифуга | X | Брикетировщик | X | ||||
| Компрессор центробежный | X | Строгальная машина | X | ||||
| Компрессор поршневой | X | Пресс | X | ||||
| Компрессор винтовой (ненагр.) | X | Центробежный насос | X | ||||
| Конвейер горизонтальынй | X | Насос для цемента | X | ||||
| Конвейер вертикальный | X | Погружной насос | X | ||||
| Конусная дробилка | X | Вакуумный насос | X | ||||
| Мельничная дробилка | X | Распылитель | X | ||||
| Роторная дробилка (ненагр.) | X | Ленточно-шлифовальный станок | X | ||||
| Станок обработки кромки | X | Ленточная пила | X | ||||
| Сверлильный станок | X | Циркулярная пила | X | ||||
| Сушильный аппарат | X | Винтовая подача | X | ||||
| Пилорама | X | Сепаратор (для жидкости) | X | ||||
| Эскалатор | X | Сепаратор (для твердных тел) | X | ||||
| Центробежный вентилятор | X | Бумагорезательная машина | X | ||||
| Шлифовальный станок | X | Червячная машина | X | ||||
| Шаровая мельница | X | Ломтерезка | X | ||||
| Ударная мельица | X | Мешалка (для жидкостей) | X | ||||
| Цилиндрическая мельница | X | Лебедка | X |
Исходя из паспортных данных, при помощи указанных таблиц выбирается модель по ближайшему (в сторону увеличения) номинальному току. Например, для циркулярной пилы мощностью 20 кВт при Iн=38А следует выбирать модели CSX-018. При выборе устройства для работы в режиме, не указанном в таблицах, обратитесь к программному пакету WinStart. В очень тяжелом режиме модели не применяются, следует обратиться к другим моделям. Например, к EMX3.
Если производство большое, то рекомендуется добавить к заказу аксессуары коммуникации для стандартных промышленных сетей и программное обеспечение (объединяет до 99 софт-стартеров). + пульт дистанционного управления для большего удобства.
Для насосных станций разработан специальный модуль. Оптимизирован специально для приложений, требующих расширенного управления вкупе с обратными связями по уровню, температуре и давлению.
Во избежание негативных ситуаций, требуется соблюдать правила монтажа и включения устройств. Подробности и техника безопасности указаны в документации.
Правильный выбор устройств плавного пуска CSX позволит проявить системе свои лучшие качества в диапазонах мощностей до 110 кВт. CSX в оптимальной комплектации организуют АСУ из 99 устройств и адаптированы для насосных приложений.
Документация
Документация на устройства плавного пуска CSX содержит все необходимые эксплуатационные инструкции. Обратите внимание на руководство по выбору модели и программное обеспечение:
