Указатели уровня котла серии HK в Москве

Назначение указателей уровня серии HK

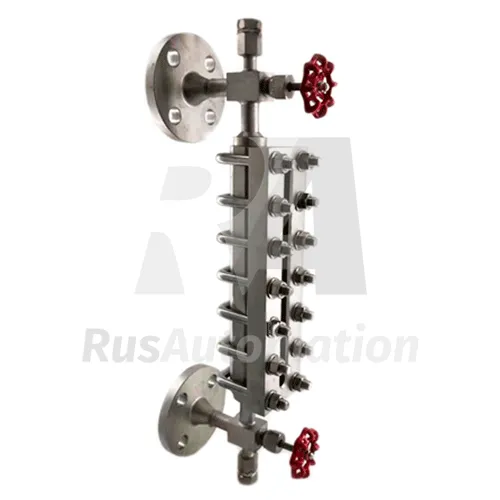

Указатель уровня серии HK представляет собой устройство для автономного визуального мониторинга уровня жидкости или пара в резервуарах под давлением. Данная серия индикаторов уровня надежна и герметична, и является отличным решением для контроля уровня в емкостях с широким диапазоном рабочего давления.

В качестве смотровых стекол в байпасных индикаторах уровня могут быть использованы рефлексные стекла Клингера, которые предназначены для работы как с жидкими средами, так и с газообразными, или гладкие стекла Дюренса, применяющиеся только для работы с жидкими средами.

Одна из поверхностей водоуказательных стекол Клингера является гладкой, а противоположная имеет призматические риски, которые располагаются под прямым углом к плоскости. За счет этого внутри полости указателя уровня происходит полное отражение света, тем самым уровень среды становится отчетливо виден. Устройства со стеклами Клингера оптимальны для использования в качестве указателя уровня котлов.

У стекол Дюренса обе стороны являются гладкими.

Особенности индикаторов серии HK

Из особенностей стоит отметить:

• На выбор имеется два типа смотровых стекол Клингера и Дюренса;
• Корпус выполнен из прочной нержавеющей стали;
• Предусмотрена защита от аварийной утечки – специальный стальной уплотнительный шарик, который перекрывает поток контролируемого вещества при разрушении смотрового стекла;
• Наличие в комплекте вентиляционного и запорного клапана.

Преимущества указателей уровня серии HK

Указатель уровня для высоких давлений жидкости и газа серии HK обладает следующими преимуществами:

• Высокотемпературное исполнение – для работы со средами с температурой до + 450°C;
• Обеспечивают отличный визуальный контроль уровня в резервуарах, котлах или других емкостях;
• Максимальное рабочее давление может достигать 26 МПа;
• Простой монтаж и дальнейшее обслуживание устройства;
• Высокое качество производства, что выражается в длительном сроке службы 10 лет.

Применение указателей уровня серии HK

Байпасный указатель уровня данной серии обладает отличными эксплуатационными характеристиками, а именно высокой рабочей температурой (до +450°C) и высоким рабочим давлением. За счет этого указатель уровня жидкости серии HK может быть использован в следующих отраслях промышленности:

• Нефтедобыча;
• Газодобыча;
• Нефтехимическая и химическая промышленность;
• Машиностроение;
• Энергетическая промышленность;
• Судостроение;
• Теплоснабжение;
• Водоснабжение и многое другое.

Технические характеристики байпасных указателей уровня серии HK

Далее приведены основные технические характеристики для указателя уровня котла данной серии:

• Присоединительная длина: 300…2000 мм;
• Рекомендованная присоединительная длина: 500, 550, 800, 850, 1150, 1450, 1750 мм (возможно изготовление под заказ);
• Температура процесса: до +450°C;
• Температура окружающей среды: от -50 до +80°C;
• Максимальное рабочее давление: 26 МПа;
• Технологическое присоединение: фланцевое (DN 20) соединение с выступом (возможно изготовление под заказ);
• Световая подсветка уровня: опционально – LED, 24 В DC, 220 В AC один или два цвета;
• Подогрев стекла: опционально – регулятор температуры;
• Тип смотрового стекла: стекло Клингера (рифленое) или стекло Дюренса (гладкое);
• Материалы корпуса: углеродистая и нержавеющая сталь;
• Комплектность индикатора: дренажные и вентиляционные клапаны, запорные вентили;
• Тип исполнения: Стандартное или боковое для котлов, где расстояние от нижней оси до начала показывающей части меньше 100 мм.

Принцип работы индикаторов уровня серии HK

Байпасные индикаторы уровня представляют собой устройства прямого действия. Отображение уровня происходит по принципу сообщающихся сосудов. Индикатор присоединяется параллельно к емкости, и в него через соединительные трубки попадает жидкость, уровень которой соответствует уровню в емкости. Визуальный контроль обеспечивается специальными прозрачными стеклами.

Существуют два основных типа индикаторов: просветные и непросветные.

Просветный индикатор

Непросветный индикатор

В просветных индикаторах используются два противоположно установленных стекла Дюренса, за счет чего получается сквозной просвет. В таких типах индикаторов целесообразно применять дополнительную световую подсветку для улучшения визуального контроля.

В непросветных колонках используется одно прозрачное стекло, при этом противоположная стенка является глухой.  В таких типах индикаторов могут применяться как гладкие стекла Дюренса, так и рифленые стекла Клингера.

Документация

• Каталог указателей уровня котла серии HK
