Удлинители ротационных сигнализаторов
Удлинители ротационных сигнализаторов уровня применяются для увеличения рабочей длины вала датчика.
Условия рабочего процесса и использования, а также измеряемая среда и сферы применения изделия определяются параметрами конкретного датчика.
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Показать еще
Конструктивные особенности удлинителей ротационных датчиков
Удлинители для ротационных датчиков подразделяются на три основных типа:

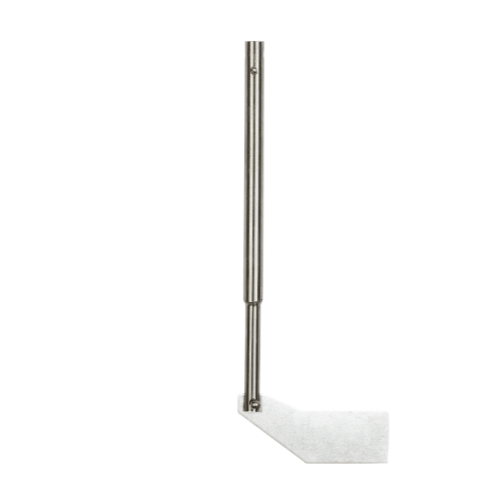

- Жесткий – для наращивания длины используется короткая штанга, образующая с валом жесткую консоль. Благодаря этому удлинитель можно устанавливать в любом пространственном положении.
- Маятниковый – штанга соединяется с валом через упругую муфту, что позволяет увеличивать рабочую длину на большие значения. Кроме того, конструкция удлинителя дает возможность укорачивать его с шагом 100 мм.
- Тросовый – штанга представляет собой гибкий стальной трос. Эта особенность позволяет увеличивать рабочие длины до 4 м.
Модельный ряд удлинителей ротационных датчиков
| Тип удлинителя | Модель | Удлинение (увеличение рабочей длины сигнализатора) |
Особенности |
Жесткий
|
SLS-AL001 | L=215 мм | Может использоваться в любом пространственном положении |
Маятниковый
|
SLS-AL006.02 | L=500 мм |
Можно укорачивать удлинитель на месте |
| SLS-AL007.02 | L=1000 мм | Можно укорачивать удлинитель на месте с шагом 100 мм: 900 / 800 / 700 / 600 мм |
|
Тросовый
|
SLS-AL008 | L=2000 мм | Удлинение более 1 м |
| SLS-AL009 | L=3000 мм | Удлинение более 1 м | |
| SLS-AL010 | L=4000 мм | Удлинение более 1 м | |
| SLS-AL011 | L=1500 мм | Удлинение более 1 м | |
| SLS-AL013 | L=1000 мм | Удлинение 1 м |
- Материал корпуса удлинителей: коррозионно-стойкая сталь 12Х18Н10Т (AISI 321).
Ограничение применения
- Маятниковый и тросовый удлинители можно использовать только в вертикальном положении.
Принцип использования удлинителей ротационных сигнализаторов уровня
Для увеличения рабочей длины сигнализатора уровня необходимо снять лопатку с его вала, на ее место установить присоединительную муфту удлинителя. Лопатку закрепляют на противоположном конце удлинителя. Собранная таким образом конструкция позволяет как передавать вращение с вала на лопатку, так и увеличивать рабочую длину оборудования.
