ШУН по давлению двумя насосами в Москве

Особенности шкафов управления ШУН-2ЧРП-22

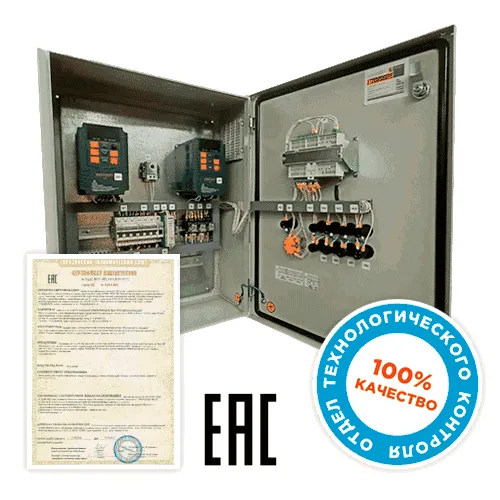

Для поддержания заданных величин давления, уровня воды в системах водоснабжения, теплоснабжения, водоотведения устанавливают шкаф управления двумя насосами. Низковольтное комплектное устройство предназначено для эффективной безопасной эксплуатации коммунальных и промышленных объектов. Конструкция ШУН включает силовые, коммуникационные, защитные аппараты, помещенные в оболочку металлического ящика с закрывающимся дверцами.

Функции шкафа управления 2 насосами:

• запускает и поддерживает заданный оптимальный режим работы (автоматический или ручной) через преобразователь частоты;
• автоматически переключает основной агрегат на резервный, возможно каскадное подключение;
• предотвращает переливы;
• останавливает двигатель при несоответствии показателей электропитания нормальным отметкам с последующим запускам после возврата их к норме;
• дистанционно управляет насосом, доступ к которому затруднен;
• защищает оборудование от поломок из-за короткого замыкания, перегрузок, перегрева, сухого хода, фазовых погрешностей;
• экономит потребляемую электроэнергию, оптимизирует энергозатраты, обеспечивает ресурсосбережение;
• сокращает время вынужденного простоя;
• отключает насос при достижении задания по давлению и при отсутствии расхода;
• подключает аварийно-предупредительную сигнализацию при возникновении нештатных ситуаций;
• задает параметры, контролирует исполнение команд через панель-ПР200;
• подсчитывает часы наработки, передает данные по каналам связи на верхний уровень;
• исключает возникновение гидроударов;
• заносит данные в журнал аварий;
• повышает качество и оперативность техобслуживания электрооборудования, продлевает сроки его эксплуатации;
• сокращает численность обслуживающего персонала.

Преимущества

• Автоматический режим – работа через ПЧ по поддержанию заданного давления (по ПИД закону)
• Ручной режим – работа через ПЧ по заданной частоте
• Защита от обрыва датчика давления
• Автоматическое переключение между насосами
• Каскадное включение насосов
• Режим сна – при достижении заданного давления и нулевом расходе происходит отключение насоса
• Автоматический пуск после отключения питания
• Задание параметров и отслеживание работы производится через панель ПР200 (двухстрочный ЖК экран с кнопками управления)
• Подсчет наработки насосов
• Журнал аварий
• Возможность доработки программы под ваши особенности системы

Применение ШУН по поддержанию давления в системе двумя насосами

Шкаф управления насосами ШУН-2ЧРП-22 применяется в системах теплоснабжения, кондиционирования, ГВС, ХВС и пр. Может использоваться для управления циркуляционным насосом, насосом подпитки, скважинным насосом в системах водоснабжения, управления насосом в безбашенных системах подачи воды и пр.

• подача холодной, горячей воды в промышленные цеха, на энергетические объекты, в административные здания, жилые дома;
• работа систем пожаротушения;
• водное питание котлов;
• бесперебойная эксплуатация насосных станций, в том числе канализационных (кнс);
• откачка стоков;
• прочее.

ШУН подходит для контроля функционирования различных конструкций насосных агрегатов: скважинных, погружных, дренажных, т.д.

ООО «РусАвтоматизация» предлагает купить шкаф управления на 2 насоса с возможностью доработки программы, установки дополнительных опций в зависимости от особенностей конкретной системы. Цена типовых серий будет ниже, сроки изготовления короче. При заказе щита автоматики для управления двумя насосами заполняется опросный лист и учитываются следующие основные параметры:

• напряжение питания (В);
• номинальная мощность (кВт);
• степень защиты;
• ток (А);
• климатическое исполнение;
• габаритные размеры (мм);
• устройство запуска.

Технические характеристики ШУН-2ЧРП-22

• Основное устройство запуска: преобразователь частоты
• Количество подключаемых насосов: 2
• Количество двигателей в работе: 2
• Номинальная мощность: от 0,75 до 90 кВт
• Климатическое исполнение: УХЛ4
• Степень защиты: IP54

Схема подключения

Код заказа

Видео

Документация

• Лист технических данных ШУН-2ЧРП-22
• Руководство по эксплуатации ШУН-2ЧРП-22
• Опросный лист на шкафы управления насосами (ШУН)
