Назначение датчиков перемещения OPKON LMT

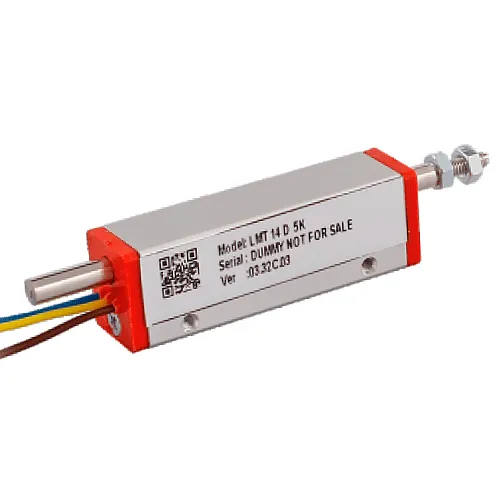

Потенциометрический датчик линейного перемещения серии LMT – устройство, которое преобразует механическое передвижение своего штока в аналоговый сигнал. Присоединяя наконечник штока к линейно-передвигающимся механизмам, появляется возможность отслеживать их положение.

Преимущества потенциометрических датчиков OPKON LMT

Линейные потенциометры OPKON LMT – это надежное решение для контроля положения самых ответственных узлов. Устройство легко монтировать и интегрировать в любую существующую систему управления. Измеряемый сигнал напряжения может быть передан как на вторичное устройство, так и в АСУ ТП.

Прибор обладает высокими метрологическими характеристиками. При правильной установке и нормальных режимах работы периодическая калибровка каналов измерения не требуется. Это связано с тем, что показания в одних и тех же положениях одинаковы на длительном отрезке времени. Из других эксплуатационных достоинств следует выделить:

• Прочный корпус из анодированного алюминия. Габаритные размеры составляют всего 13х16 мм.
• Высокопрочный шток из нержавейки. Сквозное исполнение с диаметром 4 мм.
• Быстрая установка в любых местах, даже в ограниченном пространстве.
• Простое электрическое подключение с помощью разъема. Возможна оперативная замена, без длительных процессов демонтажа и переподключения.

Принцип работы потенциометров OPKON серии LMT

В основе измерительной схемы датчика механических перемещений лежит принцип делителя напряжения. То есть значение измеряемого напряжения зависит от положения точки измерения между плечами R1 и R2. Схема полностью аналоговая и не имеет микропроцессорных преобразователей. Поэтому она отличается простотой и долговечностью.

В конструкции резистивного датчика положения LMT в качестве элементов R1/R2 используется резистивный слой, нанесенный на измерительную плату. Съем показаний выполняется специальным ползунком. Полученное значение напряжения прямо пропорционально положению ползунка и, соответственно, рабочему механизму.

Ползунок механически связан со штоком датчика. Соединение очень надежное, не люфтит и со временем не расшатывается. Поэтому повторяемость измерений высока на всем сроке службы. За счет специальной профильной конструкции ползунка удается снизить его трение о резистивный слой. Это положительно влияет на эксплуатационный ресурс, который составляет не менее 50 миллионов циклов.

Ползунок потенциометра подключается к исполнительному механизму установки посредством штока, установленного в корпусе. Чтобы шток перемещался плавно, внутри алюминиевого корпуса расположены линейные направляющие из инженерного пластика – полиоксиметилена.

Для монтажа корпуса датчика в наличии два резьбовых отверстия M2,5.

Применение датчиков перемещения LMT

Датчики перемещения LMT от OPKON выполнены в компактном корпусе из анодированного алюминия. Габаритные размеры приборов и охватываемый диапазон перемещения (10…25 мм) отлично подходят для работы с узлами, имеющими небольшой рабочий ход. Например:

• пневмоцилиндры;
• гидроцилиндры;
• педали;
• регуляторы;
• джойстики;
• режущие элементы;
• рычаги и пр.

У корпуса степень защиты IP54. Поэтому датчик подходит для работы в пыльных и влажных условиях. Для установки не требуется много места, поэтому серия LMT будет отличным решением для конструирования различных сборных машин и аппаратов, в которых требуется точное отслеживание положения рабочих органов. Например, упаковочные станции, станочное оборудование, фасовочные машины и т.п.

Технические характеристики датчика линейных перемещений OPKON LMT

Модельный ряд датчиков положения OPKON серии LMT представлен несколькими исполнениями, отличающимися по рабочему диапазону 10 мм, 14 мм и 25 мм. При этом номинальное сопротивление измерительной схемы постоянно: 2 кОм. Другие параметры устройств идентичны друг другу и приведены далее:

Значение измеряемого тока: ≤ 1 мкА Метрологические параметры Точность: ±0,5% (<75 мм) Повторяемость: 0,01 мм Электрическое питание: ≤ 28 В Материалы изготовления корпус: анодированный алюминий шток: нержавеющая сталь Скорость передвижения: ≤ 5 м/сек Температура окружающей среды: -20…+80°C Механический ресурс: 50 миллионов циклов Степень защиты: IP54

Габаритные размеры Подключение потенциометров с кабельным вводом:

Документация

Полная техническая информация о линейке устройств контроля положения LMT представлена в следующей документации:

• Каталог потенциометров LMT
