Поплавковые магнитные уровнемеры

Назначение магнитных уровнемеров жидкости

Магнитные уровнемеры жидкости предназначены для измерения уровня жидкости, а также определения раздела фаз жидких сред как в открытых емкостях, так и в сосудах под давлением (до 30 бар). Магнитные преобразователи уровня рассчитаны на применение с агрессивными, токсичными и горючими веществами и обеспечивают экономичное решение задач уровнеметрии в различных отраслях промышленности.

Благодаря поплавковым уровнемерам для жидкости возможно получение самых точных данных, несмотря на большую сложность промышленных условий:

• высокое давление;
• образование пены;
• повышенные температуры;
• конденсация и пар;
• повышенная запыленность в помещении.

Преимущества магнитных преобразователей уровня

• Отсутствие необходимости в источнике электропитания для датчика;
• Не подвержены влиянию волнения на поверхности жидкости и сильной вибрации;
• Защита датчика от внешних воздействий специальной демпферной трубкой;
• Способность выдерживать температуру до +200°С при работе в химически агрессивных средах;
• Устойчивость к внешним воздействиям мешалок, пены и образованию пузырьков;
• Высокая надежность работы и простота конструкции;
• Простой монтаж и отсутствие калибровки.

Принцип работы магнитных уровнемеров

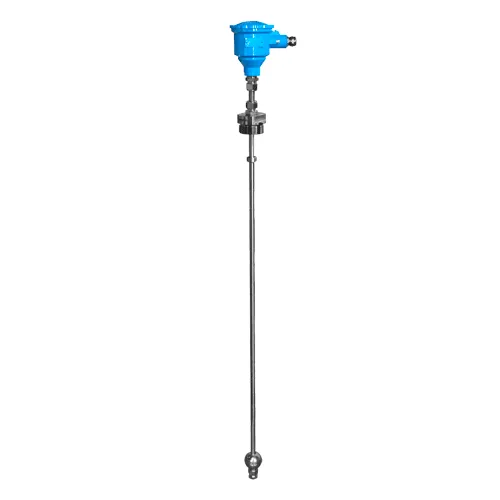

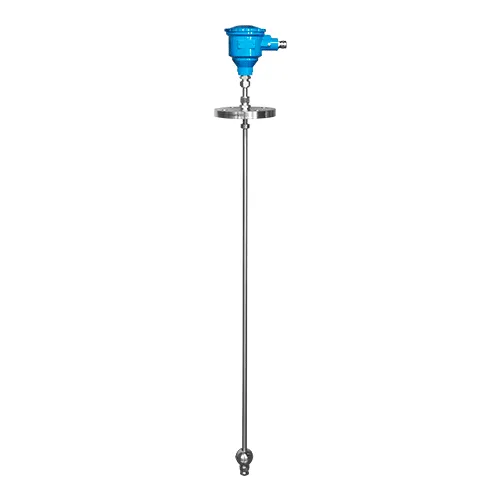

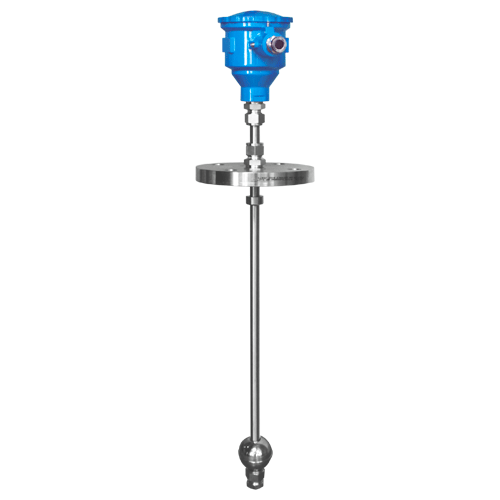

Магнитный уровнемер жидкости представляет собой конструкцию ввиде датчика и преобразователя сигнала. Поплавок датчика может быть выполнен из нержавеющей стали SUS 314 или SUS 316, ПП, ПВДФ, в зависимости от измеряемой среды. Для низкотемпературных исполнений материал корпуса преобразователя изготавливается из ПП, ПК, для высокотемпературных исполнений из алюминия и нержавеющей стали SUS 316.

Принцип работы магнитных уровнемеров основан на перемещении поплавка вдоль стержня. На встроенные в трубку датчика герконы воздействует магнитное поле поплавка. При этом происходит последовательное размыкание и замыкание герконов.

У сенсоров датчика меняется суммарное сопротивление, определяемое положением поплавка, размещенного на стержне уровнемера. Положение поплавка, в свою очередь, зависит от уровня жидкости в резервуаре.

Область применения магнитных уровнемеров жидкости

Магнитно-поплавковые преобразователи уровня могут применяться как в герметичных емкостях, находящихся под давлением, так и в открытых, связанных с атмосферой.

Датчики используются в отраслях промышленности, где необходимы регулярные замеры уровня ГСМ, воды и других технических жидкостей:

• производство нефтепродуктов;
• предприятия энергетики;
• химическая и легкая промышленность;
• фармацевтика;
• целлюлозное производство.

Конструкции магнитных преобразователей уровня могут иметь возможность верхнего или бокового монтажа.

Недостатки

Как и у любых других приборов, у магнитных преобразователей уровня имеются свои недостатки. Этот тип датчиков не подходит для работы с липкими и быстро засыхающими жидкими средами, а также в жидкостях, в которых содержатся различные механические включения.

Предварительная консультация специалистов поможет устранить все возникающие трудности с выбором.

Документация

• Каталог магнитных уровнемеров FineTek FG
