Модули расширения для ПЛК Optimus Drive

Назначение модулей расширения для ПЛК Optimus Drive

Модули расширения для ПЛК AC/AT/AH Optimus Drive необходимы для реализации работы ПЛК с ранее недоступными параметрами и организации связи с другими компонентами системы контроля/управления. При изучении реального использования любого ПЛК можно обнаружить, что различные модули расширений используют повсеместно и позволяют в полной мере раскрыть весь потенциал устройства.

Для ПЛК Optimus Drive серий AC/AT/AH разработаны и доступны модули расширений основных категорий:

• дискретных входов/выходов для приема, преобразования, формирования и отправки цифрового сигнала;
• аналоговых входов/выходов для обработки сигналов с изменением значений по току и напряжению;
• температурных входов/выходов для обработки сигналов, полученных от термодатчиков и аналогичных им устройств;
• для создания дополнительных коммутационных портов, принимающих и передающих данные другим устройствам.

Комбинация расширений позволяет в полной мере использовать все возможности ПЛК с точки зрения обработки разных сигналов и взаимодействия с другими компонентами АСУ.

Виды модулей расширения Optimus Drive

Логический контроллер Optimus Drive серий AC/AT/AH может быть оснащен дополнительными подключаемыми блоками:

• Модуль расширения аналоговых входов и выходов позволяет получить направленный датчиком сигнал с изменяемым значением тока/напряжения в качестве информационного триггера.
• Модуль расширения дискретных входов и выходов распознает и формирует сигналы с установленными нулевыми и единичными значениями по току/напряжению, частотные с определением наличия или отсутствия сигнала как признака изменения состояния опрашиваемого элемента системы, в том числе релейные сигналы с выходом через NPN и PNP состояния.
• Модуль расширения контроллера для взаимодействия с датчиками и исполнительными компонентами в процессах с определением уровня температуры и влажности. Модуль измерения температуры и влажности не требует написания программы преображения, для просмотра значения измеряемой температуры нужно только выбрать соответствующий тип сигнала канала.
• Модули коммуникационные позволяют создать на контроллере порт RS232/RS485 для взаимодействия по протоколу МОДБАС с внешними устройствами и внутреннего обмена данными в системе управления/контроля.

За счет применения модулей расширений можно получить эффект развертывания информационного взаимодействия ПЛК Optimus Drive серий AC/AT/AH по количеству, качеству и назначению коммуникаций.

Важной особенностью применения аналоговых и дискретных расширений является универсальность – ПЛК становится способен контролировать процессы, данные о которых поступают в виде электрических сигналов независимо от среды (объекта) снятия. Это может быть датчик частоты вращения вала, датчик освещенности, емкостной или кондуктометрический прибор, формирующий определенный по току/напряжению или длительности/интенсивности сигнал.

Методы подключения модулей расширения

Условно правило присоединения любых модулей расширения к ПЛК можно обозначить как «слева направо» в порядке входа/выхода или очередности присоединения, что интуитивно понятно человеку, привыкшему к европейскому формату письма и чтения. От правого порта устройства 1 в последовательности к левому порту устройства 2 и аналогично далее.

Для подключения модулей расширения основных датчиков достаточно подсоединить блок к параллельному порту, расположенному в предыдущем устройстве справа внизу нижним левым портом и зафиксировать устройства защелками.

Правило подключения параллельного порта – следующее устройство присоединяется с правой стороны. Предыдущее – с левой для формирования последовательной цепи расширений.

Для присоединения коммуникационных модулей необходимо использовать шлейф, для которого предусмотрен отдельный размещенный под крышкой в корпусе модуля разъем справа. Присоединение к внутренней шине ЦПУ завершается подключением и фиксацией второго разъема шлейфа в соответствующем гнезде плате ЦПУ. Закольцевать соединение или создать последовательность можно, подключая шлейф к разъему под крышкой с левой стороны модуля.

Правило подключения коммуникационных модулей расширения – следующее устройство к правому разъему, предыдущее к левому, аналогично правилу подключения аналоговых и дискретных расширений.

Данные модули подключаются напрямую и питаются от него по внутренней шине, поэтому для них нет необходимости использовать внешний источник питания.

Технические характеристики модулей расширения ПЛК Optimus Drive

Общие характеристики и условия эксплуатации:

• Виброустойчивость: 10…57 Гц, амплитуда =0,075 мм, 57…150Гц ускорение =1G, 10 раз для осей X, Y и Z.
• Сопротивление перенапряжению:
  • 1500 В переменного тока / 1 мин между клеммой переменного тока и клеммой PE,
  • 500 В переменного тока / 1 мин между клеммой постоянного тока и клеммой PE.
• Рабочая температура: 0…+55°С.
• Рабочая среда: избегайте пыли, влаги, коррозии, ударов электрическим током и внешних ударов.

Технические характеристики поставляемых модулей:

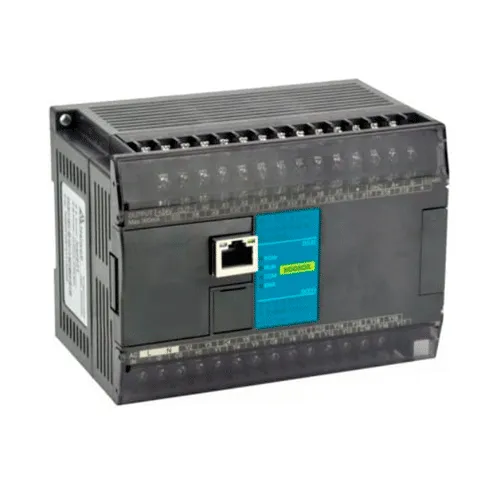

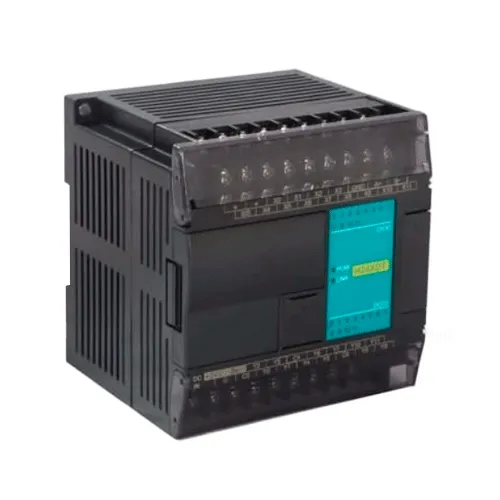

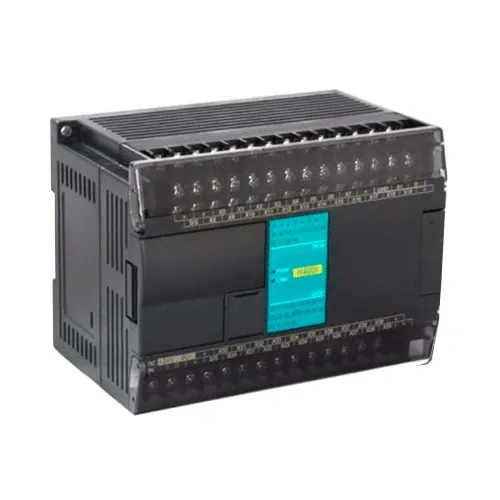

• Модули дискретных входов-выходов: 8/16 входов, 8/16 выходов (реле, NPN и PNP), комбинированные 4 входа/выхода, 8 входов/8 вых.
• Модули аналоговых входов-выходов 12 бит (Диапазон цифровой шкалы: 0~32000), токовый и потенциальный режимы, масштабирование под инженерные единицы, осреднение, смещение нуля. 4/8 входов, 4/8 выходов, комбинированные 2AI/2AO, 4AI/4AO.
• Модуль термосопротивлений 16 бит (входной тип): Pt100, Pt1000, Cu50, Cu100; 4 канала. (дополнение: Входной канал A04RC 2)
• Модуль термопар 16 бит (входной тип): S, K, E, J, B, N, R, Wre3/25, Wre5/26, [0，20] мВ, [0，50] мВV, [0，100] мВ; 4 или 8 каналов.
• Модуль измерения температуры и влажности: Диапазон измерения температуры -55 … +125°С. Диапазон измерения относительной влажности 0~100%.
• Модуль цифровых датчиков измерения температуры 9-12 бит: DS18B20, RW1820, DS1990, SHT1x, SHT7x; 4 канала, 4 точки.
• Модуль дополнительного порта RS232/RS485.

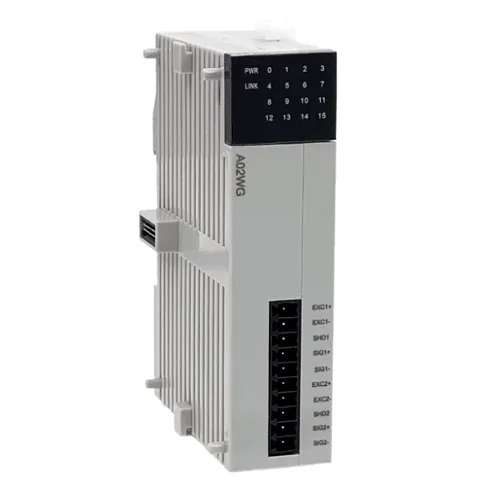

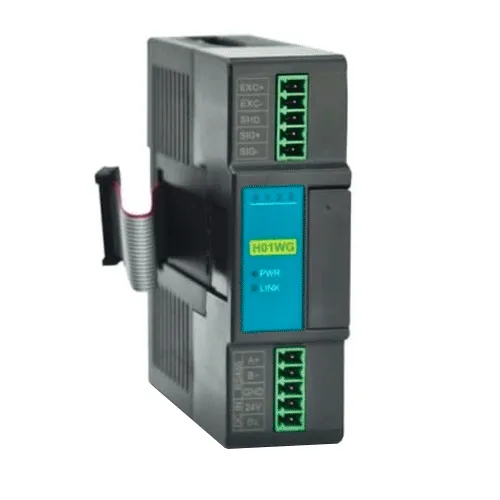

• В 2023 году планируется производство весовых модулей 24 бит на 1 и 2 канала.

Документация

Для подробного ознакомления с характеристиками и особенностями расширений для ПЛК AC/AT/AH предлагаем воспользоваться руководствами по эксплуатации:

• Модули аналоговых входов/выходов АС/AT/AH
• Модули дискретных входов/выходов АС/AT/AH
• Модули измерения температуры и влажности АС/AT/AH
• Коммуникационные модули серии AT/AH
• Паспорт на модуль дискретных входов/выходов серии Н
