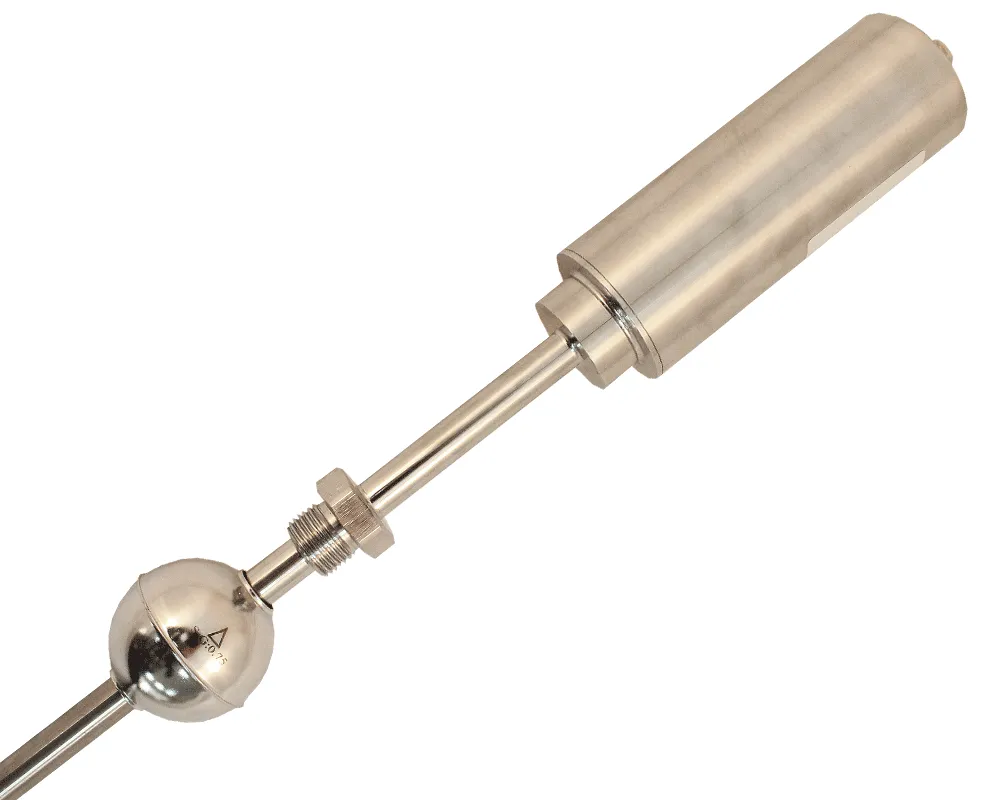

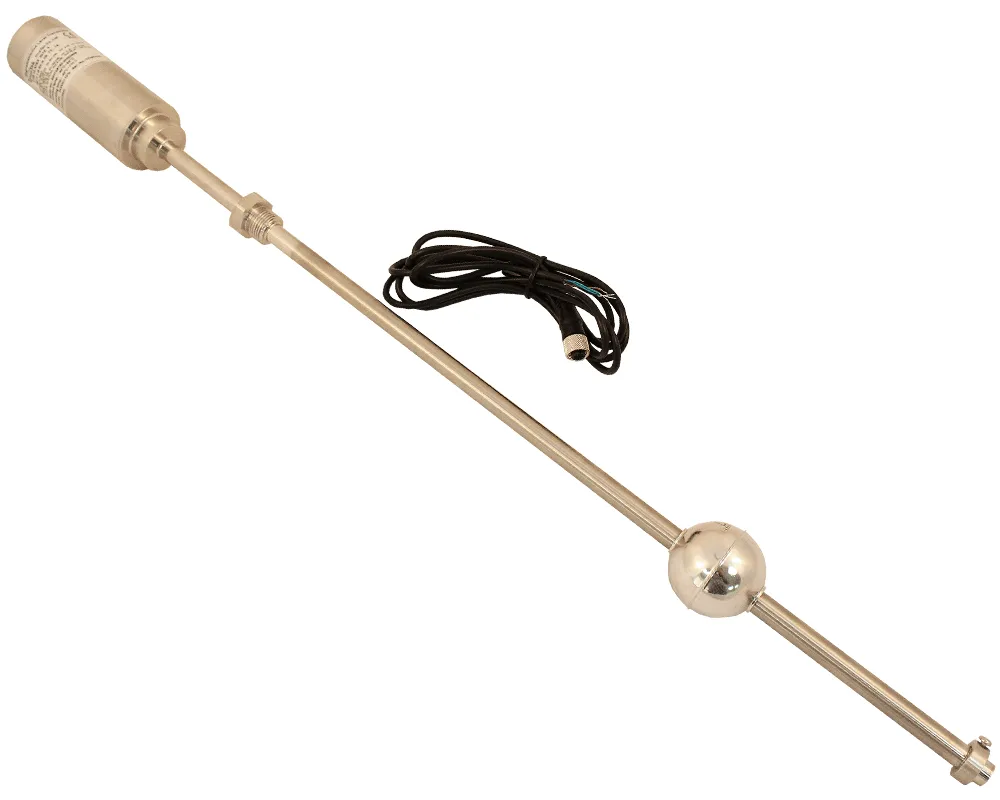

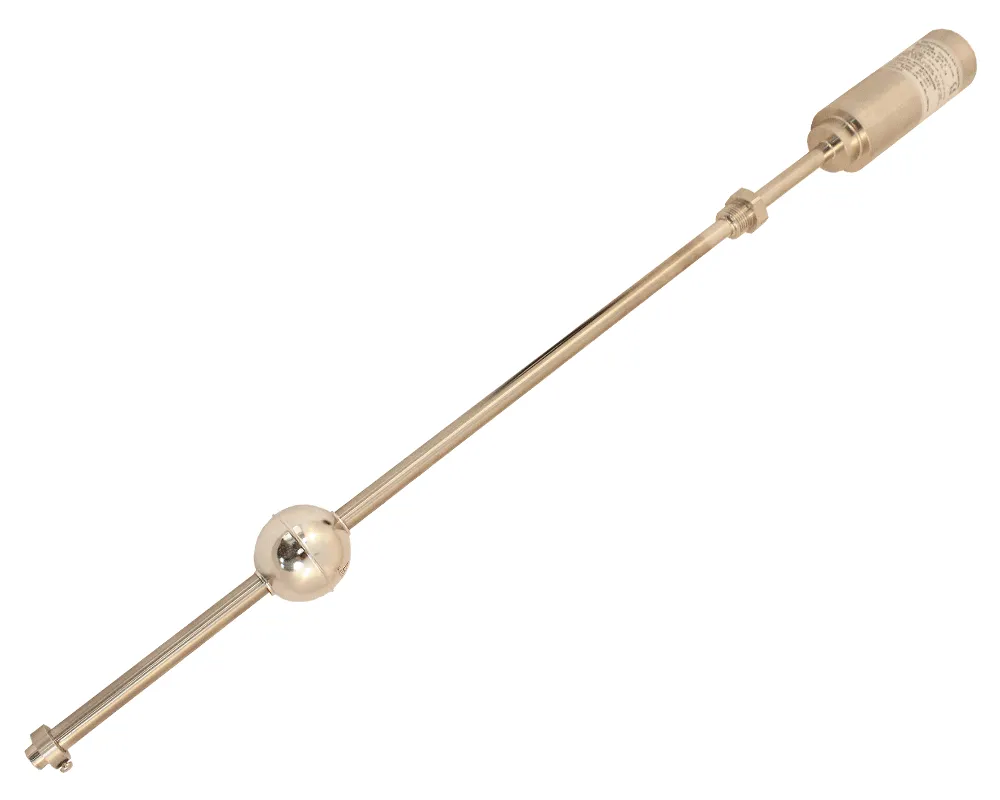

Магнитострикционные уровнемеры для жидкости FineTek в Москве

Преимущества уровнемеров FineTek EG

Достоинства магнитострикционных уровнемеров серии EG:

• Высокое быстродействие прибора (непрерывные измерения с точностью до 100 мкм)
• Повышенная отказоустойчивость и надежность (в сравнении с множеством бесконтактных приборов)
• Не подвержены механическому износу
• Работа при высоких температурах (до +200 °С) и в коррозионных/агрессивных средах
• Периодическая поверка проводится без отрыва от производства
• Применение в коммерческом учете
• Невысокая стоимость

Принцип работы

Рабочий принцип уровнемеров серии EG схож с NivoTrack и основывается на одном из проявлений магнитострикции, так называемом эффекте Видемана.

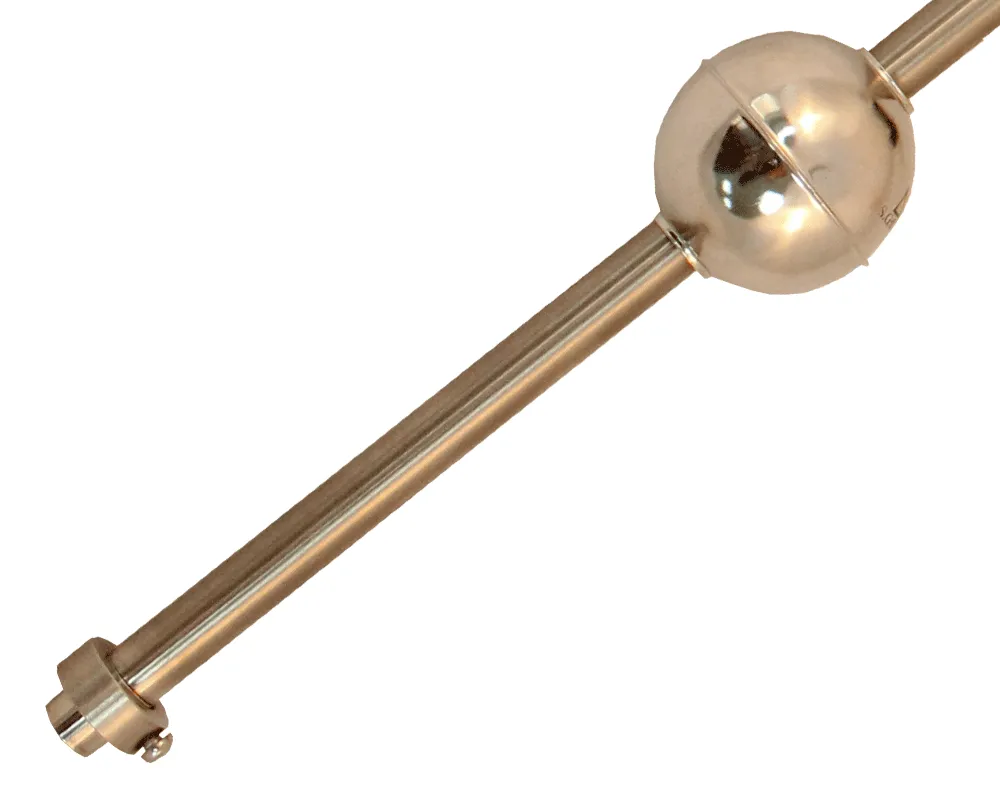

Датчик в основном состоит из магнитострикционных проводников, составляющих волновод прибора, и постоянного магнита. Магнит находится внутри поплавка, свободно двигающегося вверх и вниз по волноводу на поверхности жидкого продукта. По этому волноводу посылается импульс электрического тока, создающий осевое магнитное поле. Когда магнитные поля поплавка и волновода пересекаются, возникает торсионное (крутящее) воздействие, вызывающее деформацию волновода. От места пересечения магнитных полей сигнал отражается и возвращается к источнику, затухая по истечении некоторого времени (Height level, Lowest level на рисунке).

Электроника измеряет уровень жидкости (D) путем оценки времени затухания сигнала, вызванного торсионными воздействием. Это время замеряется, и при известной скорости по нему вычисляется расстояние (соответственно и уровень жидкости).

Принцип построения магнитострикционных уровнемеров серии EG обеспечивает надежную и высокоточную работу в течение длительного срока службы. Преобразователи уровня серии EG стабильно работают в жестких эксплуатационных условиях.

Применение магнитострикционных уровнемеров FineTek EG

Серия приборов располагает набором исполнений и поплавков, адаптированных для конкретных приложений.

Стандартная модель EG311 подходит для производств, не предъявляющих специальные требования к оборудованию. Обеспечивает точность порядка 0,05 % от ДИ. Качественные измерения при высоких температурах (до 200 °С) обеспечивает EG31B.

С целью коммерческого учета дорогостоящих продуктов рекомендуется выбирать особо высокоточные исполнения EG32 и EG34. В диапазоне до 500 мм их точность составляет ±0,1 мм. Последний работает при напряжении от 5 В и имеет широкий набор выходных аналоговых сигналов. EG34 хорошо подойдет для автономных АСУ.

Задачи определения границ раздела сред и двухуровневого контроля решает EG371, используя в своей конструкции два поплавка.

Химическому, пищевому, фармацевтическому и иным производствам, сталкивающихся с коррозионными материалами по типу кислот/щелочей, рекомендуется выбирать антикоррозионные приборы EG374.

Специально для опасных производств доступны взрывобезопасные датчики EG37A

Вся представленные модели работают в диапазоне до 5500 мм. Если он избыточен, то доступны четыре варианта с рабочим диапазоном до 3000 мм: стандартное исполнение EG31 и EG32 (высокотемпературная вариация).

В этом же диапазоне (до 3000 мм) работают представители серии EG1 (EG17 и EG10), обеспечивающие точность измерения на уровне 0,01% ДИ. EG17 предназначен для опасных производств.

Вся серия магнитострикционных датчиков уровня EG находит наилучшее применение в приложениях с высокоточным непрерывным контролем. Исполнения уровнемеров серии EG адаптированы под специальные требования и жесткие условия работы.

Отметим, что все модели комплектуются несколькими типами поплавков. Рекомендуется выбирать поплавки в соответствии с граничными значениями плотности и давления. Иначе у приборов возникнут сложности с проявлением своих лучших качеств.

Магнитострикционные преобразователи серии EG используются для измерения уровня жидких продуктов с высокой точностью, а также измерения границ раздела сред. Примеры:

• Вода/топливо (двойная индикация уровня + раздел сред)
• Жидкие газы
• Нефть, спирты, растворители
• Напитки, пиво, алкоголь
• Коммерческий учет, замеры при перекачке
• Дамбы, водные заграждения и водоочистка
• Контроль положения на воде

Характеристики измерителей уровня серии EG

Серия магнитострикционных датчиков уровня EG содержит несколько отличающихся друг от друга моделей, адаптированных для разных приложений. Расширенные данные по характеристикам магнитострикционных датчиков серии EG представлены ниже.

Технические данные датчиков

• Диапазон измерения: 50~5500 мм
• Стабильность: ±0,004% ДИ (±0,002% ДИ для высокоточных исполнений)
• Рабочее давление: <30 бар (модель EG374 – <5 бар)
• Температура среды: -40°C~85°C
• Температурный коэффициент: ±100 ppm/°C (±150 ppm/°C для высокотемпературных исполнений)
• Температурная точность: ±1°C
• Выход: 4~20 мА/ 2-проводной
• Максимальная нагрузка: (Uпит-18 В)/0,02 Ом
• Цифровой выход: RS485/HART (опционально)
• Материал корпуса: SUS304, SUS316 опционально (модель EG36 – алюминий)
• Соединение: 1/2“ PT
• Материал контактирующих частей: SUS304
• Защита: IP67(корпус)/IP69K(зонд)

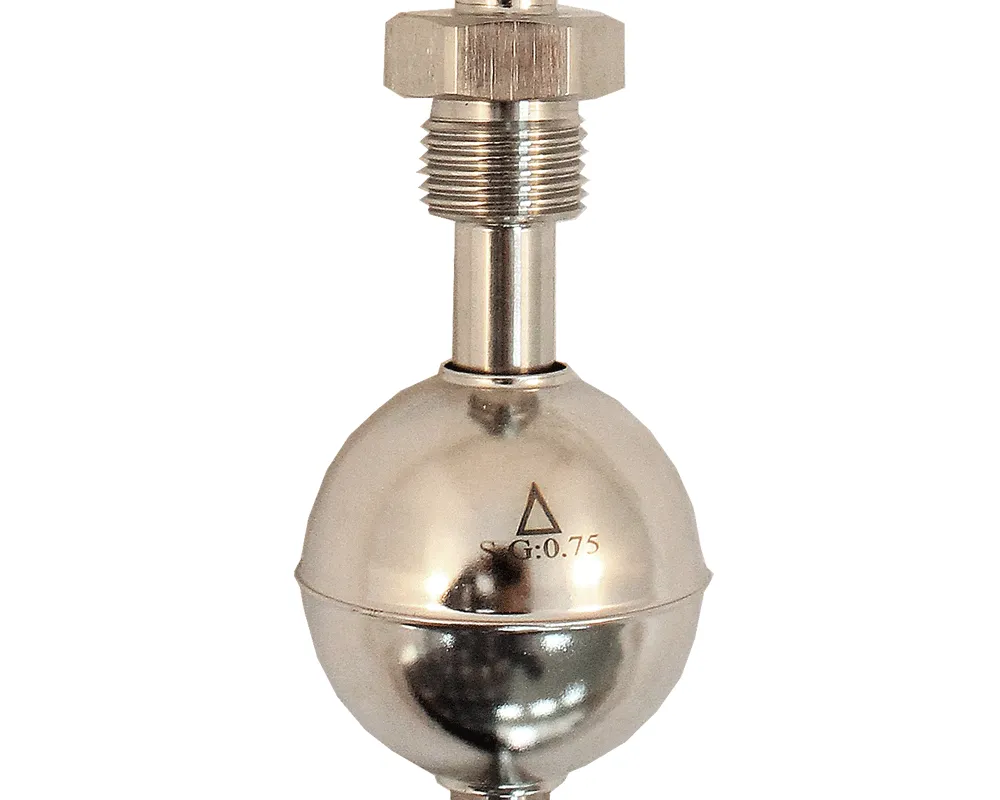

Технические данные поплавков

Стандартные типы поплавков представлены в таблице. Возможна поставка специальных типов поплавков под заказ.

Для моделей диапазона 25...5500 мм

Модель		Габаритные размеры (ØА х В хØС)	Плотность среды	Давление, макс.	Материал	Диаметр трубы
	S5	75х73х19	E>0,6	30 кг/см2	SUS 304/316	Ø16
	S4	52х52х15	Е>0,75	30 кг/см2	SUS 316	Ø12,7
	SD	52х52х15	E>0,9	30 кг/см2	SUS 316	Ø12,7
	S0	75х40х20	E>0,9	20 кг/см2	SUS 304/316	Ø16
	S3	45х55х15	E>0,7	12 кг/см2	SUS 316	Ø12,7
	CS	45х55х15	E>0,9	12 кг/см2	SUS 316	Ø12,7
	F3	45х45х20	Е>0,65	5 кг/см2	PP серый	Ø18 (покрытие)
	FC	45х45х20	E>0,9	5 кг/см2	PP серый	Ø18 (покрытие)
	P3	48х45х18,5	E>0,6	5 кг/см2	PP черный	Ø17,2 (покрытие)
	PC	48х45х18,5	E>0,9	5 кг/см2	PP черный	Ø17,2 (покрытие)

Для моделей диапазона 500...3000 мм

Модель		Габаритные размеры (ØА х В хØС)	Плотность среды	Давление, макс.	Материал
	S4	52х52х15	Е>0,75	30 кг/см2	SUS 316
	S5	75х73х19	E>0,6	30 кг/см2	SUS 304
	S0	75х40х20	E>0,9	20 кг/см2	SUS 304
	F3	45х45х20	Е>0,65	6 кг/см2	PP

Документация

На серию магнитострикционных датчиков уровня приводится полноценный набор документации с рекомендациями по установке и монтажу, схемами подключения и подробными кодами заказа. Документация на датчики серии EG:

• Каталог магнитострикционных датчиков FineTek EG

Сертификаты

• Взрывобезопасное исполнение Ex ia IIB T2~T6
