Магнитные индикаторы уровня Серия BX16/BX40 с термочехлом в Москве

Назначение байпасных указателей уровня ILL-BM-BX с термочехлом

Байпасные уровнемеры серии BX16/40 c термочехлом устанавливают на технологическом и емкостном оборудовании для визуального наблюдения за уровнем жидкой среды. Конструкция устройства отличается высокой степенью надежности и герметичности. Используемые материалы изготовления и конструктивные решения позволяют эксплуатировать указатель во взрывоопасной зоне. Прибор сертифицирован в соответствии с ТР ТС 012/2011 и подходит для зон с маркировкой взрывозащиты IIGbT6…T1X.

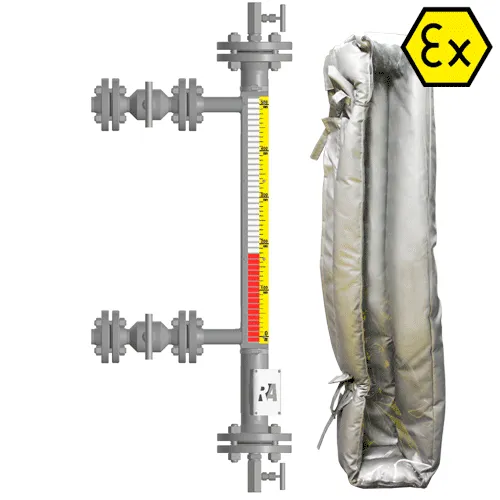

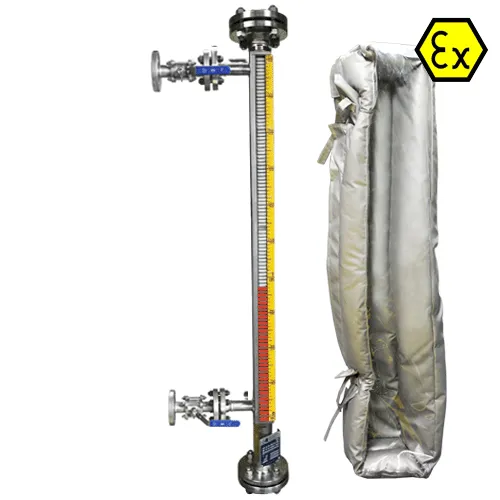

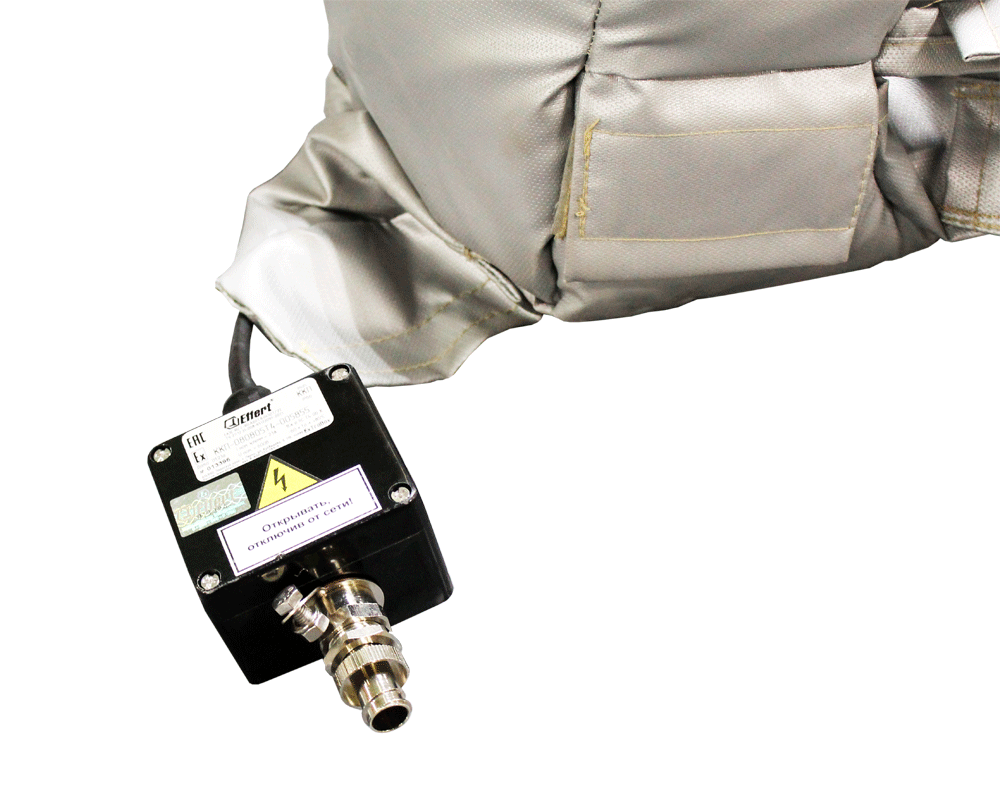

Индикаторы могут оснащаться специальным термочехлом. Защитный кожух сохраняет тепло вокруг индикатора и может снабжаться обогревателем, в т.ч. взрывозащищенным. Это позволяет предотвратить замерзание среды в индикаторе и эксплуатировать прибор даже при окружающей температуре ниже минимальной.

Преимущества и особенности визуальных уровнемеров с термочехлом

Магнитный указатель уровня жидкости серии BX16/40 спроектирован инженерным отделом компании «РусАвтоматизация». При разработке учитывался наш опыт работы с оборудованием других производителей, обратная связь от клиентов и собственные наблюдения. Все это позволило создать линейку устройств со следующим набором достоинств:

• Высокие прочностные качества. Основная конструкция состоит из высоколегированной нержавеющей стали марки AISI 316. Сталь обладает отличной физической прочностью. Также она хорошо сваривается, поэтому все сварные соединения получаются крепкими и долговечными.
• Широкий диапазон эксплуатационных характеристик. Индикатор стабильно работает при температуре от -40 до +350°С. Предельное давление составляет 4 МПа.
• Опциональность. Конструкция уровнемера подбирается в зависимости от запросов заказчика. На выбор доступно большое количество конструктивных исполнений.
• Отказоустойчивость и надежность в работе. Не требует электроэнергии, поэтому обеспечивает контроль даже при аварийных отключениях.
• Удобство визуального контроля. Благодаря яркой магнитной шкале текущую отметку видно издалека.
• Возможность расширения функций. При необходимости в индикатор интегрируются дискретные датчики или уровнемер для непрерывного измерения.
• Наличие термочехла позволяет использовать индикатор в самых тяжелых условиях, даже при сильном морозе, так как чехол защищает конструкцию от воздействия низких температур. Этот экономичный способ обогрева продлевает срок службы и делает ненужным установку дополнительного обогревательного контура.

Отдельно стоит отметить, что байпасный уровнемер при производстве проходит тщательную процедуру, контролирующую прочностные показатели. Она заключается в проверке герметичности и рентгенографии сварных швов.

После проверки оборудование сертифицируется в соответствии с ТР ТС 032/2013 ТС «О безопасности оборудования, работающего под избыточным давлением». Кроме этого, взрывозащищенное исполнение индикатора имеет сертификат соответствия ТР ТС 012 «О безопасности оборудования для работы во взрывоопасных средах».

Устройство и принцип работы байпасного индикатора ILL-BM-BX с термочехлом

Конструкция указателя уровня представляет собой выносную байпасную колонку, которая устанавливается параллельно емкости с помощью двух фитингов. Таким образом индикатор и емкость образуют пару сообщающихся сосудов, поэтому отметки уровня в них будут идентичны.

Для комфортного визуального контроля байпасный индикатор уровня оснащен цветной шкалой. Она состоит из разноцветных сегментов, в каждом из которых располагается магнит. В самой колонке имеется поплавок с магнитом. При увеличении уровня поплавок вместе со средой поднимается, а магнит внутри него воздействует на сегменты шкалы и переворачивает их, что отображает изменение уровня среды в емкости.

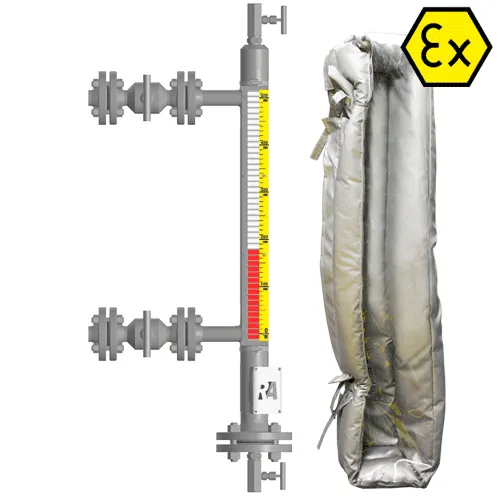

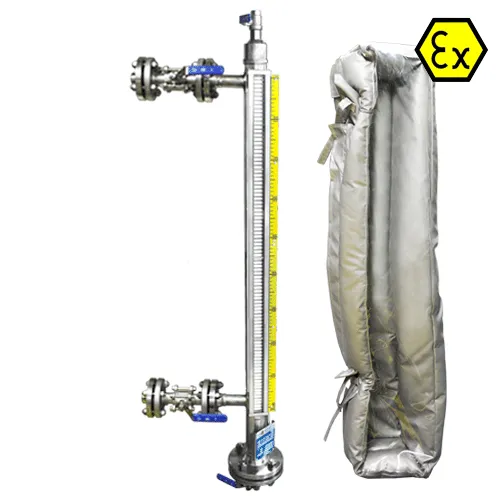

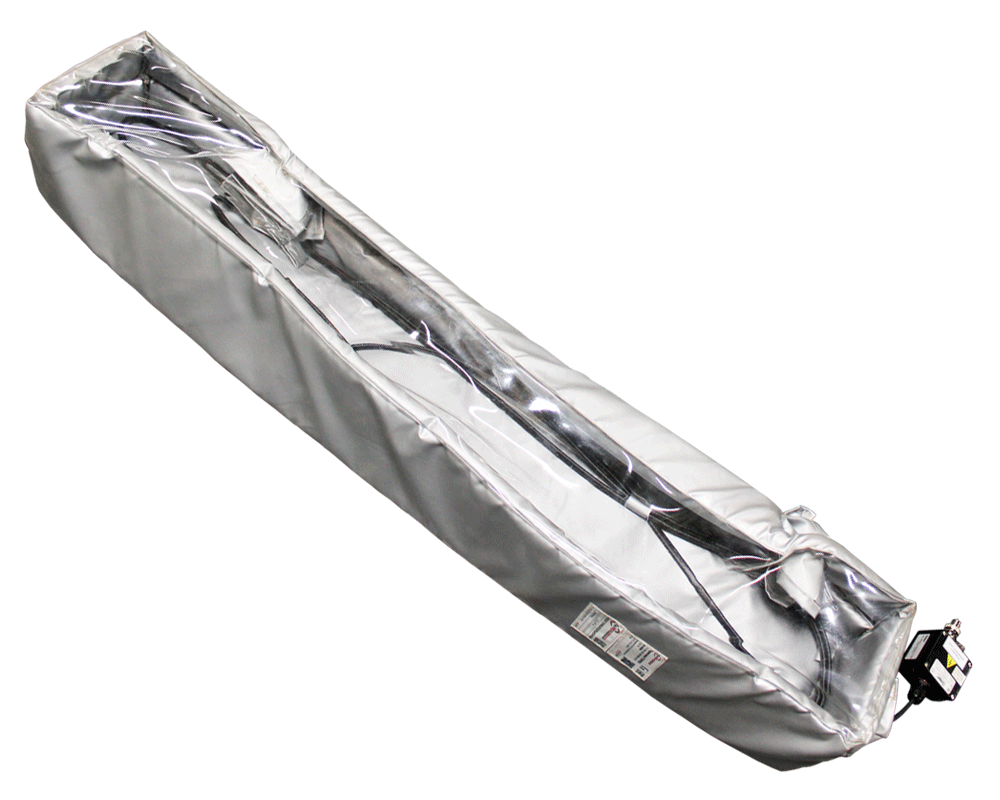

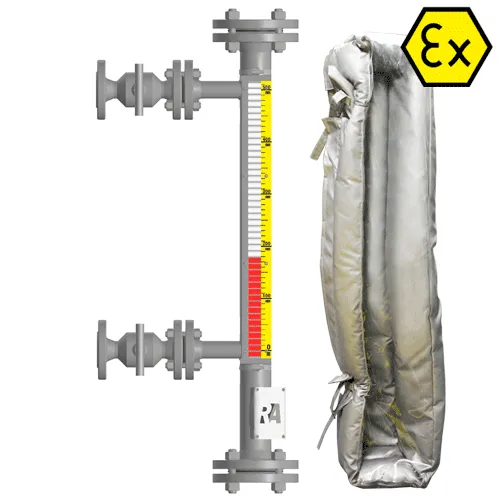

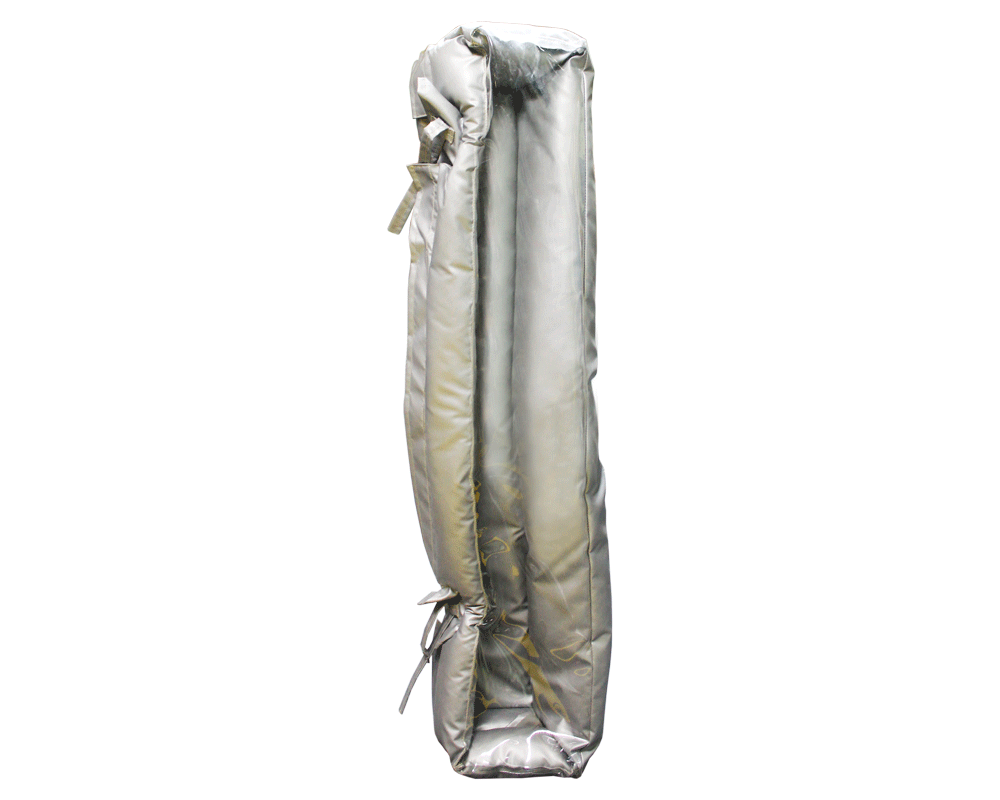

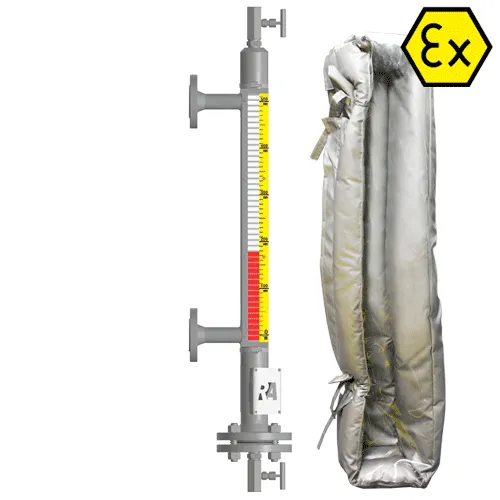

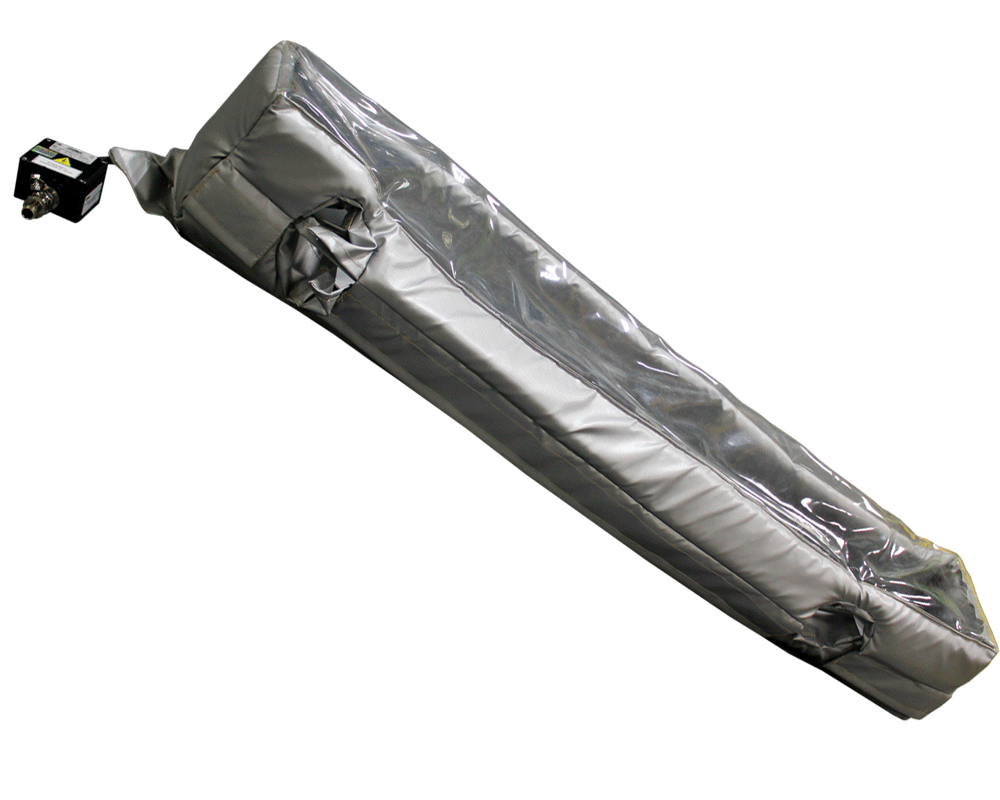

Для повышения эксплуатационных характеристик прибор оснащается термочехлом для защиты от внешних негативных воздействий. Термочехол представляет собой теплоизоляционный съемно-разъемный кожух.

Это позволяет предотвратить замерзание среды в индикаторе и эксплуатировать прибор даже при окружающей температуре ниже минимальной, например, многие нефтяные месторождения находятся в местах, где температура доходит до -60°С и ниже. Применение термочехлов с подогревом позволяет даже там применять индикаторы уровня, а наличие подогрева и взрывозащищенного исполнения расширяет спектр применяемости.

Применение магнитных индикаторов уровня BX16/BX40-TH/TS

Байпасные магнитные указатели уровня серии BX16/40 c термочехлом – это один из самых надежных и отказоустойчивых способов обеспечить контроль за емкостным оборудованием. Работа прибора полностью автономна и не зависит от энергоснабжения. Поэтому указатель будет работоспособен даже в аварийных ситуациях.

Благодаря простому принципу действия и высоким эксплуатационным характеристикам прибор востребован в следующих отраслях:

• химия, нефтехимия;
• энергетика и топливная сфера;
• котельные и парогенерирующие установки;
• пищевая промышленность;
• фармацевтика;
• добыча полезных ископаемых и другие промышленные области.

Устройство выдерживает не только высокую температуру и давление, но и другие внешние негативные воздействия. Монтаж байпасного индикатора допускается в любом месте: в цеху, на улице или на передвижных цистернах. Список веществ, с которыми указатель уровня может эксплуатироваться, содержит в себе как пищевые продукты, питьевую и техническую воду, различные водные растворы, так и ряд химически агрессивных веществ, таких как:

• кислота, щелочь и их растворы разной степени концентрации;
• соль и ее растворы;
• масла, топливо, смазочные жидкости;
• различные растворители (уайт-спирит, скипидар и т.д.).

Благодаря наличию термочехла магнитный указатель уровня жидкости может эксплуатироваться круглогодично в любых погодных условиях. В холодном климате чехол защитит от замерзания.

	Газопоршневая электростанция – контроль уровня в масляном баке долива контролируемая среда: масло		Контроль уровня жидкости на установке десорбции золота контролируемая среда: десорбционный раствор
	Контроль уровня жидкости в емкости для промывки сорбента контролируемая среда: промывочный раствор		Контроль уровня легких фракций нефти контролируемая среда: светлые фракции нефти
	Визуальный контроль уровня конденсата в сепараторах пароконденсатной системы контролируемая среда: конденсат		Контроль уровня жидкости в емкости с отработанными электролитами контролируемая среда: кислоты и щелочи

Технические характеристики байпасных индикаторов уровня BX16/BX40 с термочехлом

Байпасные магнитные указатели уровня ILL-BM-BX – продукт компании «РусАвтоматизация». Это дает нам возможность гарантировать высокое качество, а также предоставить широкую опциональность конструкции и различные дополнительные функции, такие как интегрированный уровнемер или сигнализатор уровня.

Для заказа доступны следующие модификации:

• ILL-BM-BX16 (номинальное давление – 16 бар)
• ILL-BM-BX40 (номинальное давление – 40 бар)

Общие технические характеристики серий:

• Диапазон рабочих температур: -40…+350°С
• Маркировка взрывозащиты: IIGbT6…T1X (для высокотемпературной модификации)
• Климатическое исполнение по ГОСТ 15150-69: У1, В3.1,М2.1,ОМ3
• Присоединение к процессу: фланцы Ду20/25/40 Ру40 исп. B ГОСТ 33259-2015, приварное – Ду25, труба диаметром 33,7 мм
• Присоединительная длина H: 300…5500 мм
• Материалы
  • камера и поплавок: кислотостойкая нерж. сталь 10Х17Н13М2Т (AISI 316)
  • уплотнения: терморасширенный графит (ТРГ)
• Методы контроля сварных швов: ВИК, ГИ, ЦД, РК
• Методы контроля герметичности камеры: ГИ

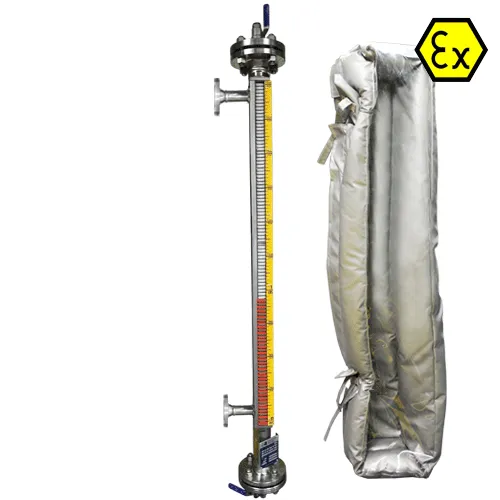

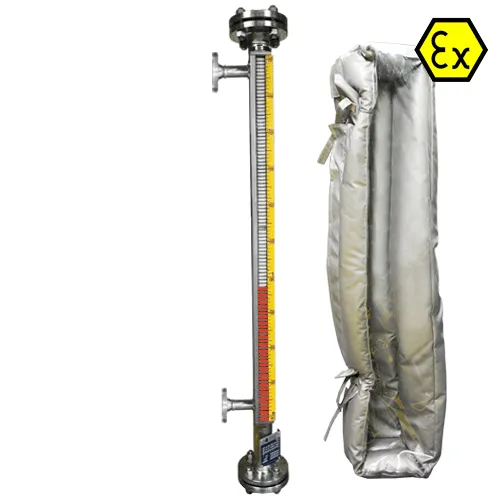

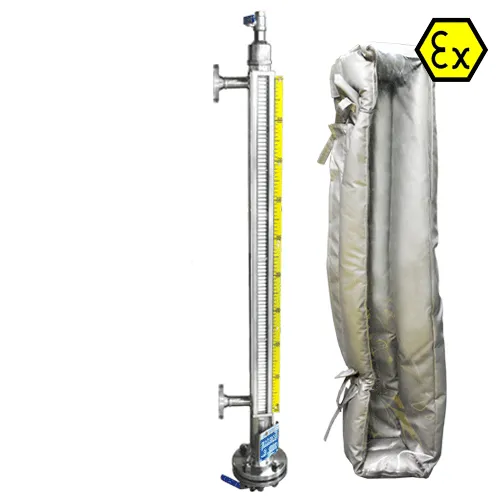

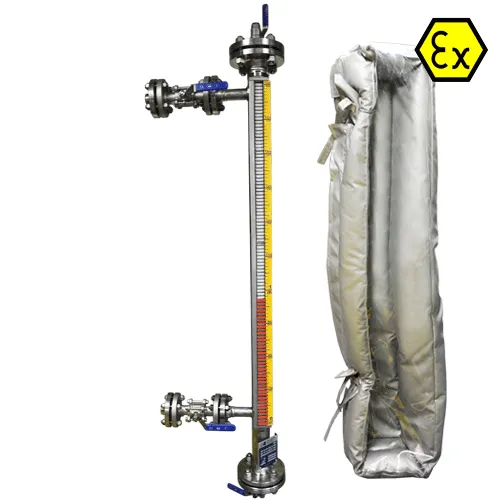

Конфигурация камер

Код заказа

Сертификаты

• Сертификат соответствия ТР ТС 032 «О безопасности оборудования, работающего под давлением» на индикаторы ILL-BM
• Сертификат соответствия ТР ТС 012 «О безопасности оборудования для работы во взрывоопасных средах» на индикаторы ILL-BM во взрывозащищенном исполнении

Документация

• Каталог байпасных индикаторов уровня РусАвтоматизация
• Паспорт и руководство по эксплуатации указателей уровня ILL-BM во взрывозащищенном исполнении
