Мутномеры Supmea

Назначение мутнометров Supmea

Прибор для измерения мутности или концентрации взвесей состоит из двух основных частей. Одна часть представляет собой контроллер (один из выпускаемого модельного ряда), предназначенный для преобразования полученной информации в нужный формат, отображения её на дисплее и коммуникации с внешними устройствами и сетями. Вторая часть – датчик мутности, сенсор, осуществляющий физический процесс измерения содержания в растворе взвешенных частиц. Датчик мутности реализует метод измерения поглощения и рассеивания инфракрасного света в толще раствора при ограничениях и геометрических соотношениях, регулируемых стандартом ISO7027. Это позволяет осуществить измерения, результаты которых не зависят от цветности раствора и засветки его от посторонних источников света.

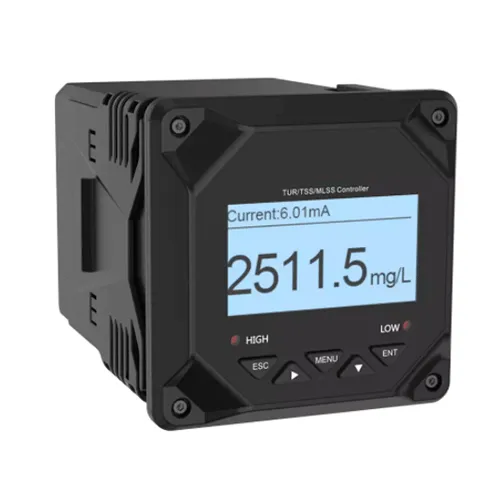

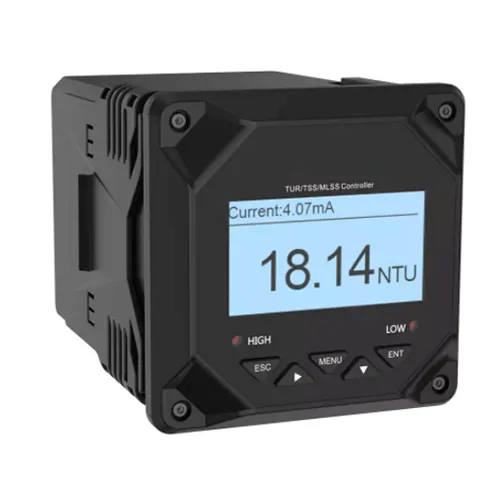

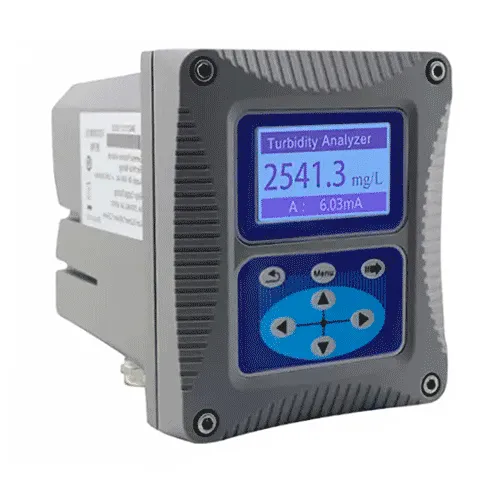

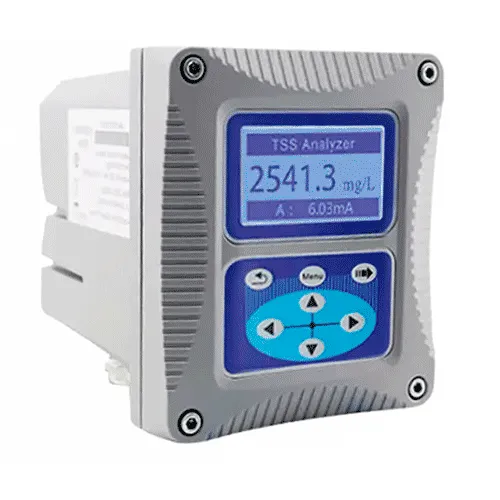

Измерители мутности и взвешенных частиц серий SUP-PTU и SUP-PSS позволяют осуществлять мониторинг в реальном времени состояния и хода процессов в водных растворах в системах технологического оборудования, обеспечивая точные показания со стабильной повторяемостью.

Конструктивные особенности мутнометров

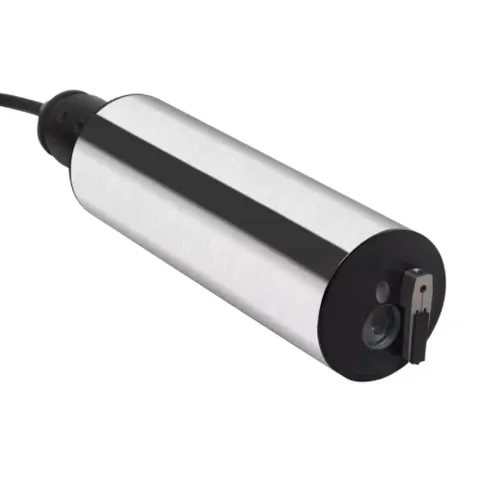

• Наличие функции самоочистки датчика SUP-PTU-8011.
• Разнообразие каналов внешней связи повышает функциональность приборов.
• Универсальный датчик SUP-PTU-8011 предназначен для работы во всех диапазонах измерений.

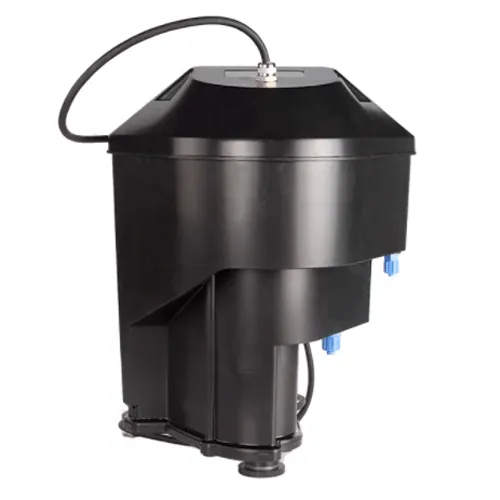

• Специализированный датчик SUP-PTU-8012 предназначен для измерений растворов с низкой мутностью и обеспечивает достаточно высокую точность в самом малом диапазоне.

Преимущества измерителей мутности и концентрации взвешенных частиц

• Функция самоочистки обеспечивает продолжительную работу прибора с высокой точностью и стабильностью результатов измерений.
• Функция самодиагностики упрощает настройку и поиск неисправности, повышает надежность функционирования системы приборов.
• Калибровка осуществляется поставщиком, но существует возможность двухточечной калибровки самим пользователем.
• Высокая степень защиты сенсоров от проникновения влаги и пыли – IP66/68.

Принцип работы мутнометров Supmea

В мутномерах производства компании Supmea применяются две системы единиц измерения содержания взвешенных частиц (мутности) в жидкости:

• соответствующая концентрации частиц в единице объема эталонной пробы (обычно на основе формазина) в мг/л;
• система единиц, используемая ВОЗ и именуемая NTU (Nephelometric Turbidity Unit).

Система приборов реализует инструментальное измерение поглощения и рассеивания света, происходящего в толще раствора за счет неоднородности его оптической плотности, в силу присутствия взвешенных частиц. Для измерений применяется метод относительной турбидиметрии, сочетающий в себе два основных метода: турбидиметрии – оценки рассеивания света, прошедшего насквозь через пробу раствора, и нефелометрии – оценки рассеянного света, отраженного в толще раствора под определенным углом к оптической оси пучка света. В относительной турбидиметрии находят соотношение интенсивности прошедшего сквозь раствор света к интенсивности рассеянного под углом 90°. Источник света и детектор прошедшего света находятся на одной оптической оси, а детектор рассеянного – на оси, отклоняющейся под прямым углом. Такой подход делает практически незначительными влияние посторонних засветок и влияние окрашивания раствора на результаты измерений.

В качестве источника света обычно используется инфракрасный светодиод с максимумом испускания на длине волны 860 нм и с шириной спектра порядка 60 нм. В качестве фотоприемников обычно применяются кремниевые фотодиоды или фотоумножители.

Калибровка приборов измерения мутности осуществляется с помощью стандартов с известной степенью мутности по нескольким точкам диапазона. В качестве стандартов используются, чаще всего, суспензии на основе полимера формазина, обладающего уникальными свойствами – воспроизводимостью и возможностью длительного хранения.

Области применения измерителей мутности и концентрации взвешенных частиц

В современной аналитической практике на различных производствах величина мутности (концентрации взвешенных частиц) является важным параметром. Его непрерывный контроль необходим по ходу технологических процессов в водоподготовке и водоотведении, химической и фармацевтической промышленности:

• для контроля загрязненности сточных вод и производственных сбросов;
• для измерения параметров выходного продукта в установках водоопреснения;
• для контроля качества воды в установках водоподготовки для потребления в ЖКХ и на производствах;
• в биологических исследованиях для подсчета количества клеток в растворах и изучения агрегации белков.

Документация

Подробные технические характеристики, габаритные размеры и другую полезную информацию вы найдете в документах.

• Каталог анализаторов жидкости Supmea
• Референс-лист анализаторов Supmea
