Индикаторы потока жидкости FI-IM11 в Москве

Назначение визуальных индикаторов потока FI-IM11

Визуальные индикаторы потока жидкости FI-IM11 представляют собой устройства со смотровым стеклом, через которое видно крыльчатку. Крыльчатка, при наличии потока среды, приходит в движение. Наблюдая за ее динамикой, можно оценивать различные параметры: скорость или интенсивность перемешивания, направление и наличие потока. Также возможно производить мониторинг состояния рабочих сред через их внешний вид: цвет, наличие примесей или загрязнений и др.

Устройства работают с жидкостями, в том числе с водными растворами и маслами, с газообразными средами, такими как воздух или технологический газ. Надежное резьбовое соединение позволяет многократно монтировать и демонтировать индикатор потока жидкости для визуального контроля при проверке исправности и чистке инженерной системы. Или возможна установка на определенный технологический узел для обеспечения оперативного визуального мониторинга по месту.

Преимущества индикатора потока жидкости FI-IM11

• Простая конструкция. Минимум рабочих элементов, долговечная крыльчатка, форма которой гарантирует минимальное сопротивление движению веществ.
• Возможность установки в любом положении. Вертикальная или горизонтальная ориентации не влияют на работоспособность.
• Быстрый и удобный доступ для обслуживания. При необходимости можно оперативно заменить стекло или уплотняющие элементы.
• Прочность и герметичность. Конструкция выдерживает достаточно высокое давление.

Принцип работы индикаторов FI-IM11

Конструкция модели FI-IM11-1 состоит из следующих основных элементов:

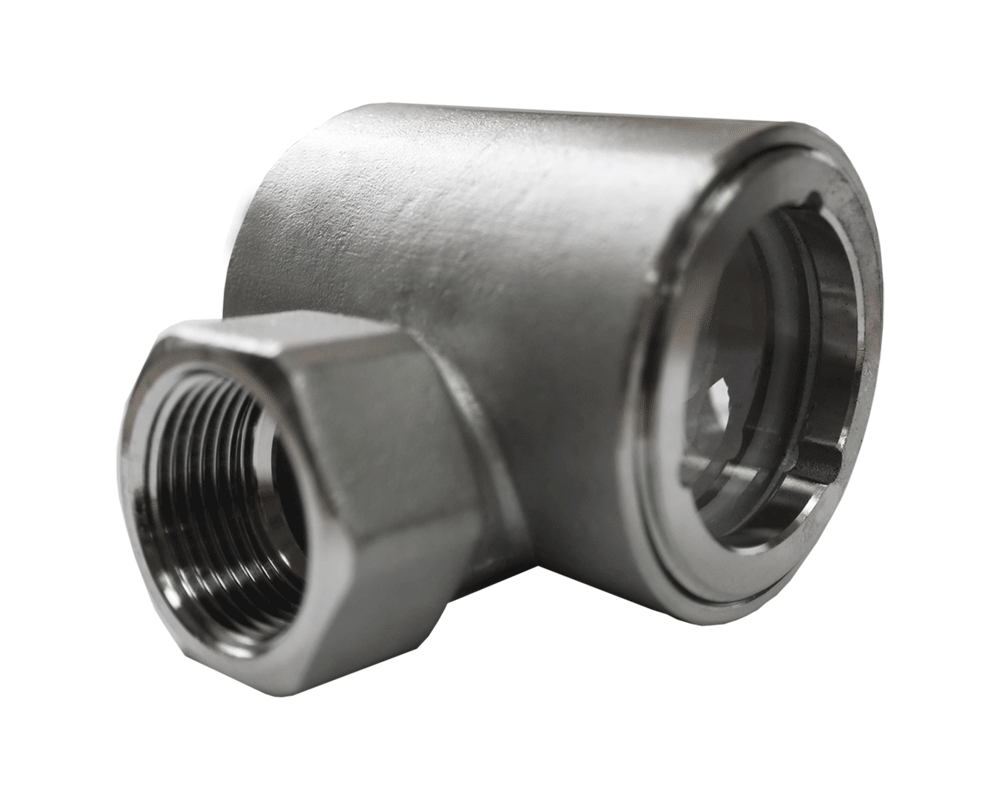

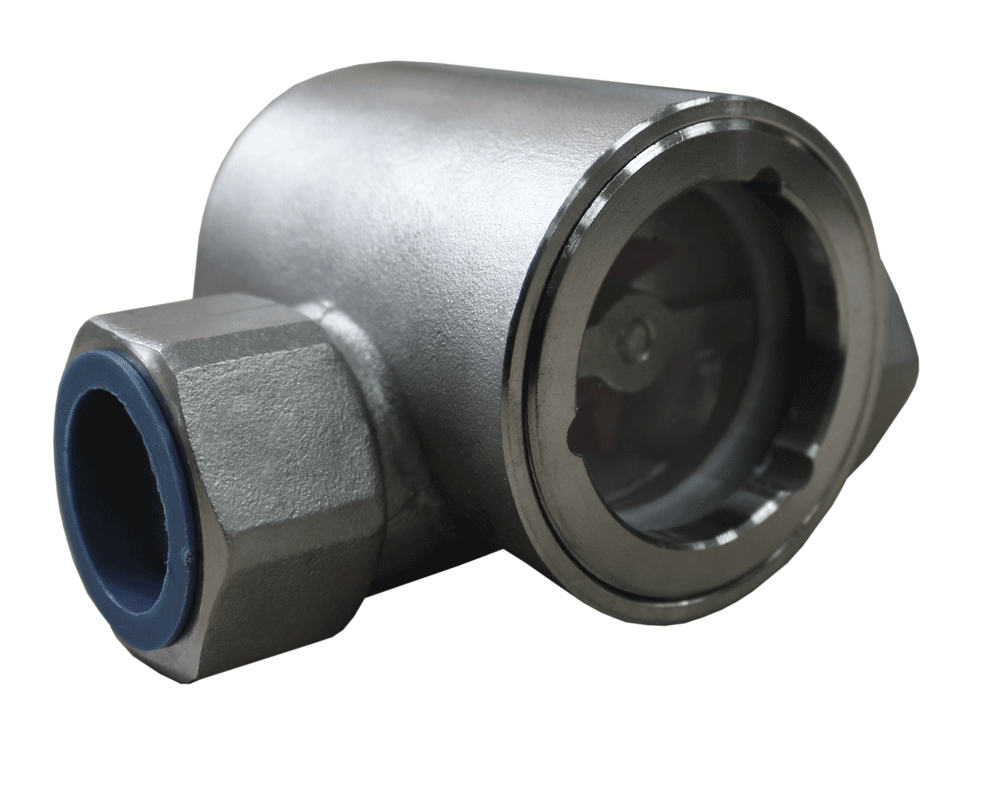

• Корпус выполнен в виде части трубопровода. На обоих концах – одинаковая резьба для технологического присоединения.

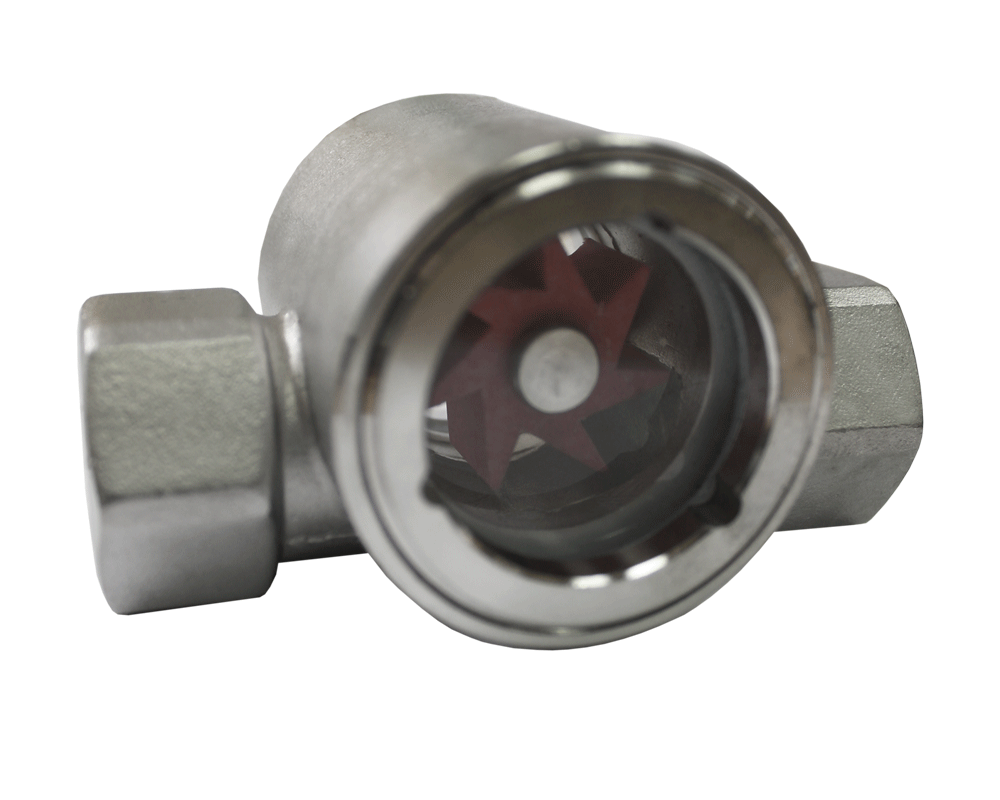

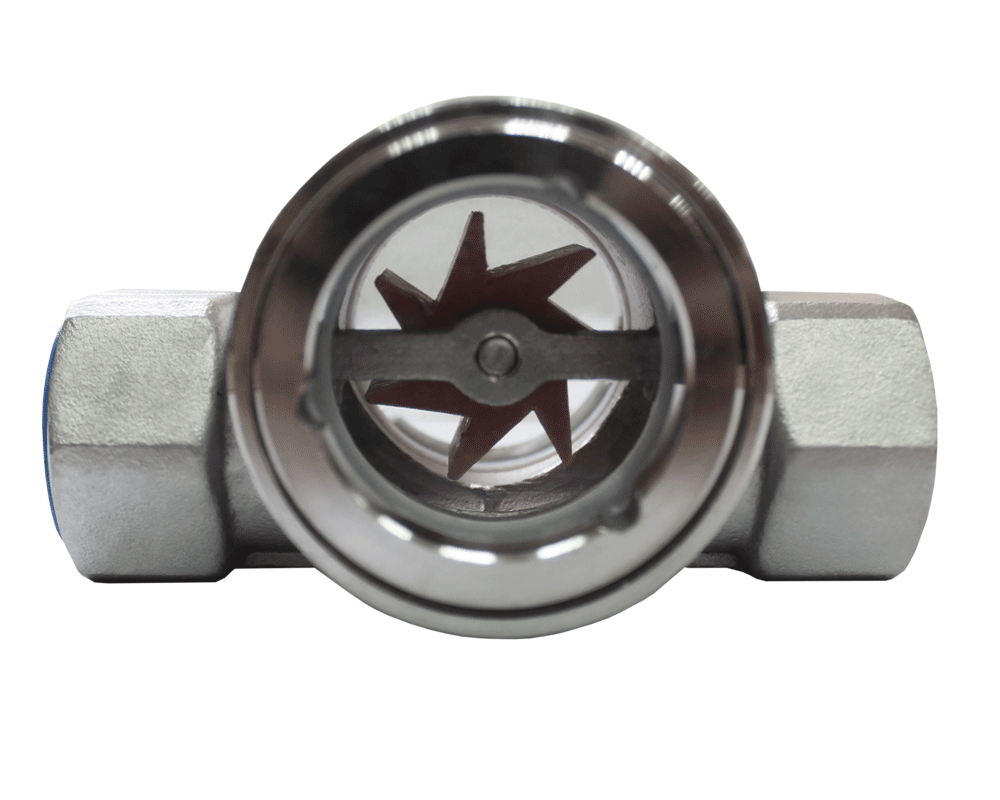

• Крыльчатка – элемент с лопастями, за счет которых происходит фиксация движения при наличии потока.

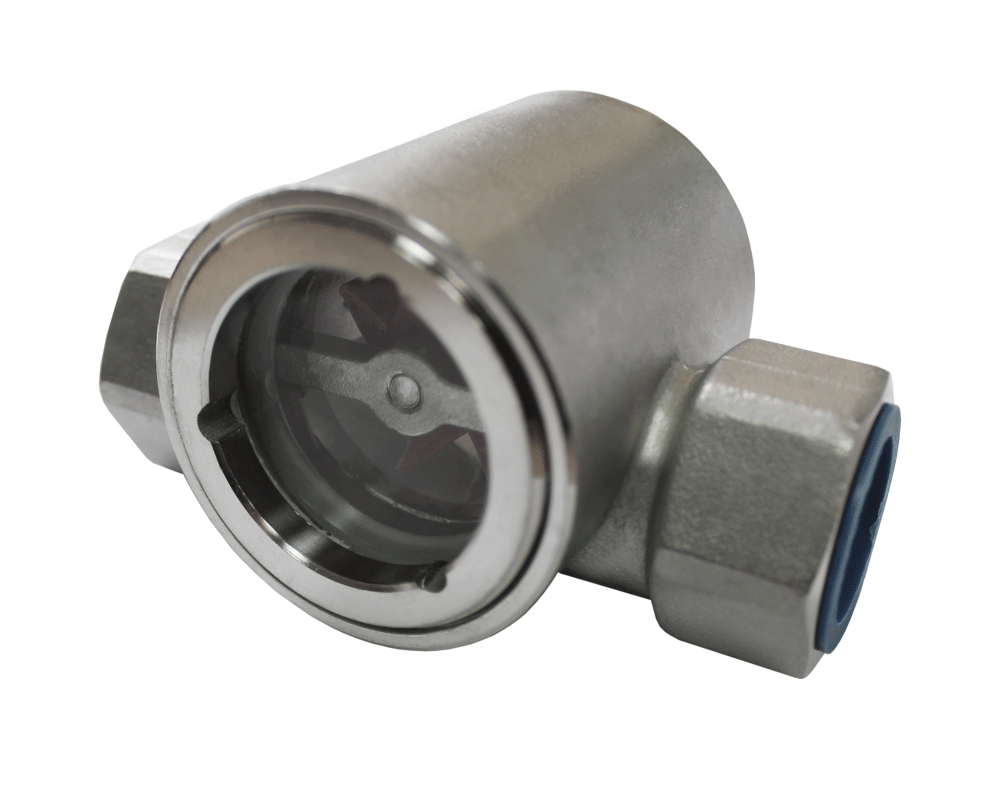

• Смотровое стекло располагается с двух сторон для удобства эксплуатации и установки. Полностью прозрачно, поэтому хорошо видно крыльчатку.

При прохождении жидкости в одну или другую сторону, лопастное колесо начинает вращаться в сторону направления потока. Интенсивность вращения зависит от скорости жидкости. По равномерности вращательного движения можно судить о постоянстве и равномерности потока.

Область применения визуальных индикаторов FI-IM11

Визуальный контроль потока жидких и газообразных сред – очень важная задача для многих промышленных отраслей, таких как:

• Электроэнергетика: турбины и охлаждающие системы.
• Очистные сооружения: оценка эффективности процессов аэрации и фильтрования.
• Химические, нефтехимические предприятия: контроль технологических потоков по месту.
• Инженерные системы: обогрев и кондиционирование зданий.
• Насосные станции: трубопроводы смазки и охлаждающих жидкостей.

Контроль подачи реагента при производстве модифицированного крахмала контролируемая среда: реагент

Контроль потока воды для стенда испытания РВД контролируемая среда: вода

Отзывы о применении

	«Контроль подачи реагента в цехе производства модифицированного крахмала»

Технические характеристики визуального индикатора потока FI-IM11-1

Эксплуатационные параметры визуального индикатора потока FI-IM11-1:

• Технологическое присоединение: от 1/8" до 2".
• Тип присоединения: резьбовое внутреннее NPT, BSPT, BSPP.
• Материалы
  • корпус: S304, S316, SS316L, углеродистая сталь;
  • уплотнения: PTFE, NBR, витон, графит;
  • смотровое стекло: закаленное, боросиликатное, кварцевое, алюмосиликатное;
  • крыльчатка: пластик или PTFE.
• Максимальная рабочая температура
  • для пластиковой крыльчатки с уплотнением из NBR/Витона: не более 100°C;
  • уплотнитель и крыльчатка из PTFE: не более 200°C.
• Максимальное рабочее давление: стандартное исполнение до 16 бар, опционально до 50 бар.
• Рабочие среды: вода, воздух, газ, масло и т.п.

Габаритные размеры

Купить визуальные индикаторы потока воды можно в следующих габаритных исполнениях:

FI-IM11-1-1/2 Присоединение DN15 (1/2")

FI-IM11-1-3/4 Присоединение DN20 (3/4")

Документация

Более подробное техническое описание индикатора FI-IM11-1 вы найдете в следующей документации:

• Лист технических данных на индикаторы потока жидкости FI-IM11-1
• Паспорт на индикаторы потока жидкости FI-IM11-1
