Требования к указателям потока гидросистемы термопластавтомата
Указатель потока в гидросистеме термопластавтомата должен соответствовать рабочим параметрам конкретной линии и условиям эксплуатации оборудования. При подборе проверяют допустимые давление и температуру, совместимость с гидравлической жидкостью, проходное сечение, материалы, тип присоединения и возможность безопасного обслуживания.
Автор: Дмитрий Слесарев
Время прочтения: 9 мин.

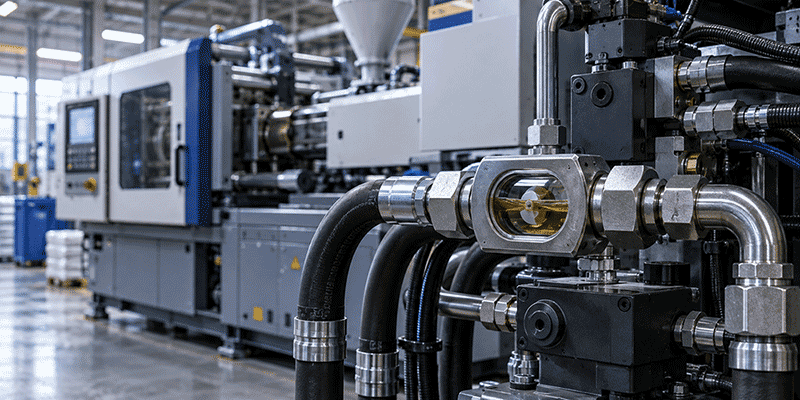

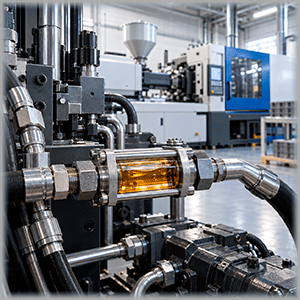

Гидравлическая система термопластавтомата (ТПА) может включать несколько контуров с разными режимами работы. Поэтому указатель потока выбирают не по характеристикам машины в целом, а с учетом условий на конкретном участке трубопровода.
Прибор встраивается непосредственно в линию и контактирует с рабочей жидкостью. Помимо наглядного контроля потока, от него требуются герметичность, механическая надежность и устойчивость к эксплуатационным нагрузкам. При этом конструкция указателя не должна заметно ухудшать гидравлические характеристики системы.
Какие параметры указателя потока необходимо проверить
Основные требования определяются параметрами гидросистемы и назначением участка, на котором планируется установка. Их удобно оценивать комплексно.
| Параметр | Что необходимо проверить | Почему это важно |
| Рабочее давление | Соответствие допустимого давления прибора параметрам линии и возможным переходным режимам | В гидросистеме возможны изменения нагрузки и пульсации |
| Температура | Рабочий диапазон прибора с учетом нагрева жидкости | Температура влияет на уплотнения и другие контактирующие со средой детали |
| Рабочая жидкость | Совместимость материалов корпуса, уплотнений и внутренних элементов | Неподходящие материалы могут быстрее терять эксплуатационные свойства |
| Расход и проходное сечение | Соответствие характеристикам конкретной линии | Указатель не должен создавать избыточное сопротивление потоку |
| Тип присоединения | Размер и конструкцию подключения к трубопроводу | От правильного монтажа зависят герметичность и удобство обслуживания |
| Условия эксплуатации | Вибрации, циклические нагрузки, риск механического повреждения | Эти факторы влияют на ресурс корпуса, соединений и смотрового элемента |
| Условия осмотра | Видимость окна и доступ к прибору | Оператор должен иметь возможность быстро проверить наличие потока |
При подборе параметры рассматривают совместно. Например, подходящий размер резьбы еще не означает, что конкретное исполнение соответствует давлению, температуре и рабочей среде данного контура.
Рабочее давление и переменные нагрузки
Для указателя определяющим является давление непосредственно в месте установки. При выборе учитывают особенности работы гидропривода: переключение исполнительных механизмов, изменение расхода и другие переходные процессы.
ТПА работает циклически, поэтому корпус, соединения, смотровые элементы и уплотнения указателя должны сохранять герметичность и работоспособность при повторяющихся нагрузках.
По этой причине сначала определяют эксплуатационные параметры линии, а затем сопоставляют их с паспортными характеристиками выбранного исполнения.
Температура и свойства рабочей жидкости
Допустимый температурный диапазон также выбирают с учетом конкретного оборудования. Нагрев жидкости зависит от нагрузки на гидросистему, продолжительности работы, эффективности охлаждения и других факторов.
Одновременно проверяют химическую совместимость контактирующих материалов с используемой жидкостью. Уплотнения подбирают с учетом рабочей жидкости и температуры, поскольку от их состояния зависит герметичность.
Например, в исполнении IFL-IG-E41-15-FB применяются уплотнения FPM и корпус из нержавеющей стали. При выборе прибора характеристики этих материалов сопоставляют со свойствами рабочей среды.
Требования к конструкции и материалам
Индикатор потока в течение всего срока эксплуатации сохраняет механическую прочность и герметичность. Это требование относится к корпусу, смотровой части, уплотнениям и присоединительным элементам.
Материал корпуса выбирают с учетом рабочей среды и условий эксплуатации. Важны его коррозионная стойкость и устойчивость к механическим нагрузкам.
Для смотрового окна имеют значение прочность и прозрачность. Загрязнение или помутнение затрудняет контроль потока, поэтому смотровое окно должно быть доступно для периодического осмотра и очистки.
Уплотнения подбирают с учетом рабочей жидкости и температуры. Помимо совместимости со средой, важно, чтобы материал сохранял эластичность и герметичность в процессе эксплуатации.
Видимость потока
Смотровая часть должна позволять оператору быстро определить, движется ли жидкость по линии. На качество наблюдения влияют прозрачность среды, расход, освещение и положение прибора.

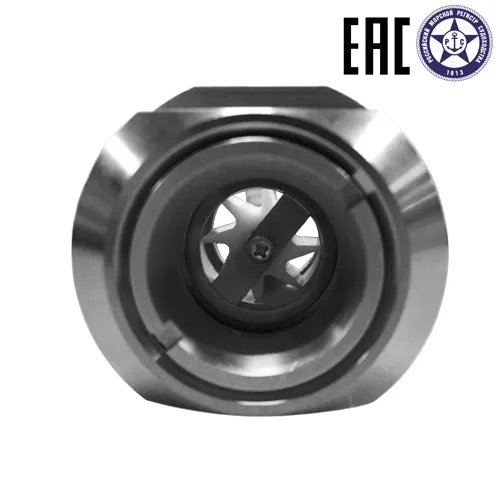

Если движение жидкости различается недостаточно отчетливо, может использоваться дополнительный визуальный элемент. Например, в модели IFL-IG-E41-15-K-W предусмотрена крыльчатка для более заметной индикации потока. При этом способ визуализации выбирают уже после проверки основных рабочих характеристик прибора.
Влияние указателя на работу гидросистемы
Поскольку прибор устанавливается непосредственно в трубопровод, необходимо учитывать его внутреннюю геометрию. Один из значимых параметров – проходное сечение.
Оно может отличаться даже у моделей с одинаковым присоединительным размером. Поэтому при подборе следует оценивать не только диаметр или тип резьбы, но и пропускную способность прибора.
Особенно важно это для участков, чувствительных к потерям давления. Указатель должен обеспечивать необходимый визуальный контроль без нежелательного изменения режима циркуляции жидкости.
С расходом связан и выбор размера прибора. При недостаточной скорости движения среды визуальный контроль может быть затруднен, а чрезмерное сужение прохода способно увеличить гидравлическое сопротивление.
Таким образом, проходное сечение выбирают в соответствии с расходом и конструкцией трубопровода, а не только по удобству подключения.
Требования к монтажу и обслуживанию
Способ присоединения указателя должен соответствовать конструкции трубопровода и обеспечивать надежную герметизацию. В зависимости от системы применяются резьбовые, фланцевые и другие варианты подключения.
Для участков, которые приходится периодически разбирать, удобны разъемные конструкции. Например, IFL-IG-E41-15-NG-W имеет исполнение с накидными гайками, что упрощает демонтаж прибора при обслуживании.
Сам указатель не должен компенсировать несоосность трубопровода или воспринимать дополнительные изгибающие нагрузки. При наличии вибраций важно предусмотреть надежное крепление соседних участков линии.
Доступность и защита смотрового окна
Место установки выбирают так, чтобы оператор мог контролировать поток без демонтажа соседних элементов или сложного доступа к оборудованию.
При этом необходимо учитывать расположение подвижных узлов ТПА и вероятность случайного механического воздействия. Смотровая часть не должна находиться там, где ее легко повредить инструментом или элементами оборудования.
Доступ требуется и для технического обслуживания. Периодически необходимо проверять состояние соединений и уплотнений, очищать смотровое окно и контролировать отсутствие следов утечки.
Требования к указателям в разных контурах ТПА
Условия выбора зависят от назначения контролируемой линии, поэтому одну модель не стоит рассматривать как универсальное решение для всей гидросистемы.
Для рабочих гидравлических линий прежде всего оценивают давление, динамику нагрузки и требования к механической прочности. На возвратных участках дополнительно учитывают сопротивление фильтров, теплообменников и другой арматуры.
В контурах охлаждения, смазки и других вспомогательных системах важны небольшой расход, компактность прибора и удобство визуального контроля.
Сначала определяют параметры конкретной линии, затем сверяют их с характеристиками указателя и после этого выбирают конструктивное исполнение и способ присоединения.
В линейке индикаторов потока жидкости IFL представлены варианты с разными способами подключения и конструкцией смотровой части. Это позволяет выбирать исполнение исходя из параметров и особенностей конкретного участка гидросистемы.
Указатель потока подбирают с учетом реальных условий работы конкретного контура ТПА. При этом оценивают давление и температуру, свойства рабочей жидкости, расход, проходное сечение, материалы, тип присоединения и условия монтажа.
Такой подход помогает выбрать прибор, который обеспечивает наглядный контроль потока и при этом соответствует параметрам гидравлической системы.
