Датчики давления X|act_i в Москве
Датчик давления X|ACT i с высокой точностью измеряет давление жидких и газообразных рабочих сред, нагретых до 300°C. Пьезорезистивный сенсор обладает высокой стабильностью, а искробезопасное исполнение обеспечивает надёжную работу в сложных условиях производства.
Диапазон измерений датчика X|ACT i – от 0…400 мбар до 0…40 бар (от 0…40 кПа до 0…4,0 МПа). Цифровой электронный усилитель обеспечивает термокомпенсацию сигнала и повышает линейность измерений. Результат измерений наглядно отображается на ЖК дисплее Датчик подключается по 2-х проводной схеме и имеет выходной токовый сигнал 4…20 мА. Датчик имеет широкий диапазон настроек смещения и демпфирования. Модификации датчика X|ACT i позволяют использовать его в пищевой и химической промышленности с HART протоколом и в искрозащищённом исполнении.
Быстрый просмотр
|
Под заказ

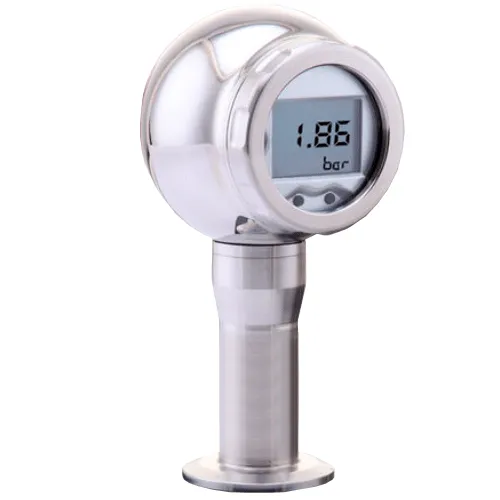

Артикул: X|act_i 511-2002 (0...17 бар)-КН-H-1-M10-C62-1-F-2-00R-ГП
Гигиенический датчик давления X|act_i 511-2002 (0...17 бар)-КН-H-1-M10-C62-1-F-2-00R-ГП будет идеален для измерения давления химически агрессивных сред или вязких сред с температурой до 300°C в пищевом производстве.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: X|act_i 512-4002-FV-1-1-АК0-800-1-1-1-00R-ГП
Гигиенический датчик давления X|act_i 512-4002-FV-1-1-АК0-800-1-1-1-00R-ГП будет идеален для измерения давления химически агрессивных сред или вязких сред с температурой до 300°C в пищевом производстве.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: X|act_i 511-1002-А0-1-1-АК0-800-1-0-1-150-ГП
Гигиенический датчик давления X|act_i 511-1002-А0-1-1-АК0-800-1-0-1-150-ГП будет идеален для измерения давления химически агрессивных сред или вязких сред с температурой до 300°C в пищевом производстве.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: X|act_i 511-4001-А0-1-1-АК0-800-1-0-1-150-ГП
Гигиенический датчик давления X|act_i 511-4001-А0-1-1-АК0-800-1-0-1-150-ГП будет идеален для измерения давления химически агрессивных сред или вязких сред с температурой до 300°C в пищевом производстве.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: X|act_i 511-4002-А0-1-1-АК0-800-1-3-1-00R-ГП
Гигиенический датчик давления X|act_i 511-4002-А0-1-1-АК0-800-1-3-1-00R-ГП будет идеален для измерения давления химически агрессивных сред или вязких сред с температурой до 300°C в пищевом производстве.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: X|act_i 511-2001-A0-1-1-M10-F14-1-0-1-00R
Гигиенический датчик давления X|act_i 511-2001-A0-1-1-M10-F14-1-0-1-00R будет идеален для измерения давления химически агрессивных сред или вязких сред с температурой до 300°C в пищевом производстве.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
Преимущества датчиков давления X|ACT i
- Различные варианты расположения дисплея для датчика в корпусе из нержавеющей стали
- Настройка прибора при помощи клавиш на модуле дисплея
- Штампованный алюминиевый или литой стальной корпус для работы в сложных условиях
- Высокая точность измерений
- Долговременная стабильность калибровочных характеристик
- Продолжительный срок службы
Применение датчика X|ACT i
Датчик давления X|ACT i сохраняет свою работоспособность в самых сложных условиях, поэтому его применение оправдано в следующих сферах:
- станки и обрабатывающие центры
- гидравлические прессы
- инжекционные прессовые машины
- погрузочное и разгрузочное оборудование
- подъёмные и строительные механизмы
- подвижные гидравлические установки
- испытательные стенды
Технические характеристики датчика давления X|ACT i
Датчик давления X|ACT i имеет следующие технические характеристики:
| Диапазоны давления | |||||||
| Номинальное давление изб. | 0,4 | 1 | 2 | 4 | 10 | 20 | 40 |
| Номинальное давление абс. | - | 1 | 2 | 4 | 10 | 20 | 40 |
| Максимальная перегрузка | 2 | 5 | 10 | 20 | 40 | 80 | 105 |
| Диапазоны вакууметрического давления | |||||
| Номинальное давление | -0,4…0,4 | -1…1 | -1…2 | -1…4 | -1…10 |
| Максимальная перегрузка | 2 | 5 | 10 | 20 | 40 |
| Выходной сигнал/Питание | |
| Стандартное исполнение: 2-х проводное | Токовый выход: 4…20 мА / UB= 10…30 В Ex-версия: UB= 10…28 В Настройка параметров при помощи дисплея: Смещение: 0…90% ДИ; Диапазон: 1:10 |
| Версия с протоколом HART | По запросу / в Ех-исполнении - по умолчанию |
| Характеристики | |
| Основная погрешность (нелинейность, гистерезис, воспроизводимость) | ≤±0,1 % ДИ (Диапазон измерений) |
| Сопротивление нагрузки | Стандарт: Rmax=[(UВ-UВ min)/0,02] Ом HART: Rmin=250 Ом |
|
Влияние отклонения напряжения |
Напряжение питания: ≤±0,05% ДИ/10 В Сопротивление нагрузки: ≤±0,05% ДИ/кОм |
|
Демпфирование |
Время отклика: 200 мс Электронная предустановка демпфирования до 99,9 с |
| Влияние температуры | |
| [%ДИ / 10 К] | ≤ ±(0,1 х номинальный / установленный диапазон измерения) |
| Диапазон термокомпенсации | -20…80оС |
| Электробезопасность | |
| Сопротивление изоляции | >100 МОм |
| Защита от короткого замыкания | Постоянно |
| Защита от неправильного подключения | Во всех вариантах исполнения |
| Электромагнитная совместимость | Излучение и защищённость согласно EN 61326 |
| Искробезопасный вариант исполнения | 0ExiaIICT4 Максимальные безопасные величины: напряжение 28 В, ток 93 мА, мощность 660 мВт |
| Температурный диапазон | |
| Измеряемая среда | -40…125оС Опция:0-150оС /0-300оС |
| Электроника / компоненты | -20…70оС |
| Хранение | -30…80оС |
| Устойчивость к механическим воздействиям | |
| Вибростойкость | 5 g RMS (20…2000 Гц) |
| Ударопрочность | 100 g / 11 мс |
| Электрическое подключение | |
| Корпус из нержавеющей стали | РазъемМ12х1 (4-конт.) / Другое - под заказ |
| Алюминиевый корпус | Терминальный зажим; кабельный ввод М20х1,5 (d = 5…14 мм) |
| Механическое присоединение | |
| Стандартное исполнение | G 1/2", М20х1,5, 1/2" NPT, торцевая мембрана, G 1" периферийное уплотнение, Clamp, DIN 11851, «sandwich», M22x1,5, фланец, Varivent, DRD и др. |
| Присоединение для клапана | PASVE G 1" |
| Дисплей | |
| Тип | ЖКИ, видимая область 32,5 х 22,5 мм |
| Дисплей | 5-символьный, 7-сегментный, высота символа 8 мм, диапазон индикации ±9999 |
| Дополнительный дисплей | 8-символов t, 14-сегментный, высота символа 5 мм |
| Bargraph | 52-сегментный |
| Погрешность | 0,1% ± 1 ед. посл. разр. |
| Заполняющая жидкость | |
| Стандартное исполнение | Силиконовое масло |
| Дополнительно | Пищевое масло / Галокарбон / Другое - под заказ (Вариант не для механического присоединения G 1/2’’ EN 837 и 1/2’’ NPT) |
| Конструкционные материалы | |
| Корпус | Нержавеющая сталь 1.4301 (304) / с алюминиевым покрытием |
| Штуцер | Нержавеющая сталь 1.4435 (316L) / Другое - под заказ |
| Стекло | Антибликовое, ударопрочное |
| Уплотнение | Стандартно: FKM (фтористый каучук - витон) / Другое - под заказ |
| Мембрана | Нержавеющая сталь 1.4435 (316L) |
| Контактирующие со средой части | Штуцер, уплотнение, мембрана |
| Прочее | |
| Потребление тока | 25 мА max |
| Степень защиты | IP 67 |
| Вес | от 0,4 кг (зависит от исполнения механического присоединения) |
| Установочное положение | Датчики давления калибруются в вертикальном положении с направлением штуцера вниз. Эксплуатация датчиков в другом положении может повлиять на характеристики при диапазоне измерения датчика ≤1 бар. |
| Срок службы | >100 x 106 циклов |
Таблица заказа датчика X|ACT i
Заказать датчик давления X|ACT i можно по таблице модификаций:
| X|ACT i | – | 511 | – | 2001 | – | KH | – | 1 | – | 1 | – | M10 | – | Z00 | – | 1 | – | 1 | – | 1 | – | 00R | ||
|
Измеряемое давление 511: избыточное 512: абсолютное |
||||||||||||||||||||||||
|
Перегрузочный диапазон |
||||||||||||||||||||||||
|
Корпус/Индикация KH: Cтальной шарообразный/ боковой дисплей K4: Cтальной шарообразный/ 45 град. дисплей KV: Cтальной шарообразный/ верхний дисплей FV: Стальной полевой с дисплеем FN: Стальной полевой AN: Алюминиевый A0: Алюминиевый c дисплеем |
||||||||||||||||||||||||
|
Выходной сигнал 1: 4…20 мA / 2-х пров. H: 4…20 мА/ 2-х пров./ HART E: 4…20 мА/ 2-х пров./ 0ExiaIICT4 I: 4…20 мА/ 2-х пров./ HART/ 0ExiaIICT4 9: другой (указать при заказе) |
||||||||||||||||||||||||
|
Основная погрешность 1: 0,10% I: 0,1 % + калибровка на диапазон заказчика 9: другая (указать при заказе) P: 0,10 % с протоколом |
||||||||||||||||||||||||
|
Электрическое присоединение M10: М12х1 (4-конт.) (Binder 713)/ металл (для шарообразного корпуса) AK0: Клеммы (для алюминиевого и полевого корпуса) Кабельный ввод М20х1,5 (Ø=5…14 мм) 999: другое (указать при заказе) |
||||||||||||||||||||||||
|
Механическое присоединение 200: G 1/2" EN 837-1/-3 (манометрическая) 800: М20х1,5 EN 837-1/-3 (манометрическая) N00: 1/2" NPT (K 1/2'' по ГОСТ 6111-52) Z00: G 1/2" DIN 3852 торцевая мембрана (PN≥2,5 бар) Z04: M20x1,5 DIN 3852 торцевая мембрана (PN≥2,5 бар) Z30: G 3/4" DIN 3852 торцевая мембрана (PN≥0,6 бар) Z31: G 1" DIN 3852 торцевая мембрана (PN≥0,25 бар) Z33: G 1 1/2" DIN 3852 торцевая мембрана (PN≥0,1 бар) Z41: G 1" периферийное уплотнение (PN≥0,25 бар) K31: G 1" конус C61: Clamp DN 1” (PN≥0,6 бар) C62: Clamp DN 1 1/2” (PN≥0,4 бар) C63: Clamp DN 2” (PN≥0,25 бар) M73: DIN 11851 DN 25 (PN≥0,6 бар) M75: DIN 11851 DN 40 (PN≥0,4 бар) M76: DIN 11851 DN 50 (PN≥0,25 бар) S61: "sandwich" DIN 2501 DN 25 (PN≥0,1 бар) S76: "sandwich" DIN 2501 DN 50 (PN≥0,1 бар) S80: "sandwich" DIN 2501 DN 80 (PN≥0,1 бар) D15: M22x1,5 DIN 3852 (PN≥2,5 бар) F13: фланец DN 50/ PN16 (0,1≤PN≤16 бар) F14: фланец DN 80/PN40 (0,1≤PN≤16 бар) F20: фланец DN 25/ PN40 (0,25≤PN≤40 бар) F23: фланец DN 50/ PN40 (0,1≤PN≤40 бар) F25: фланец DN 100/ PN16 (0,1≤PN≤16 бар) P41: Varivent DN 40/50 999: другое (указать при заказе) |
||||||||||||||||||||||||
|
Материал мембраны 1: Нержавеющая сталь 1.4435 T: Тантал 9: другой (указать при заказе) |
||||||||||||||||||||||||
|
Уплотнение (только для резьбового присоединения) 0: Без уплотнений (для Clamp и DIN 11851) 1: Витон (FKM) (PN<40 бар) F: Витон (Parker) (для исполнения 022) (PN<100 бар) 2: Без уплотнений - сварка (только для EN 837-1/-3) (исполнение 022) (1,0 бар≤РN≤170 бар) 5: NBR 3: EPDM 9: другое (указать при заказе) |
||||||||||||||||||||||||
|
Заполняющая жидкость 1: Силиконовое масло 2: Масло для применения в пищевой промышленности C: Галокарбон 9: другая (указать при заказе) |
||||||||||||||||||||||||
|
Исполнение 00R: Стандартное (адаптирован к эксплуатации в РФ) 022: Температурная компенсация -40…+60°C 150: Радиатор для температур от 125°C до 150°C (1 бар≤РN≤150 бар) 200: Радиатор для температур от 150°C до 300°C (1 бар≤РN≤150 бар) 999: другое (указать при заказе) |
||||||||||||||||||||||||
Дополнительные опции
- Специальный диапазон давлений
- Замена типов механического и электрического подключения
- Трёхпроводная схема подключения
- Уменьшенные размеры
- Искробезопасное исполнение
Документация
Все данные по установке, подключению, обслуживанию и настройке есть в следующей документации производителя датчика давления X|ACT i:
