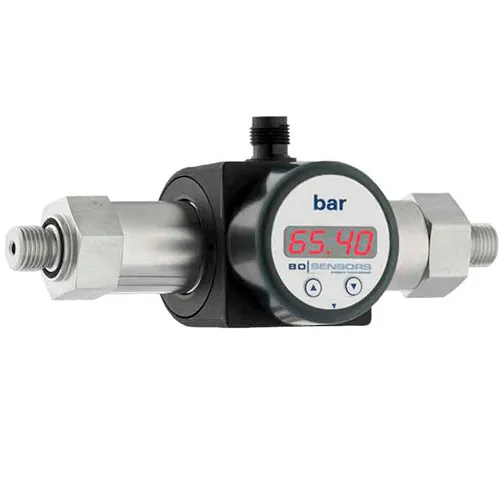

Датчики давления DMD 831 в Москве

Конструктивные особенности датчиков дифференциального давления серии DMD 831

Из основных конструктивных особенностей датчиков DMD 831 стоит выделить следующее:

• Корпус защищен от пыли и влаги в соответствии с IP65;
• Наличие встроенного цифрового дисплея;
• Прочная конструкция датчика герметична и обеспечивает надежную работу в тяжелых условиях эксплуатации;
• Небольшие габариты.

Преимущества датчиков давления DMD 831 с цифровым дисплеем

Далее приведены главные преимущества датчиков DMD 831:

• Широкий набор областей применения датчика;
• Отличные эксплуатационные характеристики (широкий диапазон рабочей температуры, высокая точность);
• Кроме выходного аналогового сигнала могут быть до двух релейных;
• Наличие электрических защит:
  • от неправильного подключения,
  • от короткого замыкания,
  • от перепада питающего напряжения;
• Рабочая часть конструкции датчика изготовлена из нержавеющей стали;
• Имеется действительный сертификат типа СИ.

Прочный корпус прибора обеспечивает надежную работу. Встроенные защиты прибора позволяют не беспокоиться о неправильном подключении или возможном коротком замыкании.

Принцип работы датчиков дифференциального давления DMD 831

Данный тип датчиков измеряет перепад давления с помощью тензореститора. На его тензорезистор подается давление с двух сторон через мембраны, и, в зависимости от деформации в одну или другую сторону, вычисляется значение перепада давления.

Более подробно ознакомиться с принципом действия датчиков перепада давлений вы можете на следующей странице.

Применение датчиков перепада давления DMD 831

Датчики перепада давления DMD 831 могут быть использованы в производственном процессе для решения следующих задач:

• Контроль расхода газа или жидкости (с помощью диафрагмы);
• Контроль уровня в емкостях, которые находятся под давлением (метод перепада давлений);
• Контроль загрязненности различных фильтрующих элементов;
• Контроль работы насосного и компрессорного оборудования.

Стоит отметить, что данные устройства способны выдерживать давление с одной стороны равное 100% от шкалы диапазона измерения. Это позволяет, при необходимости, использовать данные приборы в качестве датчиков избыточного давления.

У данных датчиков отличные эксплуатационные характеристики, которые позволяют работать в тяжелых условиях. Поэтому датчики DMD 831 успешно применяются в следующих отраслях промышленности:

• Химическая – например, на компрессорных установках сжатия воздуха или газа, по перепаду давления между входом и выходом ступени компрессора можно судить о правильной работе компрессора;
• Нефтехимическая;
• Пищевая – например, на фильтровальных установках по перепаду давления можно судить о степени загрязненности фильтра;
• Фармакологическая;
• Водоочистные сооружения;
• Теплоснабжение – например, в газовых котельных можно контролировать расход газа с помощью данного датчика и диафрагмы;
• Энергетика;
• Лабораторное оборудование и стенды.

Общие технические характеристики датчиков давления DMD 831

• Питающее напряжение: 24 В DC;
• Потребляемый ток: не более 60 мА;
• Точность измерений: ±2%;
• Диапазоны контролируемого давления: от 0-2 мбар до 70 бар;
• Диапазон температуры окружающей среды: -25…+85°C;
• Диапазон температуры рабочей среды: -40…+125°C;
• Технологическое присоединение: G1/2'' DIN 3852, G1/2'' EN 837 -1/-3, G1/4'' DIN 3852, G1/4'' EN 837 -1-3, 1/2'' NPT, 1/4'' NPT и др.;
• Тип сенсора: тензорезистор (кремниевый);
• Тип выходного сигнала: 4-20 мА, подключение с помощью 3х проводов;
• Материалы основных узлов датчика:
  • штуцер – нержавеющая сталь марки 1.4404(316L),
  • корпус – PA 6.6, поликарбонат,
  • уплотнение – FKM или другое,
  • мембрана – нержавеющая сталь марки 1.4435(316L);
• Цифровой дисплей: ЖК, 4х разрядный циферблат, диапазон от -1999 до +9999, задержка измерения от 0,3 до 30 секунд (программируемая);
• Тип электрического подключения: штекер 5 контактный (IP67), М12х1;
• Степень защиты: IP65;
• Вес прибора: 350 граммов.

Габаритные и присоединительные размеры

Электрическое подключение и присоединения

Документация

Код заказа и полные технические характеристики прибора вы найдете в документации ниже:

• Технические характеристики и код заказа DMD 831
• Инструкция по эксплуатации
