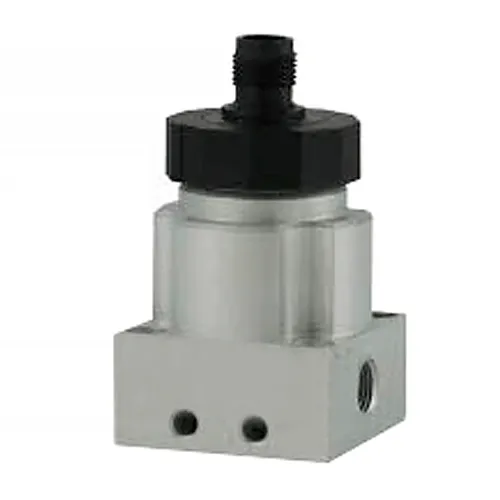

Датчики давления DMD 341 в Москве

Конструктивные особенности датчиков дифференциального давления серии DMD 341

• Компактная и прочная, виброустойчивая конструкция.
• Возможность разнообразного выбора пользователем вида механического присоединения к процессу: M20×1,5; G1/8" внутренняя; G1/4" внутренняя; G1/2" внутренняя; 7/16 UNF; ниппель Ø6 мм.
• Возможность исполнения датчика со встроенным цифровым дисплеем и релейными выходами.

Преимущества датчиков давления DMD 341

• Возможность широкого и гибкого выбора пользователем диапазона измерений перепадов давления.
• Датчики защищены от короткого замыкания цепей, обрыва питающих и сигнальных линий, изменения полярности напряжения питания на противоположное.
• Наличие действующего сертификата средств измерений.
• Высокая степень защиты от факторов внешнего воздействия – IP65, IP67.

Принцип работы датчиков дифференциального давления DMD 341

Датчики перепада давления осуществляют сравнение давлений в двух разделенных собственных полостях, соединенных с соответствующими технологическими объемами. В состав устройства DMD341 входят два основных блока: блок измерения дифференциального давления и электронный преобразователь сигнала. Оба блока конструктивно объединены в одном корпусе из алюминия.

Измерительный блок состоит из стального корпуса, на металлостеклянном основании которого закреплен первичный преобразователь, выполненный на монокристаллической кремниевой пластине – мембране. На мембране диффузным методом располагаются тензорезисторы, соединенные в мостовую схему. Разность давлений в разделяемых мембраной полостях вызывает деформацию последней, изменяя сопротивление тензорезисторов и способствуя разбалансировке мостовой схемы. Электрический сигнал разбаланса через герметичные выводы передается на электронный преобразователь, который осуществляет, помимо питания тензорезистивной мостовой схемы, также линеаризацию, термокомпенсацию и преобразование сигнала до унифицированного формата – токового или по напряжению.

Возможно также исполнение датчика DMD341 со встроенным светодиодным дисплеем и двумя релейными выходными сигналами; таким образом, такое устройство представляет собой датчик реле дифференциального давления.

Применение датчиков перепада давления DMD 341

Датчики перепада давления DMD 341 используются для измерений разности давлений в двух средах в относительно малых диапазонах, либо для измерения разрежения в среде относительно атмосферного. Датчики находят применение:

• в установках вентиляции и кондиционирования промышленных и гражданских зданий и сооружений;
• в установках по производству стекла и кирпича;
• в установках различного назначения для контроля степени загрязненности фильтров.

Технические характеристики датчиков давления DMD 341

• Напряжение питания: 2-х пров. соединение: 8…32 В DC, 3-х пров. соединение: 14…30 В DC
• Диапазон измеряемого давления: от 0…6 мбар до 0…1 бар
• Точность измерений: ±0,35%, ±1%, ±2%
• Температура окружающей среды: -25…+85°C
• Температура измеряемой среды: -25…+125°С
• Присоединение к процессу: М20х1,5; G ½"(внутр.); G ¼" (внутр.); 7/16"UNF, ниппель Ø6мм
• Выходные сигналы: 2-х пров. соединение: 4…20 мА, 3-х пров. соединение: 0…20 мА, 0…10 В
• Степень защиты: IP67
• Сенсор: кремниевый тензорезистивный
• Электрическое присоединение: DIN 43650

Габаритные и присоединительные размеры

Типы электрических присоединений

Документация

• Каталог датчиков давления DMD 341
• Руководство по эксплуатации

Сертификаты

• Свидетельство об утверждении типа средств измерений OC.C.30.004.A №74837
