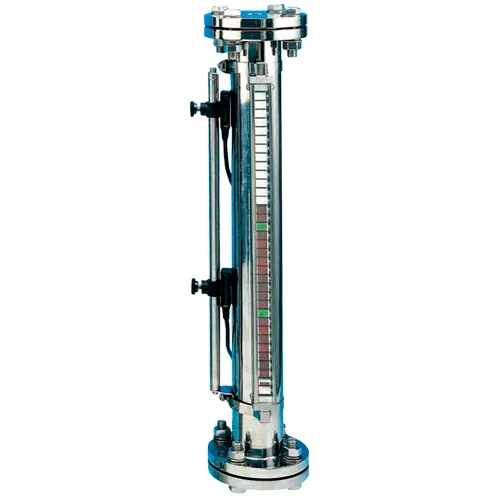

Байпасные уровнемеры для жидкости EF в Москве

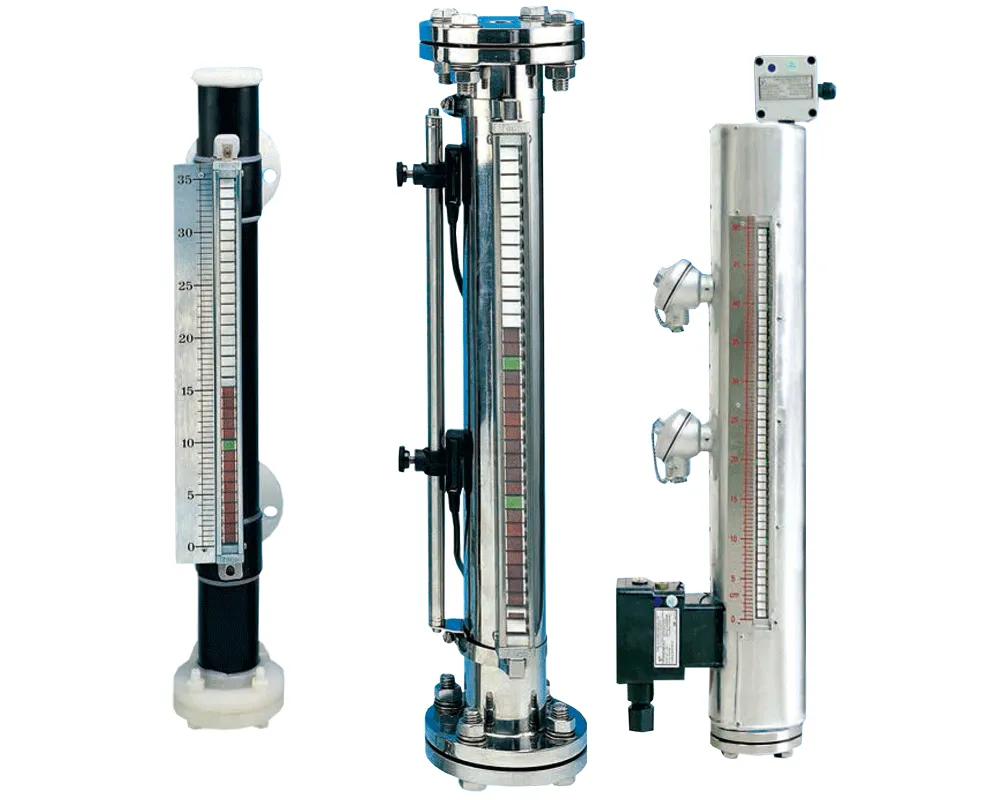

Байпасные уровнемеры серии EF/MEF – это устройства для визуализации и измерения уровня жидкости в ёмкости. Измерители уровня серии EF/MEF снабжены собственной выносной камерой.
Уровнемеры серии EF/MEF представляют собой магнитные индикаторы уровня с возможностью внедрения в АСУ.
Байпасные уровнемеры серии EF/MEF состоят из выносной камеры, которая устанавливается в боковую стенку ёмкости, трубки, в которой будет находиться жидкость, поплавка, перемещающегося вдоль этой трубки и индикатора с магнитами. Благодаря своей конструкции является более безопасным и надёжным по сравнению с аналогами. Разница между EF и MEF заключается в размере индикаторных магнитов.
Преимущества байпасных уровнемеров EF/MEF
Индикаторы уровня EF/MEF имеют следующие преимущества:
- Высота камеры может достигать 5,8 м;
- Максимальная температура процесса + 400°C;
- Морской сертификат;
- Возможность установки предельных выключателей;
- Возможность автономной работы, без питания от сети;
- Возможность проведения технического обслуживания и контрольно поверочных мероприятий без остановки технологического процесса;
- Возможность установки магнитострикционного датчика уровня с последующим подключением к SCADA-системам.
Принцип работы уровнемеров серии EF/MEF
Принцип работы уровнемера EF/MEF достаточно прост. После его монтажа в ёмкость, образуется система сообщающихся сосудов. При увеличении уровня жидкости в баке, котле и т.п. в трубке индикатора EF/MEF также увеличивается уровень. На это движение и реагирует магнитный поплавок, находящийся в уровнемере. В свою очередь поплавок приводит в движение систему магнитов, служащую локальной индикацией уровня. И в результате данного процесса, можно наблюдать точное значение уровня жидкости в ёмкости.

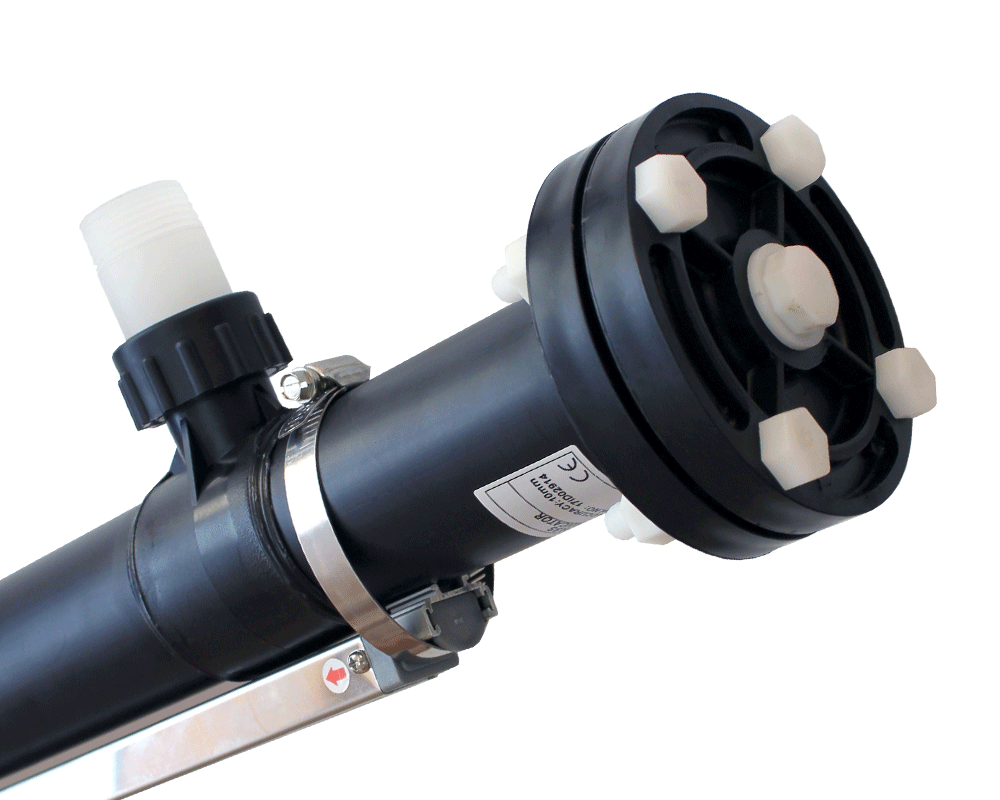

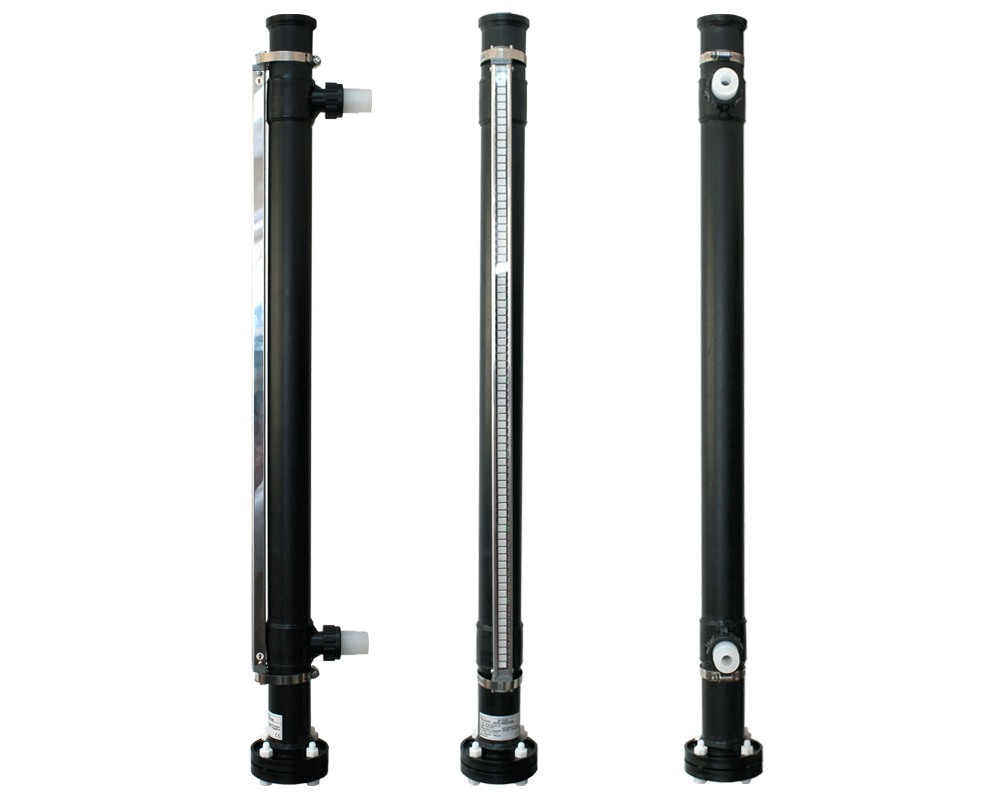

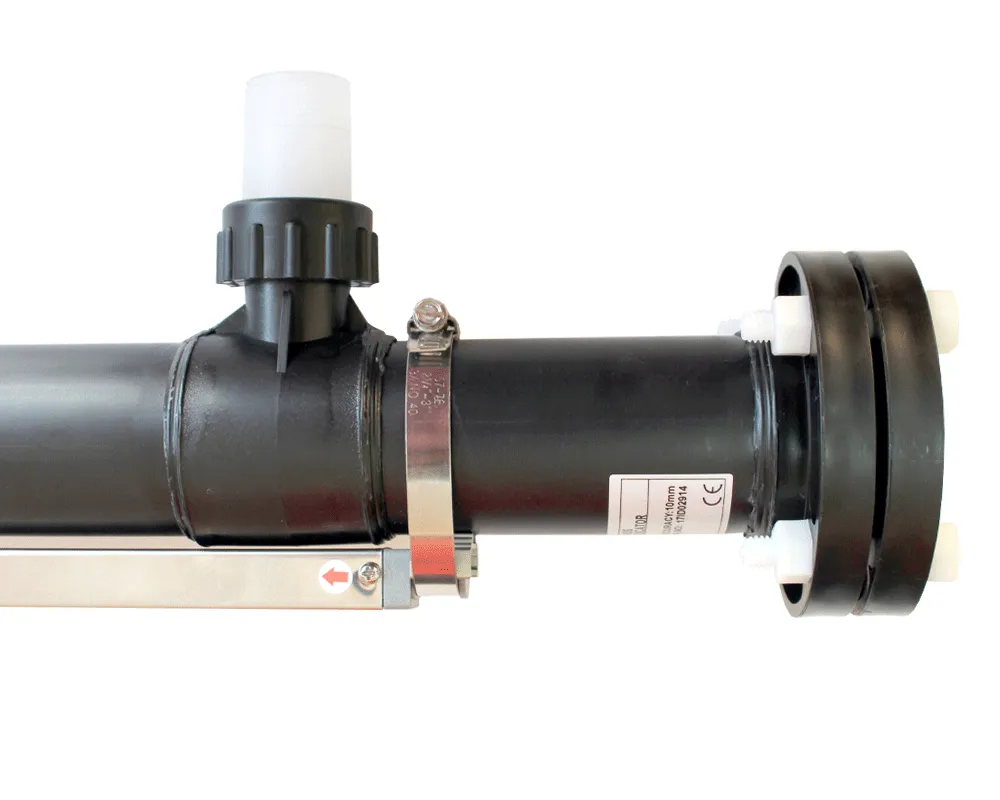

Байпасные уровнемеры серии EF/MEF состоят из:
- металлического корпуса, который крепится к ёмкости с помощью фланцев;
- трубки, образующей с ёмкостью систему сообщающихся сосудов;
- магнитного поплавка, положение которого меняется в зависимости от высоты столба жидкости;

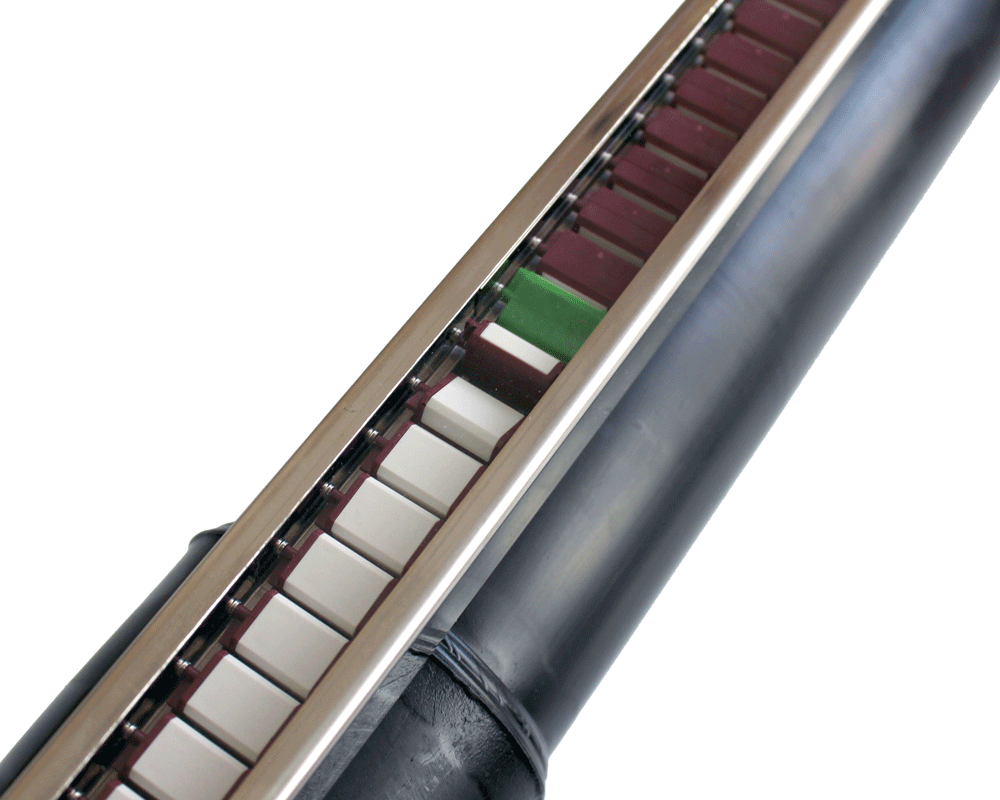

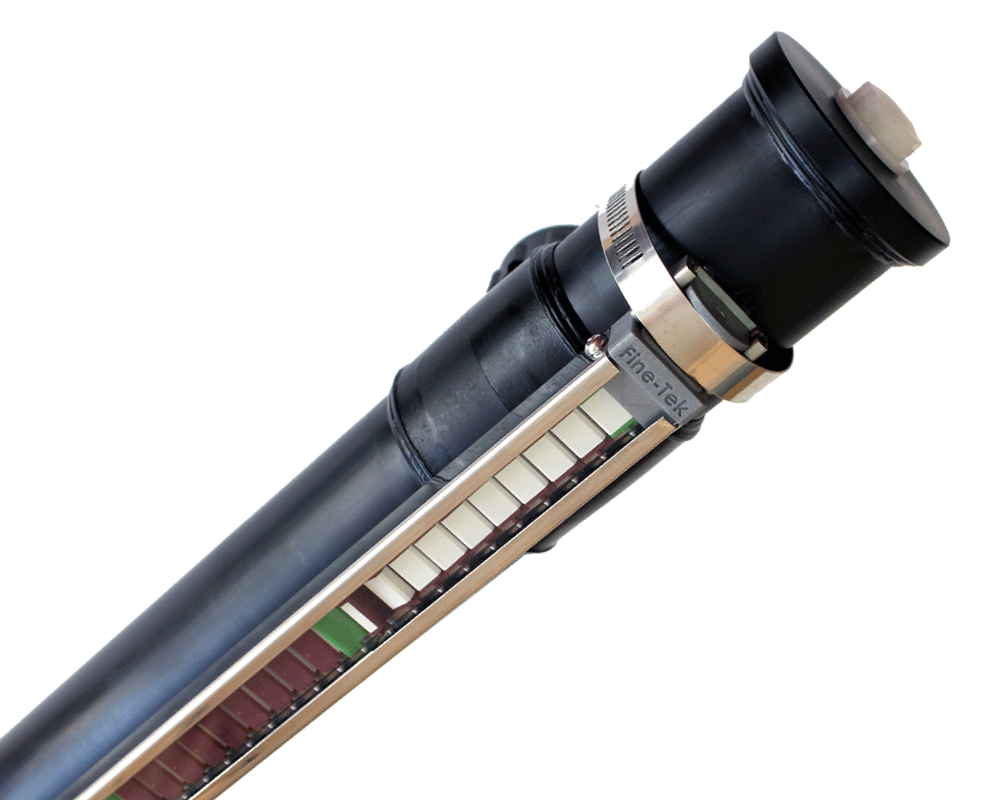

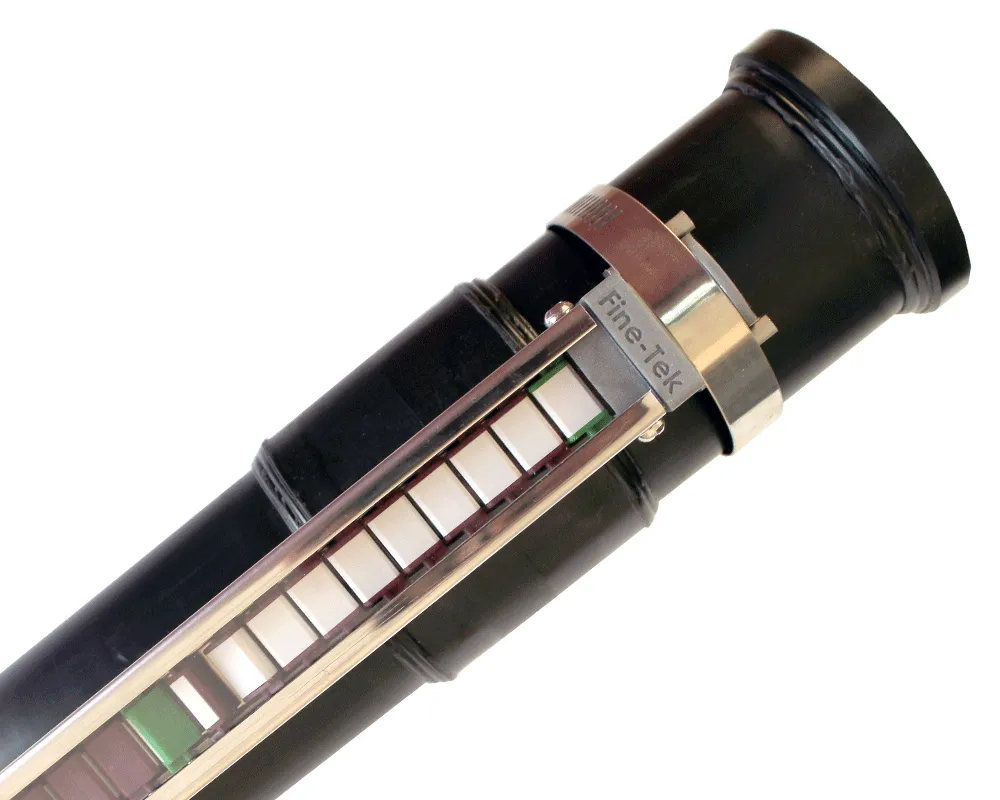

- двухцветных магнитных индикаторов, которые реагируют на перемещения поплавка, создавая при этом индикацию.
Опционально возможна установка магнитострикционного датчика уровня с HART-протоколом для последующей интеграции в SCADA-систему.
При необходимости сигнализации верхнего, нижнего и промежуточного уровней возможна установка сигнализаторов уровня серии EFB на измерительную трубку.
При заказе можно изменить цвета индикаторных магнитов, форму и размер магнитного поплавка, а также форму и цвет линейки.
У байпасных индикаторов уровня непосредственно со средой контактируют только измерительная трубка и магнитный поплавок, что позволяет обслуживать прибор без остановки технологического процесса.

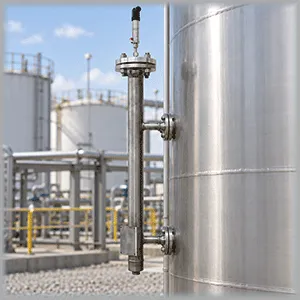

Применение уровнемеров EF/MEF
Байпасные уровнемеры серии EF/MEF могут быть установлены на технологических процессах со следующими особенностями:
- Высокой температурой до 400°C;
- Высоким давлением до 100 кг/см2;
- Агрессивной средой (концентрированные щёлочи и кислоты).
Таким образом магнитные индикаторы уровня EF/MEF могут применяться на:
- Станциях водоподготовки и водоочистки;
- В нефтеперерабатывающей промышленности;
- В химической промышленности;
- В пищевой промышленности;
- В энергетике;
- В ЖКХ.
Характеристики уровнемеров серии EF/MEF
Байпасный уровнемер серии EF обладает следующими техническими характеристиками:
| Локальный дисплей | Двухцветные магнитные индикаторы | |
| Дисплей | Шкала | см, дюйм |
| Точность | ±6,35 мм | |
| Разрешение | 50 мм | |
| Диаметр измерительной трубки | Ø60,5 мм, Ø63 мм, Ø65 мм, Ø76 мм, Ø76,3мм (в зависимости от материала трубки) | |
| Межфланцевое расстояние | 150-5800 мм (в соответствии с кодом заказа) | |
| Технологическое соединение | резьбовое, фланцевое | |
| Воздушный клапан | 1/2’’ PT | |
| Сливной патрубок для сброса осадка | см. каталог стр. 20 | |
| Давление процесса | До 100 бар | |
| Материал контактирующих с продуктом деталей | SUS316 и SUS316L нержавеющая сталь, титан, ПП, ПВДФ | |
| Температура окружающей среды | -10°С…+80°С | |
| Температуры процесса | -20°С…+400°С | |
| Средняя плотность | С поплавком из нержавеющей стали: 0,68-0,87 кг/дм3 С титановым покрытием поплавка: 0,6-0,8 кг/дм3 С ПП покрытием поплавка: 0,7 кг/дм3 С ПВДФ покрытием поплавка: 0,75 кг/дм3 |
|
| Датчик уровня | Дополнительная опция, устанавливается снаружи, свободно регулируемое EFB | |
Сигнализаторы предельного уровня EFB
На байпасные уровнемеры серии EF могут быть установлены сигнализаторы верхнего, нижнего и промежуточного уровней серии EFB.
Магнитный переключатель уровня EFB – это сигнализатор предельного уровня жидкости в измерительной трубке байпасного уровнемера EF, который реагирует на перемещение магнитного поплавка. При прохождении магнитного поплавка на уровне установки прибора срабатывает реле, что и сигнализирует о достижении жидкостью установленного уровня.
Характеристики сигнализаторов предельного уровня EFB
- Тип переключателя: геркон
- Потребляемая мощность: 30 Вт
- Материал корпуса: алюминий (для регулируемого типа – полипропилен)
Предельные реле уровня разделяются на 4 типа:
Экономичный реле: SPDT температура: -20…+200°С защита: IP67 |
Стандартный реле: SPDT температура: -20…+150°С защита: IP65 |
Взрывозащищённый реле: SPDT температура: -20…+85°С защита: Ex d IIC T6 |
Регулируемый реле: SPDT, SPST температура: -20…+150°С защита: IP67 |
Документация
Полная информация о байпасных уровнемерах EF/MEF, технические характеристики, конфигураторы заказа, инструкции по монтажу, подготовке и вводу в эксплуатацию содержатся в документации:
