Байпасные уровнемеры для жидкости BE16 в Москве

Назначение байпасных уровнемеров серии BE16

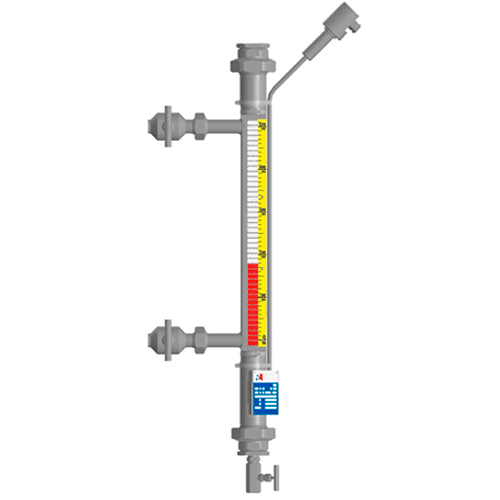

Байпасный уровнемер BE16 представляет собой выносную колонну, устанавливаемую на емкость, с датчиком или сигнализатором уровня. Это позволяет контролировать уровень в технологическом баке как по месту, так и дистанционно. Отличный визуальный контроль обеспечивается с помощью информативной и удобной магнитной шкалы. Для дистанционного мониторинга используется датчик магнитострикционного принципа действия. В зависимости от задачи, имеется возможность измерять непрерывное значение уровня (4-20 мА) или контролировать предельные значение с помощью сигнализатора (контактная группа).

Серия визуальных уровнемеров BE16 это решение для технологических процессов с давлением не более 16 бар и неагрессивными жидкостями. Конструкция индикатора менее металлоемкая, а присоединение осуществляется разъемными муфтами. Это позволяет снизить стоимость конечного устройства. При этом уровнемеры изготавливаются по всем правилам и проходят гидравлические испытания. Поэтому компания РусАвтоматизация гарантирует отличное соотношение цена/качество.

Линейка BE16 позволяет сконфигурировать уровнемер под особенности технологического процесса.

Преимущества байпасных уровнемеров BE16

Применение байпасных уровнемеров BE16 предоставляет два набора преимуществ. Первый заключается в технических характеристиках индикатора, которые обеспечивают:

• Хорошие эксплуатационные характеристики. Уровнемер работает с давлением до 16 бар и температурой до +150°С.
• Конструктивная надежность и герметичность. Колонка проходит испытания на герметичность сварных швов и камеры.
• Долгий срок эксплуатации. Отсутствие механических взаимодействующих элементов обеспечивают износостойкость на длительном промежутке времени.
• Быстрый и простой монтаж. При эксплуатации уровнемер не требует постоянного обслуживания.
• Функциональность. Обеспечение полного контроля с помощью одного устройства.
• Использование во взрывоопасных зонах. Индикатор имеет сертификат ТР ТС 012/2011.
• Доступная цена. Для BE16 применяются резьбовые отсечные краны, которые значительно дешевле фланцевых. Поэтому BE16 особенно экономически более привлекателен, когда необходимо применение отсечных кранов.

Второй набор преимуществ обусловлен тем, что компания РусАвтоматизация изготавливает и поставляет байпасные индикаторы самостоятельно, без посредников. Поэтому гарантируется:

• Высокое качество исполнения. При изготовлении строго соблюдаются все процедуры, а итоговое изделие проходит ряд тестов для подтверждения своих характеристик.
• Широкий набор опций и возможность индивидуальных решений. Для своих клиентов мы предлагаем различные конфигурации байпасной камеры. Также всегда открыты для реализации индивидуальных заказов.
• Минимальные сроки доставки для базовых конфигураций.

Принцип работы байпасного уровнемера BE16

Байпасная колонка монтируется на емкость сбоку с помощью двух технологических присоединений, выполненных в виде разъемных муфт. Врезка происходит так, чтобы нижнее присоединение соответствовало минимальному уровню, а верхнее максимальному. Это позволяет получить пару сообщающихся сосудов, уровень в которых одинаковый. В зависимости от технологической необходимости можно осуществлять:

• Визуальный контроль. Индикатор оснащен магнитной шкалой, состоящей из двухцветных роликов и магнитного поплавка. Ролики под действием магнитного поля поплавка могут переворачиваются с белой стороны на красную. Когда уровень жидкости поднимает поплавок вверх, ролики поворачиваются на красную сторону, а при падении уровня возвращаются на белую. Это простое, но эффективное решение делает шкалу информативно удобной и хорошо просматриваемой с больших расстояний.
• Дистанционных контроль. На байпасную колонку дополнительно монтируется датчик магнитострикционного типа или сигнализатор. В зависимости от исполнения, имеется возможность коммутировать сигнал при достижении установленных значений или осуществлять непрерывный контроль с помощью унифицированного аналогового сигнала 4-20 мА.

Применение байпасных уровнемеров ВE16 от РусАвтоматизации

Байпасные уровнемеры для жидкостей линейки BE16 способны обеспечить долгую, надежную и эффективную эксплуатацию при соблюдении следующих условий:

• Температура рабочей жидкости находится в диапазоне -40 до +150°С.
• Давление рабочей жидкости не превышает 16 бар.
• Контролируемая среда нетоксична, негорюча и неагрессивна.

Такие технологические условия в промышленности встречаются в таких отраслях, как:

• Энергетика.
• Аграрная промышленность.
• Водоподготовка и очистка.
• Промышленные котлы и многое другое.

В этих отраслях можно уверенно применять уровнемер для нефтепродуктов и многих других типов жидкости, например:

• Вода.
• Паро-водяная смесь.
• Низкоконцентрированные растворы кислот, щелочей и солей.
• Неагрессивные спиртовые растворы.
• Некоторые виды масел и многое другое.

Если вы сомневаетесь, подойдет ли серия байпасных уровнемеров BE16 для вашей технологической жидкости, обратитесь за помощью к нашему специалисту. Компания РусАвтоматизация самостоятельно разрабатывает все решения, и поэтому наши сотрудники знают все нюансы применения. Наш инженер проконсультирует вас, ответит на все вопросы и поможет подобрать оптимальную конфигурация под ваши условия.

Технические характеристики байпасных уровнемеров серии BE16

Серия байпасных уровнемеров BE16 для визуального контроля обладает следующими характеристиками:

• Длина байпасной камеры: 300…2500 мм.
• Выходной сигнал уровнемера: 4…20 мА + HART.
• Сигнализатор уровня: 5А 220 В.
• Рабочее давление: до 16 бар.
• Рабочая температура
  • базовая серия: -40…+100°С,
  • высокотемпературная серия: -40…+150°С.
• Климатическое исполнение устройства по ГОСТ 15150-69:
  • B5 – для базовой модели,
  • OM4 – для высокотемпературного исполнения.
• Технологическое присоединение:
  • разъемные муфты с внутренней резьбой BSP1",
  • под приварку Ду25 (труба Ø33,7 мм).
• Материалы конструкции
  • байпасная камера и поплавок: 10Х17Н13М2Т (AISI 316),
  • роликовая шкала: полиамид ПА6 (высокотемпературное исполнение – керамика),
  • уплотнительные элементы: фторопласт-4(PTFE).
• Тестирование прочности швов: ВИК, ГИ, ЦД.
• Тестирование герметичности: ГИ.

Модификации камер

Для удобства эксплуатации наша компания предлагает различное исполнение камер. Формируя код заказа, можно выбрать тип верхнего и нижнего конца колонки, а также наличие отсечных клапанов для технологического присоединения.

На выбор предоставляются следующие исполнения:

Конфигурации с отсеченными клапанами без КОФ
Конфигурации с КОФ

Код заказа

Документация

• Каталог байпасных уровнемеров РусАвтоматизация
• Паспорт и руководство по эксплуатации байпасных уровнемеров ILL-BM
• Сертификат подтверждения соответствия ТРТС 032/2013 «О безопасности оборудования, работающего под давлением»

По всем имеющимся вопросам вы можете обратиться за помощью к нашим специалистам. Для этого свяжитесь с ними по телефону, отправьте запрос на электронную почту или оставьте заявку на обратный звонок. Все контактные данные указаны вверху сайта.
