Уровнемерная камера для резервуаров: безопасный контроль уровня жидкости

Автор: Дмитрий Слесарев Время прочтения: 8 мин.

Контроль уровня жидкости – одна из важных задач на промышленных объектах. В резервуарах с водой, нефтепродуктами, химическими веществами и другими технологическими средами необходимо точно отслеживать количество продукта, обеспечивать безопасность оборудования и предотвращать аварийные ситуации.

Однако установка измерительного прибора непосредственно внутри емкости не всегда удобна. Высокая температура, давление, агрессивные вещества или сложный доступ могут затруднять обслуживание датчиков. В таких случаях применяют уровнемерные камеры. Они позволяют разместить средства измерения за пределами основной емкости и упростить дальнейшее обслуживание приборов.

Камера соединяется с резервуаром и работает по принципу сообщающихся сосудов: уровень жидкости внутри нее соответствует уровню в основной емкости. Благодаря этому персонал получает достоверные данные, а обслуживание приборов становится проще и безопаснее.

Что такое уровнемерная камера и зачем она применяется?

Основная функция КУВ – обеспечить удобное размещение измерительных приборов и их стабильную работу в промышленных условиях. Уровнемеры и сигнализаторы устанавливаются в отдельной камере, которая соединяется с резервуаром через специальные патрубки.

Такое решение позволяет:

• упростить монтаж и проверку измерительных приборов;
• выполнить обслуживание без остановки работы;
• уменьшить воздействие агрессивной среды на датчики;
• сделать технические работы безопаснее;
• повысить стабильность измерений.

КУВ применяют как самостоятельные элементы системы контроля или в составе готовых решений – например, в уровнемерных колонках с различными типами измерительных приборов.

Как работает уровнемерная колонка?

Процесс измерения происходит следующим образом:

1. Жидкость через соединительные патрубки поступает из резервуара в камеру.
2. Уровень жидкости становится равным в емкости и в колонке.
3. Установленный уровнемер или сигнализатор фиксирует положение жидкости.
4. Полученные данные передаются оператору или в систему автоматического управления.

Такой способ позволяет получать точные показания без необходимости размещать измерительное оборудование непосредственно внутри резервуара. Это особенно важно при работе с высокими температурами, давлением или агрессивными технологическими средами.

Из чего состоит уровнемерная камера?

Основные элементы:

• Корпус – основной элемент, который чаще всего представляет собой вертикальный цилиндрический сосуд из стали. Материал изготовления выбирается с учетом температуры, давления, химических свойств жидкости.
• Присоединительные патрубки – обеспечивают соединение с резервуаром и движение жидкости.
• Узел установки уровнемера – место для монтажа прибора контроля уровня.
• Дренажная пробка или клапан – используется для удаления жидкости во время обслуживания.
• Отсечные клапаны – позволяют безопасно подготовить оборудование к проверке или ремонту.

При необходимости колонка может изготавливаться под особенности конкретного объекта и оснащаться разными типами уровнемеров или сигнализаторов.

Какие уровнемеры устанавливают в уровнемерные камеры?

Примеры решений:

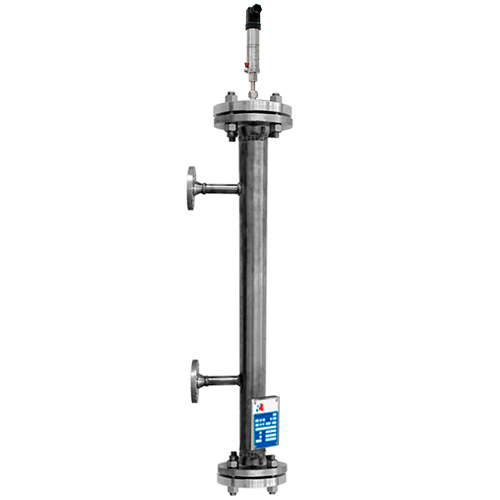

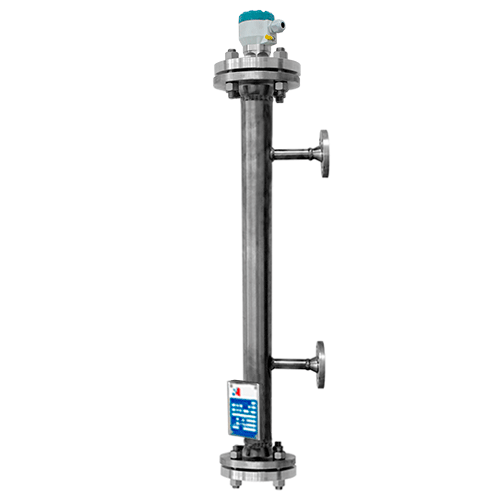

• уровнемерные колонки с магнитострикционным уровнемером;
• уровнемерные колонки с рефлексным уровнемером;
• уровнемерные колонки с емкостным уровнемером.

Благодаря возможности установки разных приборов уровнемерные камеры можно использовать как для простого контроля, так и для сложных автоматизированных процессов.

Какие сигнализаторы подходят для уровнемерных колонок?

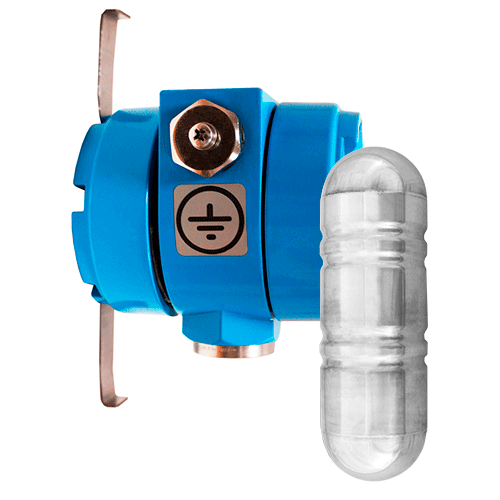

Для установки на КУВ применяют магнитные сигнализаторы жидкости. Они позволяют организовать дополнительный контроль положения поплавка и передавать сигнал в систему управления оборудованием.

Такие устройства востребованы, когда необходимо:

• контролировать критические уровни заполнения резервуара;
• получать сигнал о достижении заданной отметки;
• повысить безопасность технологического процесса;
• использовать автоматическое управление насосами или другим оборудованием.

При выборе оборудования важно учитывать параметры рабочей среды, условия эксплуатации, конструкцию самой колонки. Подробнее об этом можно узнать в статье «Как выбрать магнитный сигнализатор уровня для байпасных индикаторов и колонок».

Где применяются уровнемерные камеры?

Основные области применения:

• нефтегазовая промышленность;
• нефтепереработка;
• химическое производство;
• энергетика;
• пищевая промышленность;
• системы водоподготовки;
• очистные сооружения;
• предприятия с технологическими резервуарами.

Оборудование используют как для стандартных жидкостей, так и для сложных сред, где требуется повышенная надежность измерений.

Как выбрать уровнемерную камеру под условия эксплуатации?

Чек-лист выбора КУВ:

☑ тип контролируемой жидкости;
☑ рабочее давление в системе;
☑ температура среды;
☑ химическая активность продукта;
☑ материал изготовления корпуса;
☑ способ подключения к резервуару;
☑ тип устанавливаемого уровнемера или сигнализатора;
☑ требования к точности измерений;
☑ необходимость передачи данных в систему управления;
☑ особенности монтажа и дальнейшего обслуживания.

Российский производитель «РусАвтоматизация» разрабатывает и изготавливает уровнемерные колонки под требования конкретного объекта. При проектировании учитываются характеристики рабочей среды, условия эксплуатации, способ подключения к резервуару, задачи системы измерения.

Такой подход позволяет получить готовое решение для конкретной задачи – от простой визуализации уровня до комплексной системы измерения с передачей данных в автоматизированные системы управления.

Итог

Уровнемерная камера – это важный элемент системы измерения уровня в промышленных резервуарах и технологических емкостях. Она помогает упростить обслуживание приборов, повысить безопасность эксплуатации, обеспечить стабильную работу оборудования в сложных условиях.

Возможность использования разных типов датчиков уровня позволяет подобрать решение под особенности конкретного производства – от нефтепереработки и химической отрасли до энергетики и водоподготовки.
