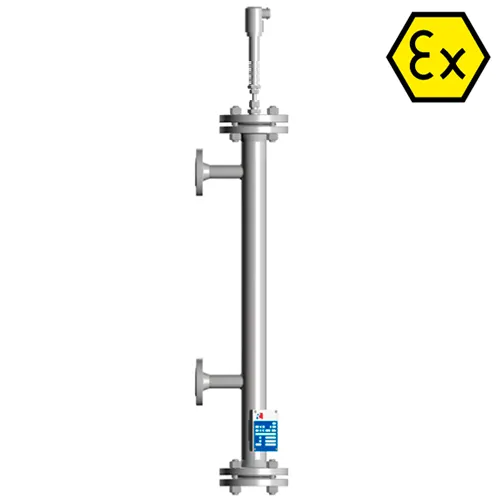

Уровнемерные колонки с магнитострикционным уровнемером

Технические характеристики уровнемерных колонок CLL-MS

Зависимость рабочего давления от рабочей температуры

• Тип преобразователя: магнитострикционный
• Выходной сигнал: HART 4…20 мА / UART ModBus (зависит от уровнемера)
• Напряжение питания: 12…36 В / 3,2…3,6 В (зависит от уровнемера)
• Макс. потребляемая мощность: 1 Вт / 0,1 Вт (зависит от уровнемера)
• Макс. ток потребления: 25 мА
• Типы взрывозащиты (для взрывозащищенного исполнения: Ex iaIIB / Ex d [ia] IIB
• Разрешающая способность: 0,1 мм
• Степень защиты по ГОСТ14254-2015: общепромышленное IP65 / усиленное IP66
• Кабельный ввод
  • IP65: разъем Hirschmann для небронированного кабеля 6-9 мм
  • IP66: из нерж. стали для небронированного кабеля 8-13 мм
• Количество позиционеров: 1…5 шт.
• Тип измерительного зонда: жесткий
• Температура процесса: от -55 до +200°C (зависит от исполнения уровнемера)
• Температура окружающей среды: от -55 до +85°C (зависит от исполнения уровнемера)
• Номинальное давление байпасной камеры: 1,6 МПа / 4 МПа
• Макс. рабочее давление: 1,5 МПа / 2 МПа / 3 МПа
• Мин. плотность измеряемой среды: 400 / 550 кг/м³
• Поперечное сечение камеры: 60х3 мм
• Присоединительная длина L0: 150…4000 мм
• Тип клапанов: шаровые / вентильные
• Класс герметичности запорных клапанов: А по ГОСТ9544-2015
• Материалы
  • измерительный элемент: AISI316
  • корпус уровнемера: 12Х18Н10Т
  • байпасная камера: 10Х17Н13М2Т (AISI316/316Ti)
  • фланцевые уплотнения: терморасширенный графит (ТРГ)
  • фланцевые шпильки и гайки: нерж. сталь 12Х18Н10Т (AISI321) или 45Х14Н14В2М (ЭИ69)
  • уплотнения шарового крана: фторопласт PTFE-C
• Сертификат первичной гос. поверки на уровнемер

Габаритные размеры

Значение L₀, M смотрите в коде заказа.

Конфигурация камер

Код заказа

Схема обозначения термочехла в составе колонки
