Как выбрать магнитный сигнализатор уровня для байпасных индикаторов и колонок

Автор: Дмитрий Слесарев Время прочтения: 9 мин.

Магнитные методы контроля уровня широко используются в промышленности. Они позволяют работать с агрессивными, загрязненными и высокотемпературными средами без размещения чувствительных элементов внутри процесса.

Контроль предельных уровней – это часть системы защиты оборудования. Переполнение или «сухой ход» приводят к отказам и аварийным ситуациям. Подробнее – в статье: «Важность контроля уровня жидкости и его предельных значений в технологических резервуарах».

Что такое магнитные сигнализаторы уровня

Такие приборы применяются в системах, где требуется не только локальное наблюдение за уровнем, но и передача сигналов в системы управления.

Датчик устанавливается снаружи оборудования и работает совместно с:

• байпасными магнитными индикаторами;
• уровнемерными камерами.

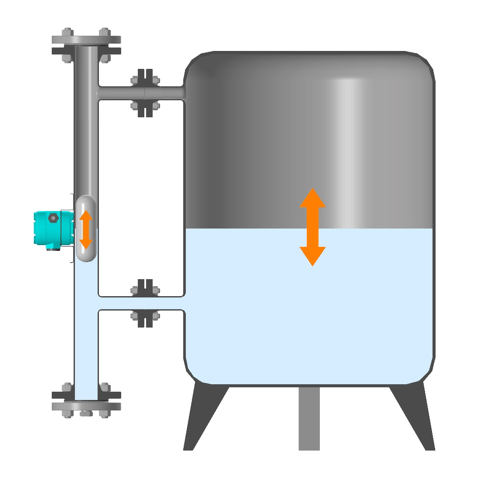

Внутри колонны перемещается поплавок с магнитом. При изменении уровня он проходит вдоль корпуса, а установленный снаружи датчик фиксирует его положение в заданной точке.

На одной колонне может устанавливаться несколько устройств. Это позволяет контролировать пороговые значения – от минимального до аварийного.

Магнитные датчики уровня применяются для сигнализации заданных отметок при работе с байпасными индикаторами и уровнемерными камерами. Для прямого контроля уровня без байпасной системы используются поплавковые магнитные сигнализаторы уровня.

Как работает магнитный датчик

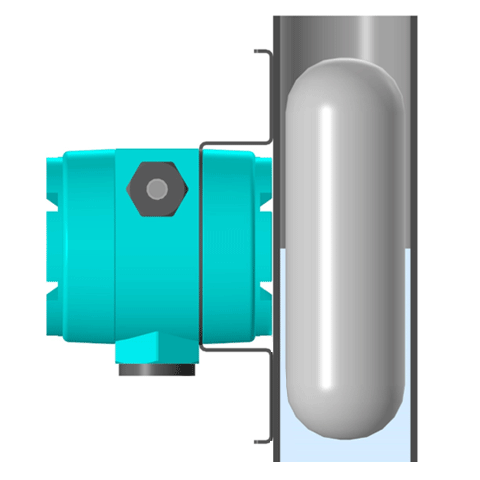

Поплавок с постоянным магнитом перемещается внутри колонны вместе с уровнем жидкости. Когда он оказывается напротив датчика, его магнитное поле воздействует на внутренний элемент устройства.

Внутри корпуса установлен механизм с микропереключателем. Под действием магнитного поля происходит его срабатывание – контакты меняют состояние, формируется сигнал.

При обратном движении поплавка происходит возврат или повторное переключение – в зависимости от типа устройства.

Стабильность работы определяется:

• точностью установки по высоте;
• расстоянием до поплавка;
• характеристиками магнитной системы.

Типы магнитных сигнализаторов уровня

По логике работы

• Моностабильные устройства формируют сигнал при достижении заданной отметки. Применяются для контроля минимального или максимального значения.
• Бистабильные датчики реагируют на два состояния – при повышении и при снижении заполнения. Используются в процессах с циклическим изменением уровня.

По исполнению

Конструкция датчика определяется тем, как реализован узел измерения.

• Исполнения без поплавка применяются вместе с байпасными индикаторами. В таких системах поплавок уже встроен и выполняет функцию источника магнитного поля.
• Исполнения с поплавком используются в уровнемерных камерах, где поплавок не входит в стандартную комплектацию. В этом случае он поставляется вместе с устройством и устанавливается в колонну.

Как правильно выбрать сигнализатор уровня

• Если датчик устанавливается на байпасный индикатор, то система уже содержит магнитный поплавок. В этом случае требуется только фиксировать его положение. Используются устройства без поплавка.
  Примеры: SLL-BSG-N-AL-BL-0-B1, SLL-BS-N-AL-M-0.

• Если сигнализация реализуется на уровнемерной камере, необходимо учитывать, предусмотрен ли в ней подвижный элемент с магнитом. Если последний отсутствует, выбирается устройство в комплекте с поплавком.
  Примеры: SLL-BSG-N-AL-BL-N1-B1, SLL-BS-N-AL-M-N2.

Подбор поплавка по плотности среды

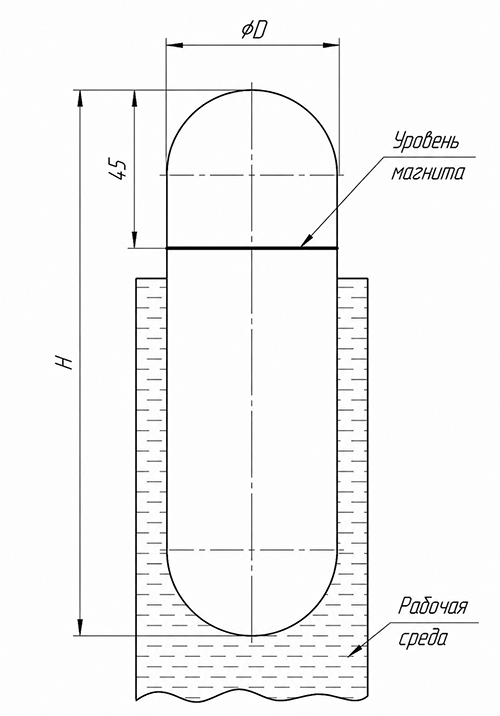

Исполнение поплавка подбирается в зависимости от плотности рабочей среды. От этого параметра зависят его плавучесть и устойчивость положения внутри колонны.

Для разных диапазонов плотности предусмотрены типовые исполнения (N1, N2, N3, N4, N5, N6). Основные параметры приведены в таблице.

Общие характеристики:

• температура рабочей среды: -70…+350 °C;
• номинальное давление: до 4 МПа;
• максимальное давление: до 6 МПа.

Параметры поплавка необходимо учитывать совместно с характеристиками колонны или индикатора уровня.

При подборе важно предусмотреть возможные изменения плотности среды (например, при нагреве или смешении). При пограничных значениях рекомендуется выбирать исполнение с запасом по плавучести.

Конструктивные особенности

Крепление выполняется с помощью хомутов, что позволяет изменять положение устройства по высоте без остановки оборудования.

В конструкции используются микропереключатели: SPDT (серия SLL-BS) или SPST NO/NC (серия SLL-BSG), что позволяет реализовать нормально-замкнутую или нормально-разомкнутую схему подключения.

Корпус выполнен из алюминиевого сплава. Степень защиты – IP66 или IP67; по согласованию возможна двойная маркировка.

Коммутационная способность:

• до 10,1 А при 250 В (SLL-BS);
• до 2 А / 250 В / 150 Вт (ВА) или 1 А / 350 В / 100 Вт (SLL-BSG).

Условия эксплуатации и ограничения

Поскольку устройство устанавливается снаружи, температура рабочей среды напрямую на него не влияет. При этом учитывается температура поверхности колонны. Дополнительно необходимо учитывать:

• параметры поплавка;
• толщину и материал стенки камеры;
• условия окружающей среды.

Характеристики по давлению, температуре и материалам задаются байпасным индикатором. Сравнение таких решений приведено в статье: «Магнитные индикаторы уровня: сравнение по давлению, температуре, материалам».

Частые ошибки при выборе

Ошибка №1. Избыточная комплектация
Выбор устройства с поплавком при наличии поплавка в системе.
Решение: использовать датчик без поплавка.

Ошибка №2. Отсутствие источника магнитного поля
Выбор устройства без поплавка для камеры, где он не установлен.
Решение: использовать комплект с поплавком.

Ошибка №3. Неверный тип устройства
Игнорирование характера процесса.
Решение: учитывать режим работы (однонаправленный или циклический).

Ошибка №4. Нарушение условий установки
Неправильное положение датчика относительно поплавка.
Решение: точная установка по высоте.

Ошибка №5. Несоответствие условиям эксплуатации
Не учитываются температура и внешние воздействия.
Решение: подбирать исполнение под условия.

FAQ – часто задаваемые вопросы

Можно ли установить несколько датчиков на одну колонну?
Да. Количество определяется задачами контроля. Обычно устанавливаются датчики на минимальный, максимальный и промежуточный уровни.

Можно ли изменить уровень срабатывания после установки?
Да. Датчик крепится на хомутах и может быть перемещен по высоте без остановки процесса.

Влияет ли давление среды на работу датчика?
Нет. Датчик установлен снаружи. Давление учитывается при выборе колонны или индикатора уровня.

Как определить, нужен ли поплавок?
Если используется байпасный индикатор, поплавок уже предусмотрен. Для уровнемерной камеры его наличие необходимо проверить.

Можно ли использовать датчик с агрессивными средами?
Да. Датчик не контактирует с рабочей средой. Необходимо учитывать условия эксплуатации корпуса.

Итог

Магнитные датчики применяются для контроля заданных отметок и передачи сигналов в систему управления. Бесконтактный принцип реализуется через их совместную работу с байпасными индикаторами или уровнемерными камерами. При подборе сигнализатора ориентироваться в первую очередь необходимо на наличие в системе собственного магнитного поплавка. Дополнительно учитываются плотность среды, требуемая логика срабатывания и условия эксплуатации. Правильный выбор гарантирует точное дискретное измерение и защиту оборудования от аварийных ситуаций.

Обратитесь к специалистам «РусАвтоматизации» – инженеры подберут решение с учетом условий и требований процесса.
