Типы выходных сигналов энкодеров: от TTL и Push-Pull до промышленных интерфейсов

Автор: Иван Соколов Время прочтения: 24 мин.

Энкодеры применяются в самых разных системах: от простых станков и конвейеров до высокоточных роботов и сложных автоматизированных комплексов. Они преобразуют механическое вращение в электрические сигналы, которые далее считываются контроллером или приводом. Но для корректной работы мало выбрать нужное разрешение и конструкцию устройства. Не менее важно понимать, каким образом формируется и передается выходной сигнал энкодера.

Почему важно учитывать тип выходного сигнала?

Даже если два энкодера имеют одинаковое разрешение и механические параметры, они могут сильно отличаться по способу передачи данных. Неверно подобранный тип выхода приведет к нестабильной работе, ошибкам счета или полной несовместимости с ПЛК и приводами.

Правильный выбор обеспечивает:

• корректное считывание импульсов контроллером;
• надежную работу при сильных помехах;
• передачу данных на большие расстояния;
• точное позиционирование в высокоскоростных системах.

Энкодеры выпускаются с различными вариантами выходов, и каждый имеет свои особенности. Ниже приведены основные типы сигналов, применяемые в промышленной автоматике.

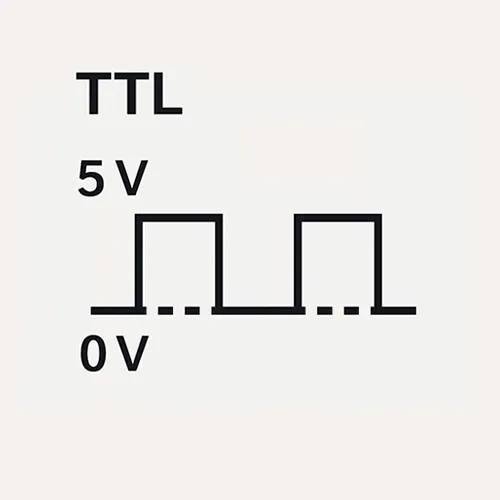

TTL (Transistor-Transistor Logic, 5 В)

Как работает:

• высокий уровень (High): логическая «1» соответствует напряжению около +5 В (иногда 3,3 В в зависимости от версии);
• низкий уровень (Low): логический «0» формируется как близкое к 0 В напряжение;
• фиксированные уровни: в отличие от HTL (High Threshold Logic), TTL всегда работает в диапазоне до 5 В (иногда 3,3 В), независимо от питающего напряжения энкодера.

Где применяется:

• микроконтроллерные системы и встраиваемая электроника: TTL легко интегрируется с цифровыми входами микроконтроллеров, FPGA и ПЛИС;
• короткие линии связи: надежно работает на небольших расстояниях (обычно до 20–30 м);
• лабораторное и измерительное оборудование: широко применяется в электронике и автоматизации, где важны точность и предсказуемость уровней сигнала;
• низковольтные схемы: используется там, где рабочее питание 5 В или 3,3 В;
• высокоскоростные устройства: TTL обеспечивает быстрые фронты сигнала (его переходы из нижнего уровня в верхний), подходящие для работы с высокими частотами.

Чем может заменяться:

• Line Driver (RS-422) TTL.
  Дифференциальный линейный драйвер использует пару TTL-сигналов (A+/A-, B+/B-) для передачи данных. Это улучшает помехоустойчивость и позволяет использовать более длинные кабели. Если требуется работа на расстоянии, Line Driver предпочтительнее, чем обычный TTL;
• Push-Pull (при питании 5 В).
  В этом случае его уровни совпадают с TTL и могут напрямую подключаться к TTL-входам;
• CMOS-логика (3,3 В).
  Современные контроллеры часто имеют входы 3,3 В. TTL-сигналы совместимы по логическим уровням, но иногда требуется согласование (например, при 5 В → 3,3 В);
• Open Collector (с подтяжкой к 5 В).
  Может использоваться вместо TTL, но требует внешнего резистора и дает меньшую скорость переключений.

Ключевые преимущества TTL:

• фиксированные уровни 0…5 В (или 0…3,3 В), совместимые с логикой микроконтроллеров;
• высокая скорость переключений и короткое время фронтов;
• простое подключение без дополнительных согласующих схем;
• надежность и предсказуемость при работе на коротких кабельных линиях.

Итог: TTL-сигнал в энкодерах – это классический и широко применяемый стандарт цифрового выхода, работающий с фиксированными уровнями 0 и 5 В. Он идеально подходит для встраиваемой электроники, лабораторных установок и систем с короткими линиями связи. TTL легко интегрируется с микроконтроллерами и может заменяться Push-Pull (5 В), Line Driver (TTL) или Open Collector с подтяжкой, в зависимости от условий эксплуатации.

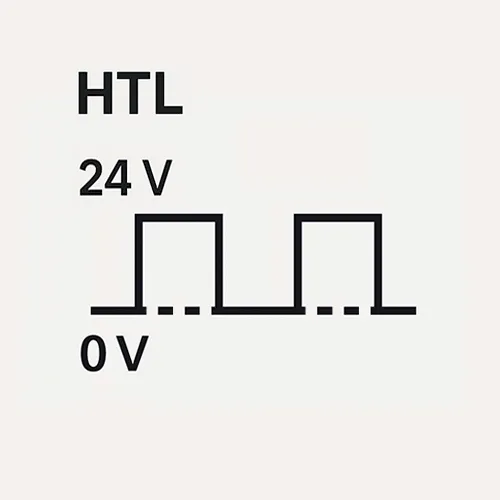

HTL (High Threshold Logic, 10–30 В)

Как работает:

• высокий уровень (High): логическая «1» формируется как напряжение, близкое к питающему (например, +24 В);
• низкий уровень (Low): логический «0» соответствует 0 В (земле);
• зависимость от питания: если энкодер питается от 5 В, выход HTL будет совместим с TTL; если от 24 В – сигнал формируется на уровне 24 В.

Где применяется:

• промышленные системы: HTL особенно востребован в ПЛК и системах автоматизации, где стандарт питания 24 В;
• длинные кабельные линии: высокий уровень сигнала позволяет компенсировать падения напряжения и наводки;
• сложные помеховые условия: HTL лучше сохраняет читаемость сигнала при электромагнитных наводках и индустриальных помехах;
• высокоскоростные приводы и станки: устойчив к шумам, даже при частотах в десятки и сотни килогерц;
• оборудование с жесткими требованиями по надежности: применяется в тяжелой промышленности, энергетике и т.п. сферах.

Чем может заменяться:

• Line Driver (RS-422) HTL.
  Дифференциальный выход, работающий в диапазоне 5–24 В. Совмещает преимущества HTL и дифференциальной передачи. Может использоваться вместо HTL-выхода при работе на длинных линиях;
• Push-Pull.
  Push-Pull при питании 24 В фактически выдает HTL-сигнал. В этом случае Push-Pull и HTL можно считать взаимозаменяемыми;
• TTL (ограниченно).
  Если HTL работает при питании 5 В, его уровни совпадают с TTL. При 24 В такое подключение невозможно без согласующих схем, чтобы не повредить TTL-входы;
• Open Collector / Open Drain.
  Возможна замена только с подтягивающим резистором на напряжение HTL. Но по скорости и помехоустойчивости такие выходы уступают ему.

Ключевые преимущества HTL:

• широкий диапазон рабочих напряжений (5–24 В);
• высокая устойчивость к индустриальным помехам;
• возможность работы с длинными кабелями (до сотен метров при правильном экранировании);
• совместимость с промышленными ПЛК и контроллерами;
• может быть полностью взаимозаменяем с Push-Pull при одинаковом питании.

Итог: HTL – это промышленный стандарт цифрового выхода энкодеров, ориентированный на работу в условиях длинных кабельных трасс и сильных помех. Он формирует логические уровни, равные питающему напряжению (обычно 24 В), что обеспечивает высокую надежность сигнала в индустриальной среде. HTL легко заменяется Push-Pull (при одинаковом питании) и может работать через Line Driver для еще большей помехоустойчивости.

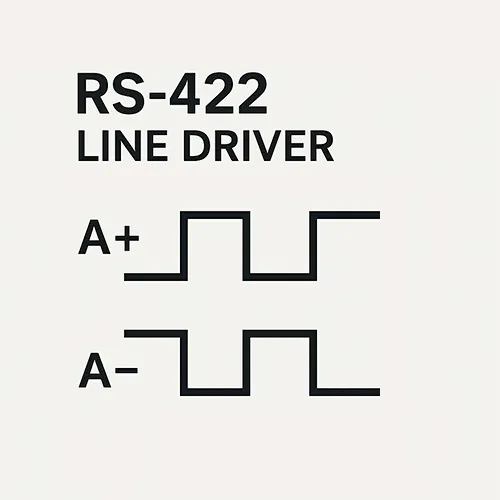

Line Driver (RS-422, дифференциальный сигнал)

Как работает:

• две линии для одного сигнала: A и A–, B и B–, Z и Z–;
• принцип передачи: на прямой линии (A, B, Z) подается исходный TTL/HTL-сигнал, а на инверсной (A–, B–, Z–) – его противоположное состояние;
• прием сигналов: контроллер считывает разность потенциалов между парами (A и A–). Наводки и шумы, одинаковые на обеих линиях, взаимно компенсируются;
• совместимость: логические уровни могут быть как TTL (5 В), так и HTL (5–24 В), в зависимости от исполнения энкодера.

Где применяется:

• длинные линии связи: устойчиво работает на расстояниях до сотен метров без искажений;
• электромагнитно нагруженная среда: идеально для заводских цехов и тяжелой промышленности;
• высокоскоростные приложения: передача сигналов с частотами в сотни килогерц и выше без потери качества;
• приводные системы и станки ЧПУ: там, где критична точность подсчета импульсов;
• системы с несколькими приемниками: RS-422 допускает подключение нескольких входных устройств к одной линии.

Чем может заменяться:

• Push-Pull.
  При коротких линиях и малом уровне помех возможна замена Line Driver на Push-Pull. Однако при длинных кабелях и шумной среде Push-Pull будет менее устойчив;
• TTL / HTL.
  Line Driver работает на тех же уровнях, что TTL или HTL, только передает их в дифференциальной форме. Если взять один провод из пары (например, только A), можно подключить сигнал как обычный TTL/HTL. Но при этом теряется главное преимущество – помехоустойчивость;
• Open Collector / Open Drain.
  Теоретически могут использоваться вместо Line Driver, но это сильно снижает скорость передачи и надежность сигнала.

Ключевые преимущества Line Driver:

• максимальная помехоустойчивость за счет дифференциальной передачи;
• возможность надежной работы на кабельных линиях до 500–1000 м;
• высокая скорость переключений и точность;
• совместимость как с TTL, так и с HTL-уровнями;
• стандарт для промышленных систем, где важна стабильность работы.

Итог: RS-422 (Line Driver) – это самый надежный и промышленно ориентированный тип выхода энкодеров. Дифференциальная передача сигналов обеспечивает устойчивость к помехам, работу на больших расстояниях и высокую точность передачи. В отличие от Push-Pull, TTL или HTL, Line Driver специально оптимизирован для тяжелых условий эксплуатации и стал стандартом для приводных систем, ЧПУ и высокоскоростных приложений.

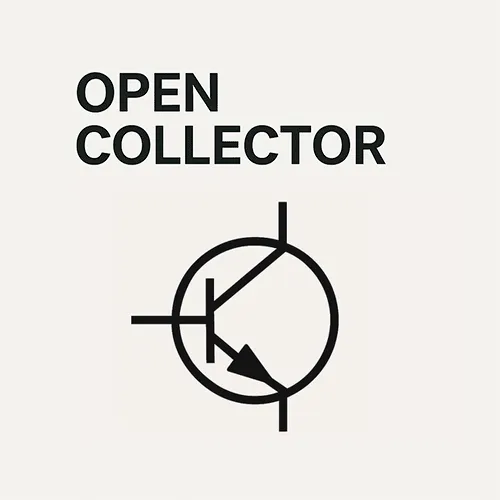

Open Collector (Открытый коллектор)

Как работает:

• логический «0»: транзистор открыт, и выход замыкается на землю (NPN) или на питание (PNP);
• логическая «1»: транзистор закрыт, и сигнал формируется через внешний подтягивающий резистор к нужному напряжению (например, +5 В, +12 В или +24 В);
• без подтяжки: без резистора линия остается «висящей» и не формирует правильного высокого уровня.

Где применяется:

• универсальные системы: позволяет согласовывать уровни сигналов с разными контроллерами, просто изменяя напряжение подтяжки;
• многоуровневые схемы: можно подключить один и тот же энкодер к разным системам с различными уровнями питания (например, 5 В или 24 В);
• интерфейсы с открытой шиной: несколько энкодеров или датчиков могут подключаться параллельно к одной линии (wired-OR);
• простые и недорогие системы: применяется там, где скорость переключения не критична.

Чем может заменяться:

• Push-Pull.
  Push-Pull считается более продвинутым вариантом, так как формирует полный уровень без внешнего резистора. Замена Open Collector на Push-Pull возможна напрямую. Обратная замена требует добавить резистор;
• TTL / HTL.
  Open Collector можно сделать совместимым с TTL или HTL, если подтягивающий резистор подключен к нужному напряжению (5 В для TTL, 24 В для HTL);
• RS-422 (Line Driver).
  Использовать выход RS-422 вместо Open Collector можно только на коротких кабелях и при низких скоростях. Полноценной заменой он не является.

Ключевые особенности и преимущества Open Collector:

• высокая гибкость: уровни выходного сигнала определяются внешней подтяжкой;
• простота схемы и низкая стоимость;
• возможность объединять несколько источников в одну линию (wired-OR);
• надежность в простых приложениях, где не требуется высокая скорость.

Недостатки по сравнению с другими типами:

• низкая скорость переключений (медленные фронты сигнала);
• необходимость в подтягивающем резисторе;
• хуже сопротивляется электромагнитным помехам;
• не подходит для длинных кабельных линий и высокочастотных сигналов.

Итог: Open Collector / Open Drain – это простой и универсальный тип выхода энкодеров, который остается востребованным благодаря гибкости согласования по напряжению и возможности объединять несколько устройств на одной линии. Однако он уступает Push-Pull, HTL и Line Driver по скорости и помехоустойчивости, поэтому чаще используется в бюджетных системах или там, где длина кабеля и частота сигналов невелики.

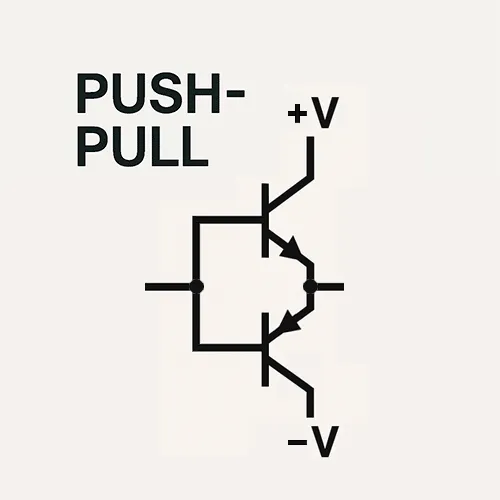

Push-Pull

Как работает:

• высокий уровень (High, HTL): включается верхний транзистор, подавая на выход напряжение питания (например, +5 В, +12 В или +24 В);
• низкий уровень (Low, TTL): работает нижний транзистор, подтягивая линию к нулевому потенциалу (0 В);
• высокоимпедансный режим (Z, опция): оба транзистора закрыты, и выход «отключен» от схемы. Это удобно в конфигурациях с общей шиной.

Где применяется:

• высокоскоростные системы: обеспечивает крутые фронты и быстрое переключение сигналов;
• среды с помехами: устойчивее к наводкам, чем пассивные выходы;
• длинные кабельные линии: способен отдавать больший ток, сохраняя качество сигнала на расстоянии;
• современные ПЛК и контроллеры: большинство входов промышленных систем рассчитано именно на Push-Pull;
• счетчики и модули захвата: подходит для работы с высокочастотными импульсами.

Чем может заменяться:

• Line Driver (RS-422) TTL.
  Push-Pull лежит в основе дифференциального драйвера. Line Driver формирует пары инверсных сигналов (A+/A-, B+/B-) и дает повышенную помехоустойчивость. Push-Pull нередко совместим с такими выходами, если уровни напряжения совпадают;
• Line Driver HTL.
  Отличается тем, что уровень сигнала соответствует напряжению питания (5–24 В). При 5 В работает как TTL, при 24 В – как HTL. Может функционировать и как обычный выход Push-Pull;
• Open Collector (NPN) / Open Drain (PNP).
  Работает только при наличии внешнего подтягивающего резистора. В отличие от них, Push-Pull не требует резистора и формирует полный уровень самостоятельно.
  Ключевые преимущества перед Open Collector:
  - значительно более быстрое переключение;
  - более высокая устойчивость к помехам;
  - отсутствие необходимости в подтяжке;
  - возможность как отдавать (source), так и принимать (sink) ток.

Итог: Push-Pull – это активный, быстрый и надежный тип выхода энкодеров, который стал стандартом для большинства промышленных систем. Он универсален, легко интегрируется с входами ПЛК, совместим с Line Driver и может заменить Open Collector / Open Drain (при использовании подтягивающего резистора).

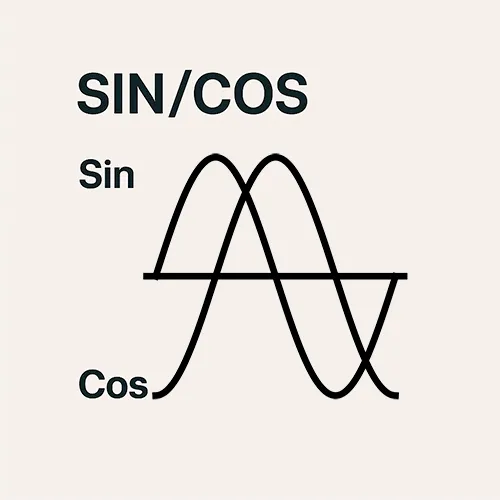

Sin/Cos (аналоговый 1 Vpp)

Как работает:

• два аналоговых канала: энкодер выдает синусоиду и косинусоиду, разность фаз которых составляет 90°;
• амплитуда сигнала: типичное значение – 1 Vpp (±0,5 В относительно средней линии);
• интерполяция: электроника приемника (например, драйвер серводвигателя или ПЛК) выполняет дискретизацию аналоговых сигналов и вычисляет текущее положение с высоким разрешением;
• прецизионность: чем больше коэффициент интерполяции, тем выше итоговое количество импульсов на оборот.

Где применяется:

• приводы с высоким разрешением: позволяет достичь миллионов импульсов на оборот при сравнительно небольшом базовом разрешении энкодера;
• станки с ЧПУ и робототехника: критически важно точное позиционирование;
• сервосистемы: драйверы часто используют Sin/Cos-выход для высокоточной обратной связи;
• системы, где требуются плавность и минимальные колебания скорости: Sin/Cos сигнал обеспечивает более равномерное управление.

Чем может заменяться:

• TTL/HTL с квадратурными импульсами.
  При работе без интерполяции такие энкодеры могут выдавать и квадратурные сигналы. Но точность будет ниже, чем у Sin/Cos;
• EnDat, BiSS, SSI (цифровые интерфейсы).
  Современные интерфейсы заменяют аналоговые выходы, предлагая ту же или более высокую точность, но уже в цифровом виде. Однако Sin/Cos остается востребованным в сочетании с традиционными сервосистемами;
• RS-422 (Line Driver).
  Может использоваться для передачи квадратурных сигналов на большие расстояния. Но, в отличие от Sin/Cos, это дискретные уровни, без возможности интерполяции.

Ключевые особенности и преимущества Sin/Cos:

• высочайшее разрешение за счет интерполяции;
• плавность и точность отслеживания позиции;
• возможность работы как с аналоговыми, так и с цифровыми интерфейсами (через дополнительную электронику);
• стандарт для сервоприводов высокого класса;
• используется в системах, где требуется сверхточная обратная связь.

Ограничения:

• меньшая помехоустойчивость по сравнению с цифровыми выходами (нужны экранированные кабели);
• ограниченная длина линии (обычно до 10–20 м без усилителей);
• необходимость в специализированной электронике для интерполяции и обработки сигналов.

Итог: Sin/Cos (1 Vpp) – это аналоговый интерфейс энкодеров, обеспечивающий сверхвысокое разрешение благодаря интерполяции синусоидальных и косинусоидальных сигналов. Он идеально подходит для высокоточных приводов, ЧПУ и робототехнических систем, где важны плавность и точность. Несмотря на появление современных цифровых интерфейсов (EnDat, BiSS, SSI), Sin/Cos по-прежнему остается стандартом в профессиональных сервоприводах.

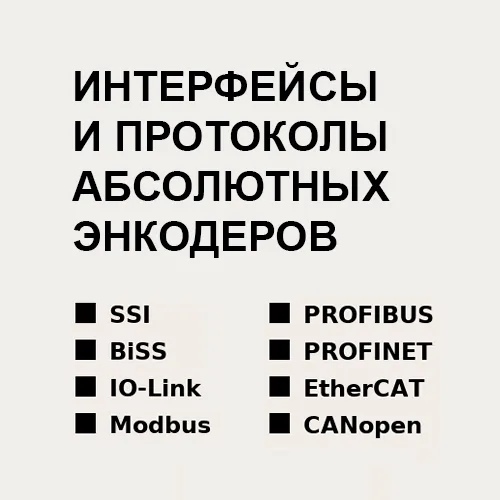

Интерфейсы и протоколы абсолютных энкодеров

Как работает:

• кодирование позиции: положение вала преобразуется в цифровой код (чаще всего двоичный или код Грея);
• выдача данных: энкодер напрямую передает абсолютное значение позиции контроллеру;
• типы интерфейсов:
  – параллельные выходы – каждый бит подается на отдельный контакт (редко применяются, так как требуют много линий);
  – последовательные цифровые протоколы и интерфейсы – наиболее распространены PROFIBUS, PROFINET, EtherCAT, CANopen, Modbus, SSI, BiSS, IO-Link.

Где применяется:

• приводные системы: точное определение положения сразу после включения, без поиска нуля;
• робототехника: важно знать положение осей при старте;
• станки с ЧПУ: повышают точность позиционирования и ускоряют запуск оборудования;
• энергетика и тяжелая промышленность: обеспечивают надежный контроль даже при отключении питания;
• современные ПЛК и промышленные сети: интерфейсы легко интегрируются в системы автоматизации.

Чем может заменяться:

• Инкрементальные интерфейсы (TTL, HTL, RS-422).
  Многие абсолютные энкодеры дополнительно выдают квадратурные импульсы для совместимости со старыми системами;
• Sin/Cos (1 Vpp).
  Может применяться для высокоточного позиционирования, но не сохраняет абсолютное значение при выключении питания;
• Разные цифровые стандарты между собой.
  SSI, BiSS, CANopen и другие могут быть взаимозаменяемы, но только при поддержке нужного протокола контроллером.

Ключевые особенности и преимущества интерфейсов абсолютных энкодеров:

• сохранение положения при выключении питания;
• исключение необходимости процедуры «поиска нуля»;
• поддержка однооборотных и многооборотных исполнений;
• высокая точность (до 32 бит и более);
• интеграция в промышленные сети (EtherCAT, PROFINET, IO-Link);
• возможность диагностики состояния энкодера и передачи служебных данных.

Ограничения:

• более высокая стоимость относительно инкрементальных моделей;
• требование совместимости контроллера с конкретным протоколом;
• возможные сложности при переходе с одного интерфейса на другой.

Итог: Интерфейсы и протоколы абсолютных энкодеров – это современные цифровые стандарты связи, позволяющие напрямую передавать точное значение положения. Наиболее распространены SSI, BiSS, PROFIBUS, PROFINET, EtherCAT, CANopen, Modbus и IO-Link. Они обеспечивают высокую точность, сохраняют данные при выключении питания и всё активнее применяются в приводах, робототехнике и ЧПУ, постепенно вытесняя классические инкрементальные решения там, где важна максимальная надежность.

Примеры типов выходов энкодеров, предлагаемых компанией «РусАвтоматизация»

Компания «РусАвтоматизация» предлагает широкий выбор энкодеров с разными типами выходных сигналов. Это позволяет подобрать оптимальное решение для любой системы – от простых станков до высокоточных автоматизированных комплексов.

Сравнение выходов по ключевым параметрам

Каждый тип выходного сигнала энкодера имеет свои сильные и слабые стороны. TTL обеспечивает максимальную скорость, но ограничен длиной кабеля; HTL и Push-Pull балансируют между скоростью и устойчивостью; RS-422 лидирует по надежности передачи на большие расстояния. Токовый интерфейс 4–20 мА выигрывает в условиях жестких помех и удаленных объектов, но не подходит для высокочастотных задач. Интерфейсы абсолютных энкодеров не только передают положение без ошибок накопления, но и интегрируются в промышленные сети.

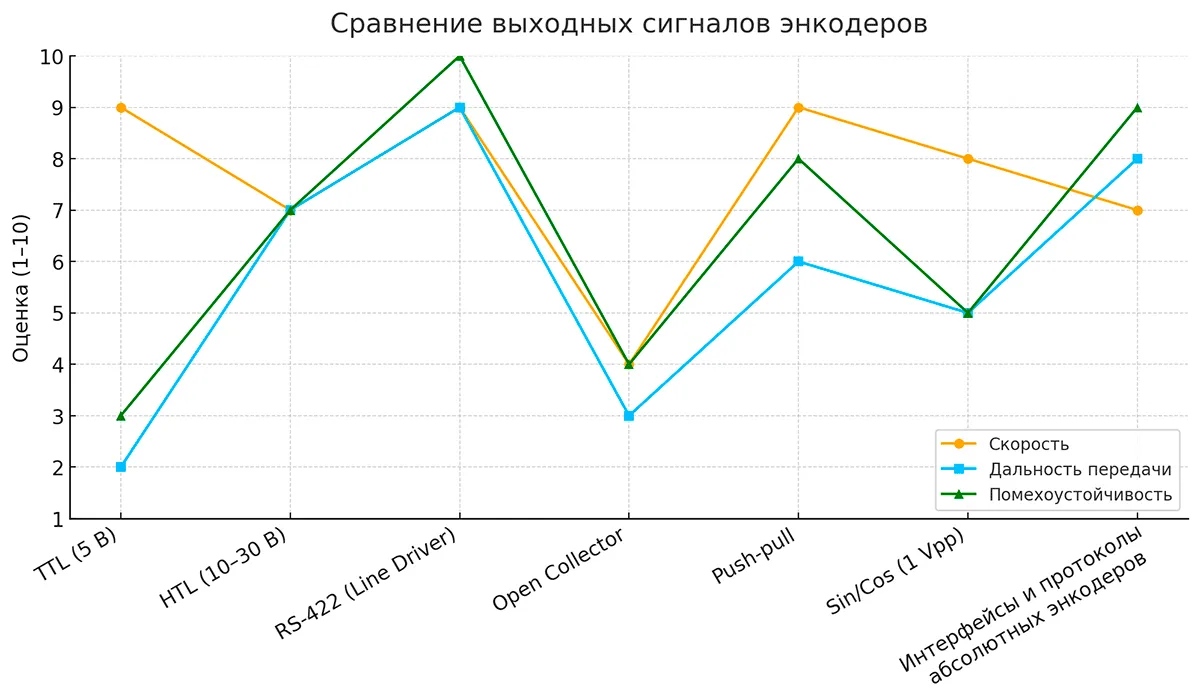

На графике ниже показано, как разные выходы соотносятся между собой по трем ключевым параметрам: скорость передачи, дальность линии и помехоустойчивость.

Итог

Выбор типа выходного сигнала определяет надежность и точность всей системы:

• TTL – для коротких линий и компактных систем;
• HTL – стандарт для промышленности;
• RS-422 – лучший вариант для высоких скоростей и длинных кабелей;
• Open Collector – бюджетное решение;
• Push-Pull – универсальный и быстрый стандарт;
• Sin/Cos – для сверхточных приводов;
• протоколы и интерфейсы абсолютных энкодеров – для интеграции в промышленные сети.

Компания «РусАвтоматизация» предлагает энкодеры со всеми типами выходных сигналов и помогает подобрать оптимальное решение под конкретную задачу. Ознакомиться с ассортиментом можно в разделе Энкодеры.
