Программируемые энкодеры как эффективное решение сокращения затрат предприятий на ЗИП

Автор: Иван Соколов Время прочтения: 8 минут

На многих производствах простой оборудования из-за выхода из строя энкодеров может обернуться колоссальными потерями. В статье мы рассмотрим, как программируемые энкодеры позволяют минимизировать эти риски, сократить затраты на запасные части и обеспечить непрерывность работы оборудования.

Что такое программируемые энкодеры и в чем их особенность

• измерения длины и скорости движения;
• синхронизации механизмов (например, ножей упаковочных машин);
• отслеживания числа оборотов;
• позиционирования узлов оборудования.

Обычные энкодеры имеют фиксированные характеристики: количество импульсов на оборот, тип сигнала, диапазон напряжения питания. Если при поломке исходные параметры устройства неизвестны (наклейка стерта, контроллер заблокирован, документация недоступна), то подобрать замену крайне сложно.

Таким образом, программируемый энкодер становится «страховкой» для предприятия: пока заказанный оригинальный датчик едет из-за рубежа, оборудование можно оперативно запустить с помощью ПЭ.

Программаторы для энкодеров: зачем они нужны

На сайте «РусАвтоматизация» доступны:

• EP PT-PC – программатор с винтовыми клеммами.
  Позволяет задавать разрешение от 1 до 65 536 импульсов/оборот. Поставляется вместе с ПО на USB-накопителе. Интерфейс программы интуитивно понятен.

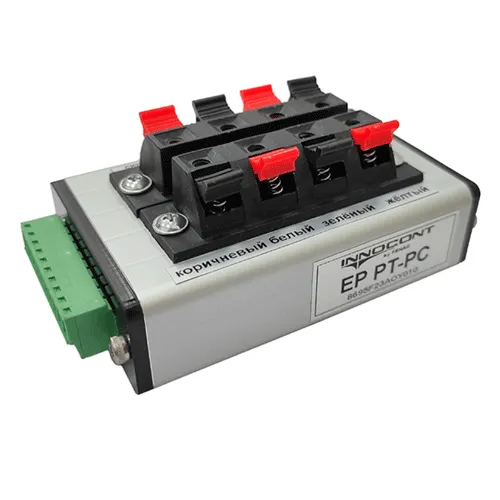

• EP PT-PCSC/PRM – вариант с зажимными клеммами.
  Также поддерживает настройку энкодеров серий EIP 40, EIP 50 и EIP 58. ПО бесплатное и идет в комплекте.

Благодаря программаторам один и тот же энкодер можно настроить под разные задачи: от упаковочного оборудования до металлургических линий.

Проблема с запасными энкодерами на складах

На практике заводы сталкиваются с рядом трудностей:

• Сложность подбора. Параметры сломанного энкодера часто неизвестны. Контроллеры импортного оборудования (например, Siemens) могут быть заблокированы производителем, что не позволяет узнать нужное количество импульсов.
• Долгие сроки поставки. Заказ оригинальных датчиков у зарубежных производителей может занять от нескольких месяцев до года. Всё это время оборудование простаивает.
• Избыточные запасы. Чтобы подстраховаться, предприятия вынуждены держать на складе десятки разных энкодеров, большая часть которых так никогда и не используется. Это «замороженные деньги» предприятия.
• Отсутствие повода для замены по рекламации. Когда характеристики исходного энкодера неизвестны, профессиональный подбор точного аналога невозможен. Если поставщик не допускал ошибки в рекомендации модели, основания для замены исправно работающего устройства нет.

Программируемые энкодеры как решение

Программируемые энкодеры позволяют решить сразу несколько задач:

• Сокращение складских запасов. Вместо десятков моделей с фиксированными характеристиками достаточно держать на складе 2–3 универсальных ПЭ разных типоразмеров (40, 50, 58 мм).
• Минимизация простоев. При выходе из строя штатного энкодера ПЭ можно оперативно запрограммировать и установить на оборудование.
• Гибкость. Один энкодер можно использовать на разных узлах и машинах, просто перепрограммировав его под новые параметры.
• Экономическая эффективность. Несмотря на более высокую цену, ПЭ быстро окупается за счёт предотвращения простоев и сокращения «мертвых» запасов.

Виды энкодеров и их особенности

На практике используются разные варианты программируемых энкодеров:

• с выступающим валом – подходит для установки на двигатели и редукторы;
• с полым валом – удобны для монтажа на проходящие оси;
• разных диаметров (40, 50, 58 мм) – в зависимости от компоновки оборудования.

Сравнение популярных моделей программируемых энкодеров

Модель	Диаметр корпуса	Тип вала	Разрешение энкодера	Тип выхода
Innocont EIP 40	40 мм	Выступающий/ Полый	1 – 65 536 имп/об	TTL/RS422 HTL/Push-pull
Innocont EIP 50	50 мм	Выступающий/ Полый	1 – 65 536 имп/об	TTL/RS422 HTL/Push-pull
Innocont EIP 58	58 мм	Выступающий/ Полый	1 – 65 536 имп/об	TTL/RS422 HTL/Push-pull
Baumer EIL580P	58 мм	Выступающий/ Полый глухой/ Полый сквозной	1 – 65 536 имп/об	TTL/RS422 HTL/Push-pull

Практические применения программируемых энкодеров

Программируемые энкодеры востребованы в самых разных отраслях, где требуется точное измерение скорости, угла или длины.

• Упаковочные линии – синхронизация ножей и подачи пленки для герметичной запайки.
• Металлургия и машиностроение – измерение длины арматуры, труб, заготовок; контроль скорости прокатных станков.
• Пищевая промышленность – регулировка скорости конвейеров, дозаторов и упаковочных машин.
• Текстильное производство – поддержание натяжения и равномерной намотки рулонов.
• Деревообработка – контроль подачи материала, измерение длины реза, точное позиционирование фрез.
• Пластиковая и кабельная промышленность – измерение длины профиля или кабеля в процессе намотки и резки.
• Транспортные системы – использование на приводах конвейеров, рольгангов, подъемных механизмов.
• Гибочные станки – контроль угла изгиба для обеспечения точной геометрии деталей.
• Робототехника – позиционирование манипуляторов и исполнительных механизмов.
• Фармацевтика – дозирование и упаковка лекарственных средств с высокой точностью.

Таким образом, ПЭ – это универсальное решение для всех отраслей, где критически важно контролировать движение.

Вывод

Программируемые энкодеры – это универсальный инструмент, который:

• решает задачи разных производственных участков;
• снижает затраты на ЗИП;
• предотвращает простои;
• делает производство более гибким.

Оформите заказ на программируемые энкодеры в каталоге «РусАвтоматизация» или получите консультацию инженеров по подбору.
