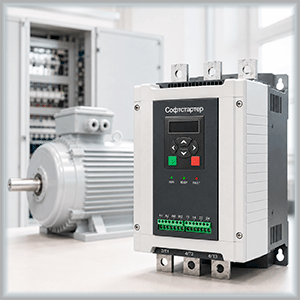

Нюансы при выборе устройства плавного пуска
Правильно подобранное устройство плавного пуска помогает снизить риск перегрузки двигателя, аварийных остановок и сбоев при запуске оборудования. Разберем, как выбрать УПП по параметрам двигателя, характеру нагрузки, числу запусков и особенностям эксплуатации.
Автор: Дмитрий Слесарев
Время прочтения: 10 мин.

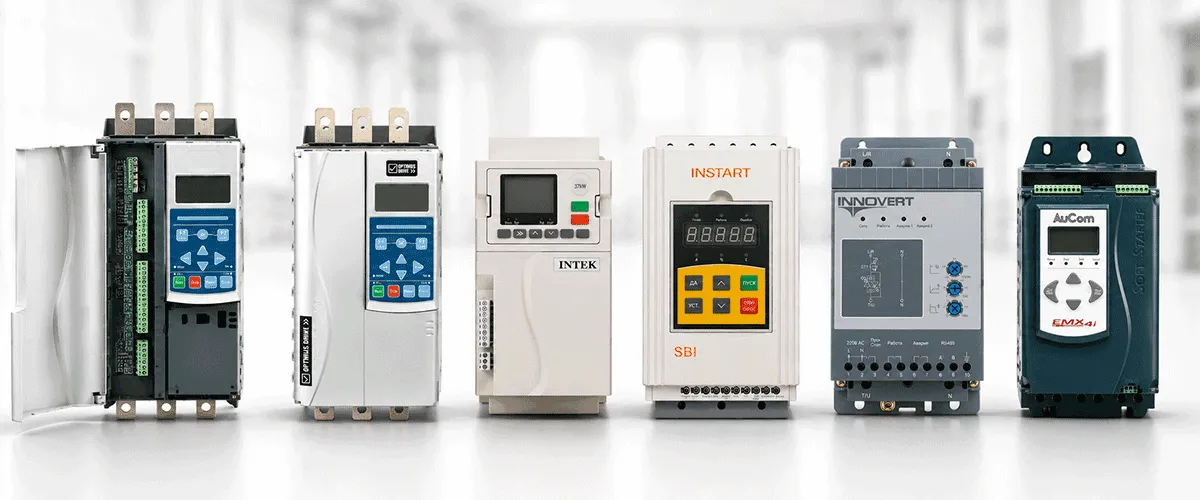

При подборе устройства плавного пуска часто ориентируются на мощность электродвигателя, но этого параметра не всегда достаточно. Например, для двигателя 55 кВт выбирают софт-стартер, рассчитанный на такую же мощность, без учета условий эксплуатации. Однако одинаковые по мощности электродвигатели могут работать с разной нагрузкой и требовать разных настроек УПП.
На стабильную работу софт-стартера влияют характеристики двигателя, особенности механизма и режим эксплуатации оборудования. Перед подбором устройства также важно понимать, как оно работает, какие элементы отвечают за управление функцией запуска и защиту привода. Подробнее об этом рассказали в статье «Как работает и из чего состоит устройство плавного пуска».
Почему нельзя выбирать УПП только по мощности двигателя?
Мощность двигателя используют как начальный ориентир при подборе, но основным параметром является номинальный ток.
На отличие электрических характеристик у электродвигателей с одинаковой мощностью влияют:
- конструкция;
- класс энергоэффективности;
- напряжение питания;
- режим эксплуатации;
- особенности подключенного механизма.
Например, два двигателя мощностью 75 кВт могут иметь разные значения номинального тока. Если при интеграции ориентироваться только на мощность и не проверить другие характеристики, софт-стартер может перейти в режим перегрузки.
Перед выбором проверяют данные в паспорте электродвигателя:
- номинальную мощность, кВт;
- рабочий ток, А;
- напряжение питания;
- схему подключения обмоток;
- режим работы.
Характеристики УПП должны соответствовать параметрам двигателя и особенностям запуска.
Как характер нагрузки влияет на выбор УПП?
Ключевой фактор подбора – сложность разгона механизма до рабочей скорости. Насосы, вентиляторы, компрессоры и тяжелые механизмы создают разные нагрузки на электропривод, поэтому режим пуска у них должен отличаться.
Легкий пуск
Такой режим характерен для оборудования, которому не требуется большой момент в начале движения. Электродвигатель быстро выходит на рабочие обороты, а время повышенной нагрузки минимально.
Особенности:
- небольшой пусковой момент;
- короткое время разгона;
- стандартные требования к перегрузочной способности.
Средний режим
Такой режим характерен для оборудования с более длительным разгоном и повышенным моментом сопротивления по сравнению с легким пуском. Электродвигатель дольше работает с повышенным током, поэтому при подборе УПП предусматривают запас по току и возможность настройки времени разгона.
Особенности:
- увеличенное время разгона;
- средняя нагрузка на электропривод;
- необходимость настройки параметров запуска.
Тяжелый режим
При тяжелом пуске двигателю требуется высокий момент для разгона механизма с большой инерцией или значительной нагрузкой на валу. Такой запуск сопровождается длительным повышенным током и усиленным нагревом силовых элементов.
Особенности:
- увеличенное время выхода на скорость;
- высокий момент сопротивления;
- повышенная тепловая нагрузка на силовые элементы.
Для таких условий выбирают устройства с запасом по току и расширенными возможностями настройки.
| Тип запуска | Особенности | Что учитывать при выборе |
| Легкий пуск | Быстрый выход на скорость, небольшая нагрузка | Соответствие току и стандартные настройки |
| Средний режим | Увеличенное время разгона | Запас по току и настройка параметров запуска |
| Тяжелый пуск | Высокая инерция, длительный разгон | Перегрузочная способность и усиленное исполнение УПП |
Особенности работы софт-стартера в различных системах подробно разобрали в статье «Назначение и примеры применения софт-стартеров».
Что такое перегрузочная способность УПП?
Во время запуска электродвигатель потребляет ток выше номинального значения. Софт-стартер должен работать в таком режиме на протяжении всего разгона.
Перегрузочная способность показывает, насколько допустимо увеличение тока и как долго УПП может работать в таком режиме. На нее влияют:
- величина пускового тока;
- продолжительность пуска;
- паузы между включениями;
- эффективность охлаждения устройства.
Если механизм выходит на рабочий режим за несколько секунд, требования к запасу ниже. Если пуск занимает десятки секунд, силовые элементы дольше работают под повышенной нагрузкой.
Недостаточный запас может привести к перегреву устройства и аварийному отключению.
Почему важно учитывать время разгона электродвигателя?
Увеличение времени плавного пуска снижает резкость старта, но одновременно увеличивает продолжительность работы УПП под нагрузкой. При настройке времени разгона важен баланс.
Слишком короткое может привести к последствиям:
- резкому старту механизма;
- повышенной нагрузке на привод;
- скачку тока.
Слишком длительный запуск может вызвать:
- перегрев силовых элементов;
- срабатывание защиты;
- невозможность выхода электродвигателя на рабочий режим.
Время пуска зависит от типа механизма, нагрузки на валу и возможностей софт-стартера.
Количество пусков двигателя в час
При работе УПП важна частота включений двигателя.
Каждый старт сопровождается повышенной нагрузкой на силовую часть устройства. Если двигатель запускается редко, тепловая нагрузка успевает снизиться. При частых включениях тиристорные модули и другие элементы работают в более тяжелых условиях.
Важно учитывать:
- количество запусков в час;
- длительность каждого пуска;
- время между остановкой и последующим включением.
Для оборудования с частыми циклами работы выбирают софт-стартер с соответствующим режимом эксплуатации.
Выбор УПП со встроенным или внешним байпасом
После завершения запуска электродвигатель может работать через байпасную цепь. При проектировании системы заранее определяют схему переключения.
Встроенный байпас
Преимущества:
- меньше дополнительных компонентов в шкафу;
- компактное подключение;
- простая установка.
Такое решение удобно для большинства стандартных приводных систем.
Внешний байпас
Используется, когда требуется:
- отдельный подбор силового контактора;
- удобство обслуживания;
- реализация специальных схем управления.
Такой вариант часто применяют в промышленных шкафах управления и мощных приводных системах.
Какие функции защиты учитывать при выборе?
Софт-стартер не только запускает двигатель, но и отслеживает перегрузки, перегрев и другие аварийные режимы.
В зависимости от модели доступны функции защиты:
- от перегрузки двигателя;
- перегрева силовых элементов;
- пропадания фазы;
- перекоса фаз;
- неправильного чередования фаз;
- превышения времени пуска;
- заклинивания механизма;
- работы без нагрузки.
Набор функций выбирают исходя из важности оборудования и требований технологического процесса.
Условия установки устройства плавного пуска
Даже подходящая по мощности модель может работать нестабильно при неправильных условиях установки.
При этом проверяют:
- температуру внутри шкафа управления;
- наличие вентиляции;
- степень защиты корпуса;
- запыленность помещения;
- расстояние до соседнего оборудования.
Силовые элементы софт-стартера выделяют тепло, поэтому важно обеспечить нормальный теплоотвод.
Интерфейсы управления и подключение к автоматизации
Для работы УПП в автоматизированной системе заранее проверяют доступные способы подключения.
Могут потребоваться:
- дискретные входы и выходы;
- релейные сигналы состояния;
- аналоговые сигналы;
- интерфейсы связи Modbus, Profibus, Ethernet и другие.
Перед выбором проверяют совместимость софт-стартера с системой управления оборудования: какие сигналы используются, какие протоколы поддерживаются и какие данные необходимо передавать.
Если устройство плавного пуска входит в состав автоматизированной линии с контроллерами, датчиками и другими исполнительными механизмами, может потребоваться проектирование АСУ ТП.
Типичные ошибки при выборе УПП
Ошибки подбора чаще всего вызваны нюансами, связанными с мощностью электродвигателя, однако не ограничиваются ими.
Самые распространенные:
- выбор устройства только по кВт без проверки рабочего тока;
- отсутствие запаса для тяжелого пуска;
- неправильная оценка времени разгона;
- игнорирование количества включений;
- установка без учета температуры шкафа;
- выбор модели без необходимых функций защиты.
Чтобы избежать любых неточностей подбора, анализируют всю приводную систему: двигатель, механизм, режим работы и окружающие условия.
FAQ частые вопросы
Можно ли выбрать УПП большей мощности?
Да, устройство с запасом по мощности можно использовать, если оно совместимо с параметрами двигателя и правильно настроено.
Что важнее при подборе – мощность или ток электродвигателя?
Основным параметром является номинальный ток. Мощность используют как ориентир.
Почему УПП отключается при пуске двигателя?
Причиной может быть недостаточный запас по току, слишком длительный разгон, тяжелая нагрузка или неправильные настройки.
Всегда ли нужен запас при выборе софт-стартера?
Нет. Для стандартных механизмов обычно достаточно модели, соответствующей характеристикам электродвигателя. Запас требуется при тяжелых условиях запуска.
Нужно ли настраивать софт-стартер после установки?
Да. Для корректной работы задают параметры электродвигателя, время разгона, режим остановки и необходимые функции защиты.
Итог
При подборе УПП мощность двигателя – только один из исходных параметров. Для стабильной работы учитывают номинальный ток, характер нагрузки, время разгона, количество включений и условия эксплуатации.
Для простых механизмов подходят стандартные модели софт-стартеров, а для тяжелых приводов выбирают устройства с повышенной перегрузочной способностью и расширенными настройками.
Специалисты «РусАвтоматизация» помогут выбрать УПП под характеристики электродвигателя, режим эксплуатации и задачи конкретного производства.
