Назначение и примеры применения софт-стартеров
Софт-стартеры применяют для управления запуском асинхронных электродвигателей в промышленных установках. Устройства снижают пусковые нагрузки, защищают механические узлы и помогают адаптировать режим разгона под особенности оборудования. Разберем, для чего устанавливают УПП и как они работают в насосах, вентиляторах, компрессорах, конвейерах и других приводных системах.
Автор: Дмитрий Слесарев
Время прочтения: 13 мин.
При прямом подключении асинхронного электродвигателя к сети привод сразу получает полное напряжение. В момент запуска появляется высокий пусковой ток, а механическая часть испытывает резкое изменение крутящего момента. Для небольших механизмов такой режим может быть допустим, но на промышленном оборудовании частые жесткие пуски ускоряют износ элементов системы.
Устройство плавного пуска (УПП, soft starter) позволяет управлять процессом выхода двигателя на рабочий режим. Вместо мгновенного старта оборудование разгоняется постепенно, что снижает воздействие на электрическую сеть и механические компоненты привода.
Софт-стартеры применяют там, где требуется защитить двигатель, увеличить ресурс оборудования и обеспечить стабильный запуск технологического процесса.
Какие задачи решает софт-стартер?
Главное назначение устройства плавного пуска – уменьшение нагрузок, возникающих при запуске электродвигателя.
УПП помогает:
- снизить величину пускового тока;
- уменьшить просадки напряжения в питающей сети;
- исключить резкие рывки исполнительного механизма;
- снизить нагрузку на редукторы, муфты, ременные передачи и подшипники;
- увеличить ресурс двигателя и приводного оборудования;
- обеспечить контролируемую остановку механизмов.
Например, при прямом запуске электродвигателя большой мощности кратковременный ток может значительно превышать рабочие значения. Если оборудование запускается часто, такие нагрузки влияют не только на двигатель, но и на всю систему электроснабжения предприятия.
Применение софт-стартеров в насосных установках
Насосы относятся к оборудованию, где важно контролировать не только запуск двигателя, но и изменение потока жидкости.
При прямом включении насос быстро выходит на обороты. Резкое изменение скорости потока может вызвать перепады давления в системе – гидравлические удары. Они увеличивают нагрузку на трубопроводы, клапаны, соединения и элементы самого насоса.
Установка УПП позволяет:
- плавно вывести насос на рабочий режим;
- снизить нагрузку на рабочее колесо;
- уменьшить износ уплотнений;
- защитить трубопроводную систему от резких перепадов давления.
На одном из объектов требовалось обеспечить стабильную работу системы водоснабжения с несколькими насосными агрегатами. При прямом запуске мощных электродвигателей возникают повышенные пусковые нагрузки, которые могут влиять на ресурс оборудования и стабильность работы системы. Для решения задачи специалисты «РусАвтоматизация» реализовали проект автоматизации насосного оборудования. В систему управления были интегрированы устройства плавного пуска, которые обеспечивают контролируемый разгон электродвигателей и снижают нагрузку на приводную часть насосов.
Подробнее о проекте: «Автоматизация насосного оборудования для стабильного водоснабжения».
Настройка режимов запуска и остановки насосов
В насосных системах важно управлять не только разгоном двигателя, но и процессом остановки. Резкое отключение привода может вызвать изменение направления потока, скачки давления и гидравлические удары.
Современные софт-стартеры позволяют выбирать профиль замедления под особенности системы:
- насосы высокого давления (подача жидкости на высоту, заполнение резервуаров) – применяют плавное снижение скорости на начальном этапе с последующим быстрым завершением остановки. Такой режим помогает избежать резкого закрытия обратных клапанов и перепадов давления;
- протяженные трубопроводные системы – используют более длительное равномерное замедление двигателя. Это позволяет постепенно снизить скорость потока и выровнять давление в магистрали;
- насосы открытых водоемов – применяют более короткое время остановки, чтобы учитывать естественное обратное движение воды после отключения оборудования.
Подбор режимов разгона и остановки позволяет адаптировать работу электропривода под конкретную гидравлическую систему и снизить нагрузку на оборудование.
Выбор УПП для насосных систем
Для насосных установок применяют устройства плавного пуска с возможностью настройки разгона, плавной остановки и защиты электродвигателя. Например, AuCom EMX4 и INSTART SBIP позволяют адаптировать работу привода под особенности гидравлической системы и снизить нагрузку при регулярных включениях.

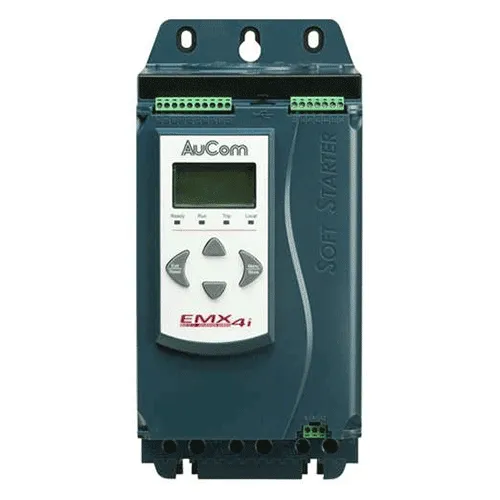

Для насосной установки с электродвигателем мощностью 22 кВт можно использовать устройство плавного пуска EMX4e-0052B-V5-C1-H. Модель рассчитана на управление трехфазным асинхронным двигателем с рабочим током до 52 А и поддерживает расширенные настройки пуска и останова.
Такой софт-стартер подходит для насосных систем, где важно настроить плавный выход на рабочий режим, снизить вероятность гидроударов и уменьшить нагрузку на трубопроводную арматуру.
Использование УПП для вентиляторов и дымососов
Вентиляторы большой мощности имеют значительный момент инерции. Рабочему колесу требуется время для выхода на номинальную скорость.
При резком запуске возникают:
- повышенная нагрузка на вал;
- ударное воздействие на подшипники;
- нагрузка на ременную передачу;
- кратковременное увеличение потребления тока.
Софт-стартер позволяет настроить постепенный разгон двигателя и уменьшить механические нагрузки.
Выбор УПП для вентиляционных установок
Для вентиляторов и систем дымоудаления обычно применяют компактные устройства плавного пуска, рассчитанные на стандартные режимы работы. Например, INNOVERT SSD и ONI SFB обеспечивают плавный набор оборотов двигателя и уменьшают механическую нагрузку на привод.
Для вентиляционной установки с электродвигателем 37 кВт можно использовать устройство плавного пуска ONI SFB-33-37-A-10. Модель рассчитана на работу в сети 380 В, поддерживает управление двигателем с рабочим током до 75 А и оснащена интерфейсом Modbus RTU для подключения к системам автоматизации.
Такое решение позволяет увеличить время выхода рабочего колеса на номинальную скорость, снизить нагрузку на вал, подшипники и приводные элементы.
Софт-стартеры в компрессорном оборудовании
Компрессоры часто работают в условиях высокой нагрузки при запуске. Особенно это касается установок большой производительности.
Во время старта возникают нагрузки на:
- электродвигатель;
- соединительные муфты;
- приводные механизмы;
- элементы компрессорного блока.
УПП ограничивает резкий набор момента и делает запуск более стабильным.
Выбор УПП для компрессоров
Для компрессорного оборудования выбирают устройства плавного пуска, рассчитанные на стабильный запуск приводов с повышенной нагрузкой. Для таких задач применяют INSTART SBI, SBIM и Intek AX100.
Для винтового компрессора с электродвигателем 90 кВт можно использовать устройство плавного пуска INSTART SBIM-90/180-04. Модель рассчитана на работу в сети 380 В, управление двигателем мощностью до 90 кВт и номинальный рабочий ток 180 А.
Устройство помогает снизить нагрузку на питающую сеть, соединительные муфты и приводные элементы компрессора во время выхода оборудования на рабочий режим.
Применение софт-стартеров на конвейерах
Для транспортных систем важен плавный старт механизма. Резкое включение двигателя может привести не только к износу оборудования, но и к нарушению технологического процесса.
При прямом запуске возможны:
- рывки транспортной ленты;
- растяжение полотна;
- смещение продукции;
- повышенная нагрузка на редуктор.
Софт-стартер обеспечивает постепенное увеличение скорости движения.
Выбор УПП для конвейерных систем
Для транспортных линий применяют устройства плавного пуска с возможностью настройки характера разгона двигателя. Например, Intek AX100 и INSTART SNI позволяют уменьшить рывки при запуске и снизить нагрузку на механические элементы.
Для конвейерной линии с электродвигателем 75 кВт можно использовать устройство плавного пуска Intek AX100-753A43NS. Модель рассчитана на работу в сети 380 В и управление трехфазным асинхронным электродвигателем мощностью до 75 кВт.
Настройка параметров запуска позволяет обеспечить плавное движение ленты, уменьшить нагрузку на редуктор, приводной барабан и механические узлы конвейера.
Софт-стартеры для дробилок, мельниц и тяжелых приводов
Оборудование с высокой инерцией требует особого режима запуска. Электродвигателю необходимо разогнать тяжелый механизм без перегрузки привода.
К таким механизмам относятся:
- дробилки;
- мельницы;
- измельчители;
- центрифуги;
- промышленные смесители.
Для тяжелых условий выбирают УПП с увеличенной перегрузочной способностью и расширенными настройками запуска.
Выбор УПП для тяжелых условий запуска
Для оборудования с высокой инерцией применяют промышленные устройства плавного пуска с расширенными настройками разгона. Для таких задач подходят OPTIMUS SSD660, SSD700 и AuCom EMX4.
Для дробилки с электродвигателем 200 кВт можно использовать устройство плавного пуска OPTIMUS SSD700-200-Z-RU. Модель рассчитана на работу в сети 380 В и управление мощными промышленными асинхронными двигателями.
Такой софт-стартер позволяет выполнить контролируемый запуск механизмов с большой массой вращающихся элементов, снизить ударные нагрузки на привод и уменьшить воздействие пускового режима на электродвигатель.
Когда стоит использовать устройство плавного пуска?
Установка УПП особенно актуальна в системах, где прямой запуск двигателя создает повышенную нагрузку на электрическую или механическую часть оборудования.
Софт-стартер применяют, если:
- электродвигатель имеет среднюю или большую мощность;
- оборудование регулярно запускается и останавливается;
- при включении возникают просадки напряжения в сети;
- механизм имеет высокую инерцию;
- требуется уменьшить нагрузку на редукторы, муфты и приводные элементы;
- необходимо обеспечить контролируемую остановку оборудования.
При выборе устройства учитывают не только параметры двигателя, но и особенности нагрузки. Насос, вентилятор, компрессор или дробилка имеют разные условия запуска, поэтому для них применяют разные настройки и серии УПП.
Примеры применения УПП по типам оборудования
Разные механизмы создают разные условия запуска электродвигателя. Для одних систем основная задача – уменьшить нагрузку на сеть и исключить резкие перепады давления, для других – обеспечить плавный разгон тяжелых вращающихся элементов или снизить износ механической передачи.
При выборе устройства плавного пуска учитывают характер нагрузки, особенности технологического процесса и требования к режиму запуска оборудования.
| Тип нагрузки | Особенности запуска | Что учитывают при выборе УПП |
| Насосы | Возможны гидроудары, перепады давления и нагрузка на трубопровод | Наличие плавного останова, настройки времени разгона и защиты двигателя |
| Вентиляторы и системы дымоудаления | Высокая инерция рабочего колеса и длительный выход на скорость | Возможность увеличения времени разгона и контроль перегрузки |
| Компрессоры | Запуск происходит при повышенной нагрузке на привод | Запас по току, режим работы и допустимая частота пусков |
| Конвейеры | Возможны рывки ленты и ударные нагрузки на редуктор | Настройка ускорения и плавное изменение момента |
| Дробилки, мельницы, центрифуги | Большая масса вращающихся элементов и тяжелый старт | Повышенная перегрузочная способность и расширенные настройки пуска |
Итог
Софт-стартеры применяют в приводных системах, где прямой запуск электродвигателя может привести к высоким пусковым токам, механическим ударам или нестабильной работе оборудования.
В насосных установках УПП помогает снизить риск гидроударов, в вентиляторах – уменьшить нагрузку при разгоне рабочего колеса, в компрессорах – обеспечить стабильный запуск, а в конвейерах и тяжелых механизмах – защитить приводные элементы от ударных нагрузок.
Выбор устройства плавного пуска зависит от условий эксплуатации: характера нагрузки, мощности двигателя, режима работы оборудования и требований к управлению запуском.
Специалисты «РусАвтоматизации» помогут подобрать софт-стартер под параметры электродвигателя, особенности механизма и условия эксплуатации промышленного оборудования.
