Как работает и из чего состоит устройство плавного пуска

Автор: Дмитрий Слесарев Время прочтения: 10 мин.

При подключении асинхронного электродвигателя напрямую к сети обмотки сразу получают полное напряжение. В первые секунды работы появляется высокий пусковой ток, который нагружает электрическую цепь и передает резкое усилие на механические элементы – валы, муфты, редукторы и исполнительные узлы.

Устройство плавного пуска (УПП, soft starter) изменяет напряжение по заданной кривой разгона. Тиристорный блок постепенно увеличивает параметры питания, поэтому электропривод выходит на рабочий режим без резкого старта. Такие решения используют в насосах, вентиляторах, компрессорных установках, конвейерах и другом оборудовании с асинхронными двигателями.

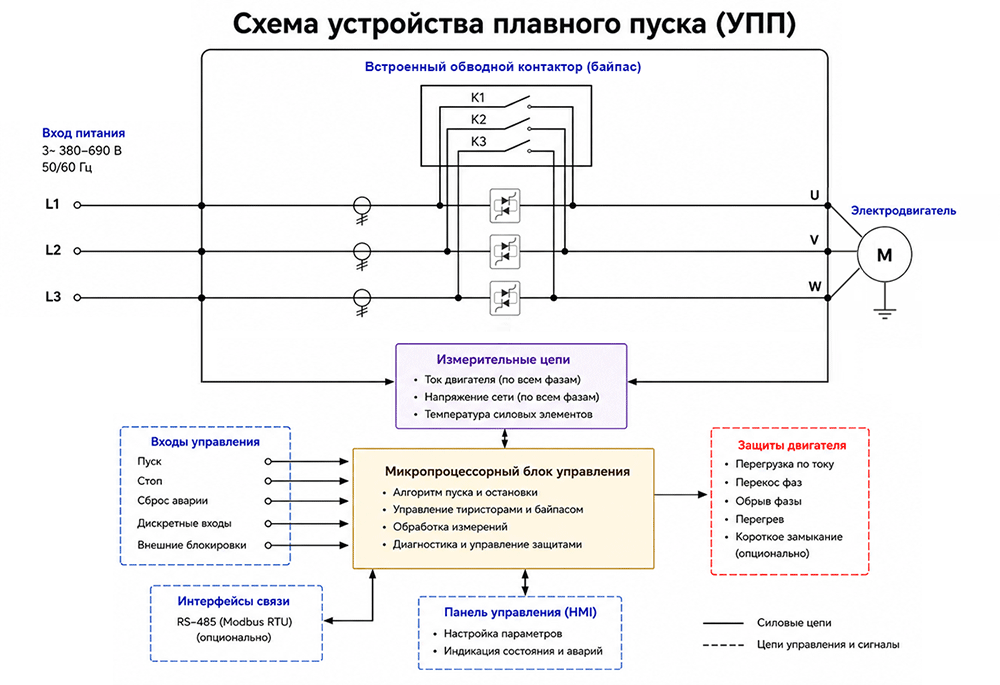

Из чего состоит устройство плавного пуска?

Устройство большинства УПП предусматривает несколько основных элементов:

• силовой блок – изменяет параметры питания во время запуска. Основу узла составляют тиристорные модули, управляющие подачей напряжения;
• блок управления – получает данные от внутренних цепей контроля и управляет последовательностью пуска или остановки;
• измерительные цепи – отслеживают ток, напряжение, состояние фаз и другие рабочие параметры;
• система охлаждения – отводит тепло от силовых компонентов;
• панель управления и интерфейсы связи – используются для настройки параметров и подключения к системам автоматизации.

Силовой блок регулирует напряжение, подаваемое на электродвигатель во время пуска и остановки. Микропроцессорный блок получает данные от измерительных цепей, управляет тиристорами, байпасом и контролирует работу защитных функций.

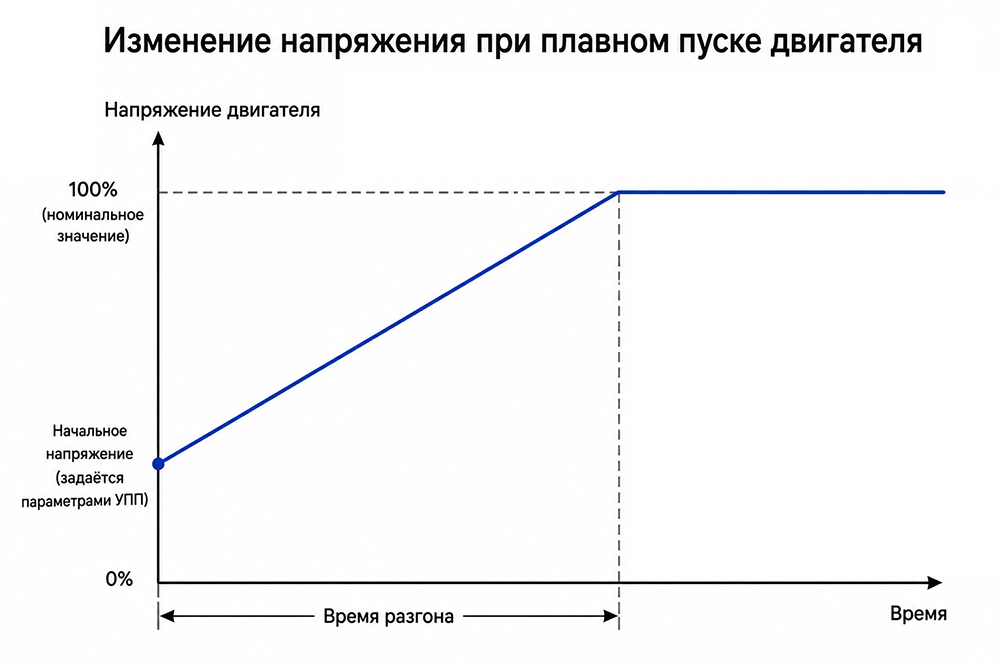

Как работает устройство плавного пуска?

Процесс запуска проходит несколько этапов.

1. На двигатель подается начальное напряжение.
2. Тиристорный блок постепенно увеличивает напряжение.
3. Вместе с напряжением возрастает крутящий момент.
4. Двигатель выходит на рабочую скорость.
5. УПП завершает режим пуска и переходит в рабочее состояние.

При запуске софт-стартер открывает тиристоры по заданному алгоритму, плавно изменяя напряжение на обмотках электродвигателя. Разгон происходит без резкого скачка тока и ударного воздействия на элементы привода.

В зависимости от модели УПП могут использовать разные способы управления запуском. Простые устройства регулируют напряжение по заданному времени разгона, а более функциональные серии позволяют ограничивать ток, управлять моментом и выбирать профиль ускорения под конкретный механизм.

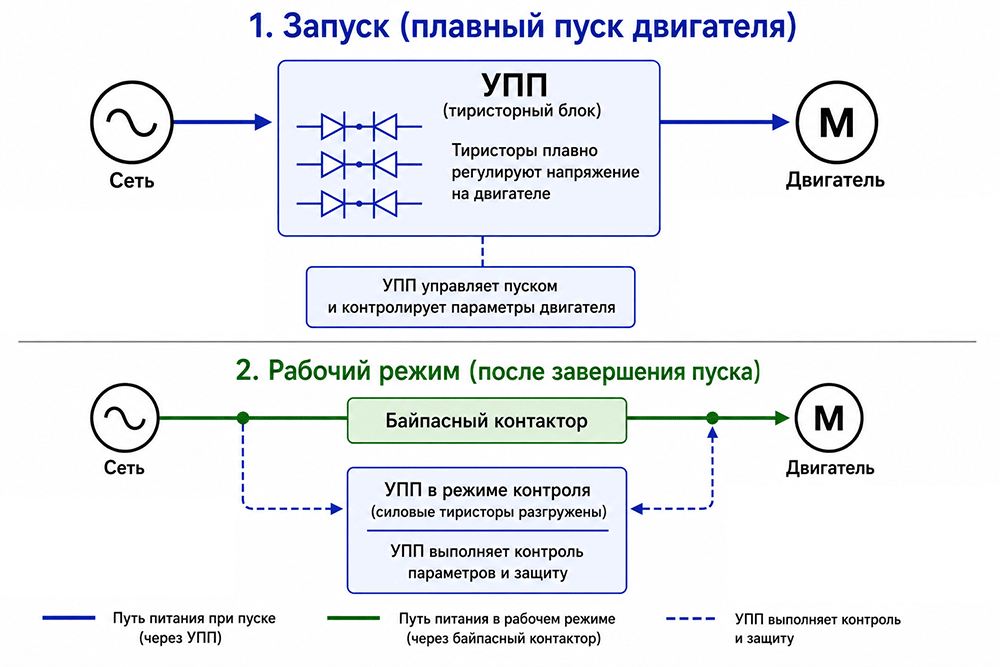

Для чего нужен встроенный байпас в УПП?

Принцип работы:

После завершения запуска электродвигателя питание переключается через байпасный контактор. Ток проходит в обход силовых тиристоров, что уменьшает нагрев устройства и снижает нагрузку на электронные компоненты.

Как выбрать софт-стартер?

Основные параметры:

• мощность подключаемого электродвигателя и номинальный ток нагрузки;
• параметры питающей сети и допустимый диапазон напряжения;
• тип пуска с учетом нагрузки на валу;
• время выхода привода на рабочую скорость, способ разгона и режим остановки;
• допустимая частота включений за определенный период;
• способ переключения силовой цепи после завершения пуска – через встроенный или внешний байпас;
• контроль аварийных режимов: перегрузки, перегрева силовых элементов, перекоса или пропадания фаз;
• обмен данными с внешними системами автоматизации через поддерживаемые интерфейсы.

Насосы и вентиляторы относятся к механизмам с относительно легким пуском, поэтому для них обычно используют стандартные настройки разгона. Для оборудования с тяжелыми условиями запуска – дробилок, мельниц, ленточных пил, нагруженных конвейеров и механизмов с высокой инерцией – выбирают софт-стартеры с увеличенным запасом по току, расширенными настройками и дополнительными функциями защиты.

Какие бывают типы устройств плавного пуска?

По набору функций и возможностям управления их можно разделить на несколько групп:

• Контроллеры плавного пуска – простые устройства для снижения нагрузки во время запуска электродвигателя. Их применяют в системах, где требуется плавный разгон без расширенных настроек и функций диагностики.
• Компактные УПП – решения для большинства стандартных механизмов. Они поддерживают плавный запуск и остановку, имеют функции защиты и могут использоваться в насосах, вентиляторах, компрессорах и другом промышленном оборудовании.
• Расширенные УПП – применяются в сложных приводных системах и при тяжелых условиях. Такие устройства поддерживают дополнительные алгоритмы управления, расширенную диагностику, защиту двигателя и подключение к промышленным сетям.
• УПП среднего напряжения – используются с мощными электродвигателями на промышленных объектах. Такие решения выбирают для крупных насосных станций, компрессорных установок, мельниц и другого энергоемкого оборудования.

Чем выше нагрузка при запуске, тем больше требований предъявляется к запасу по току, настройкам разгона и возможностям управления приводом.

Чем отличаются устройства плавного пуска разных производителей?

УПП различаются диапазоном мощности, напряжением питания, наличием байпаса и поддерживаемыми интерфейсами связи.

Производитель	Мощность двигателя	Напряжение питания	Байпас	Интерфейсы связи	Где применяются
AuCom	до 800 кВт	от 200 до 525 В AC	встроенный / внешний	Modbus RTU, Profibus, Ethernet (опции),DeviceNet	Тяжелые приводы, насосы, компрессоры, дробилки

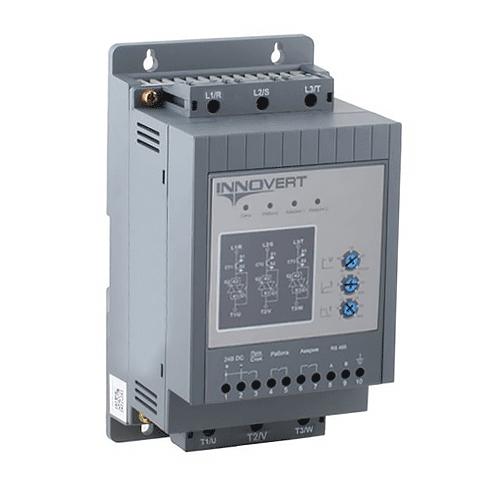

INNOVERT	до 75 кВт	от 220 до 380 В AC	встроенный	Modbus RTU (RS-485)	Насосы, вентиляторы, компрессоры

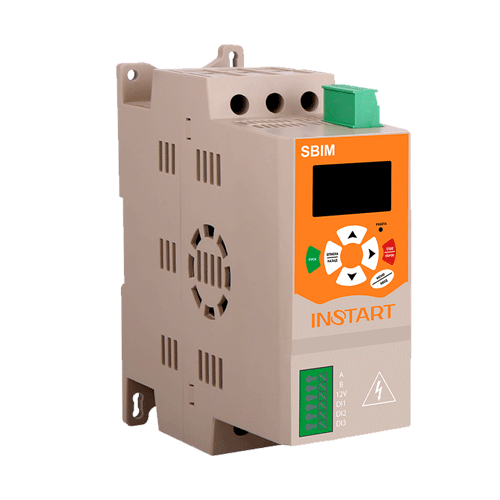

INSTART	до 1200 кВт	от 380 до 760 В AC	встроенный / внешний	Modbus RTU, Profibus (опции)	Конвейеры, насосные станции, промышленное оборудование

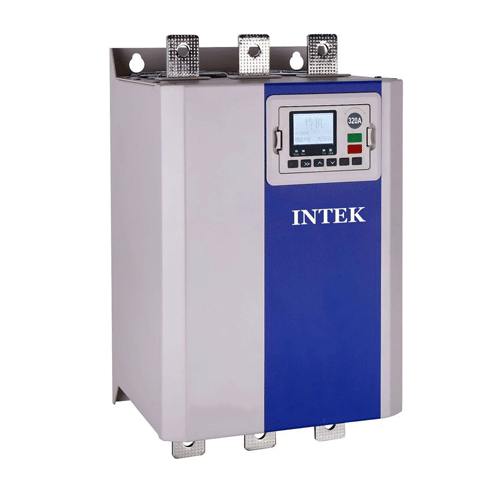

INTEK	до 320 кВт	380 В AC	внешний	Modbus RTU (RS-485)	Производственные механизмы, инженерные системы

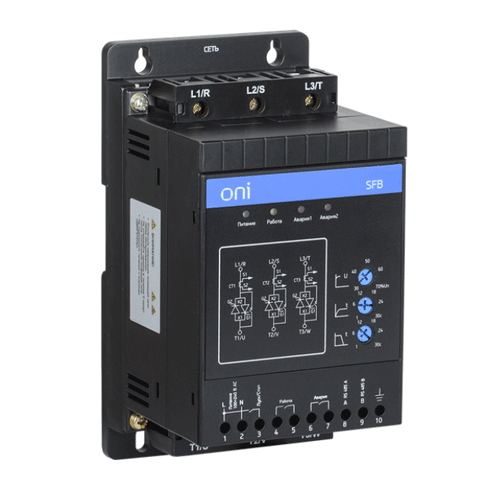

ONI	до 800 кВт	380, 690 В AC	встроенный	Modbus RTU (RS-485)	Насосы, вентиляторы, общепромышленные приводы

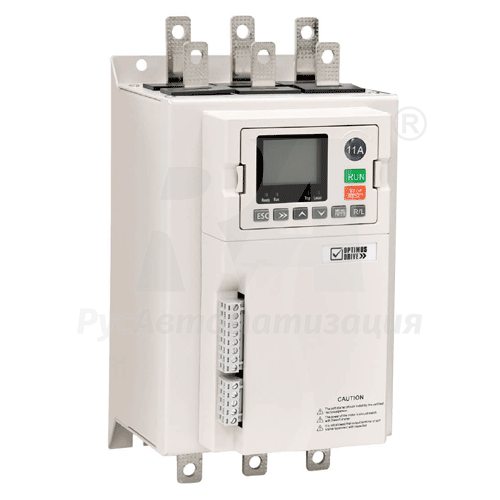

OPTIMUS	до 800 кВт	380, 440 В AC	встроенный / внешний	Modbus RTU, дополнительные модули связи	Промышленные установки, тяжелые механизмы

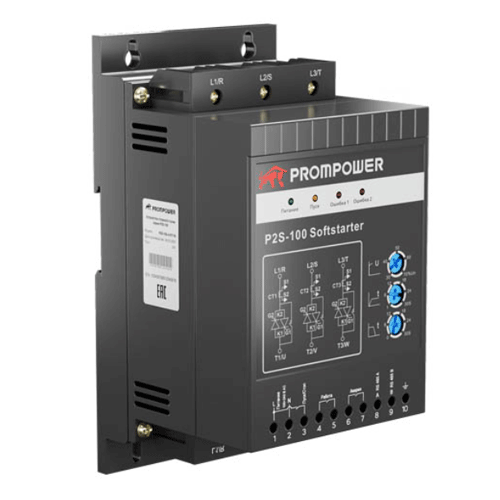

PROMPOWER	до 400 кВт	380, 400 В AC	встроенный / внешний	Modbus RTU, Profibus, Ethernet (зависит от исполнения)	Мощные электроприводы, технологические линии

В чем разница между УПП и частотным преобразователем?

Сравнение основных возможностей УПП и частотного преобразователя представлено в таблице.

УПП выбирают, когда необходимо обеспечить контролируемый запуск двигателя. Частотный преобразователь применяют, когда требуется изменение скорости во время работы оборудования.

Где применяются софт-стартеры?

К основным областям их применения относятся:

• насосные станции;
• вентиляторные установки;
• компрессорное оборудование;
• конвейерные линии;
• дробилки и мельницы;
• центрифуги;
• производственные станки.

Правильно подобранный софт-стартер уменьшает нагрузку на электродвигатель и механические элементы привода.

FAQ частые вопросы

Можно ли установить УПП на любой асинхронный двигатель?
Да, если характеристики устройства соответствуют параметрам двигателя: мощности, напряжению и рабочему току.

Устройство плавного пуска экономит электроэнергию?
Нет, УПП практически не влияет на расход электроэнергии во время постоянной работы двигателя. Устройство уменьшает нагрузку только в момент запуска и остановки. Для экономии энергии за счет изменения скорости вращения применяют частотные преобразователи.

Почему нельзя выбирать софт-стартер только по мощности двигателя?
Электродвигатели одинаковой мощности могут работать с разными нагрузками. При выборе учитывают ток, условия запуска и особенности механизма.

Когда нужен УПП с запасом по мощности?
Запас требуется для оборудования с тяжелым запуском: дробилок, мельниц, больших конвейеров и механизмов с высокой инерцией.

Итог

УПП управляет процессом запуска электродвигателя и уменьшает воздействие пускового режима на приводную систему. За счет тиристорного регулирования напряжение изменяется постепенно, поэтому оборудование выходит на рабочие параметры без резких токовых и механических воздействий.

При выборе софт-стартера анализируют характеристики двигателя, режим эксплуатации, частоту запусков и требования к управлению. Для насосов, вентиляторов и других стандартных механизмов подходят базовые серии УПП, а для тяжелых приводов выбирают модели с расширенными настройками, дополнительными защитами и поддержкой промышленных интерфейсов.

Специалисты «РусАвтоматизации» подберут УПП под параметры оборудования, режим работы и условия эксплуатации, а также выберут совместимое решение из доступных серий производителей.
