Шкаф управления стоками для условий с повышенным содержанием сероводорода и других коррозионно-активных элементов

Решение

В рамках проекта специалисты «РусАвтоматизации» разработали и согласовали с заказчиком полный комплект конструкторской документации, по которой были изготовлены шкафы управления затворами приемного бункера кека и шкафы управления воротами. Приемка оборудования проводилась на производственной площадке отдела АСУ ТП компании «РусАвтоматизация» в присутствии представителей ПК «Орбита». Все функции шкафов были продемонстрированы в работе, замечаний не выявлено.

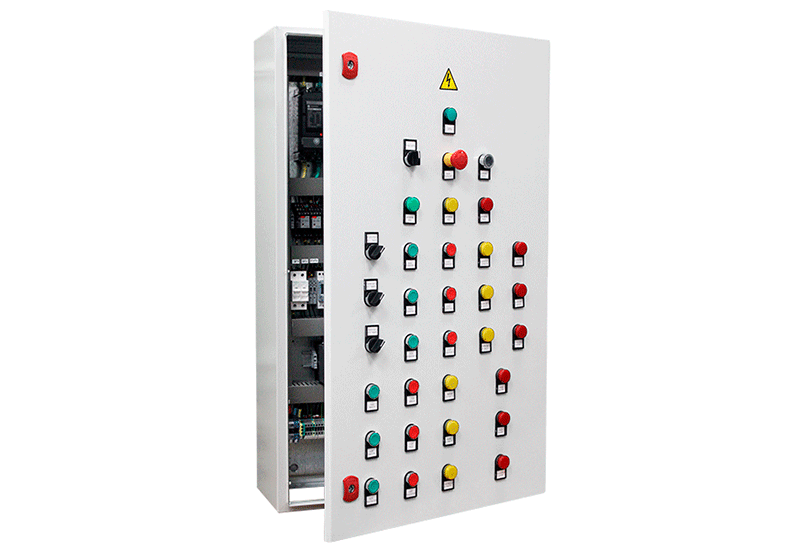

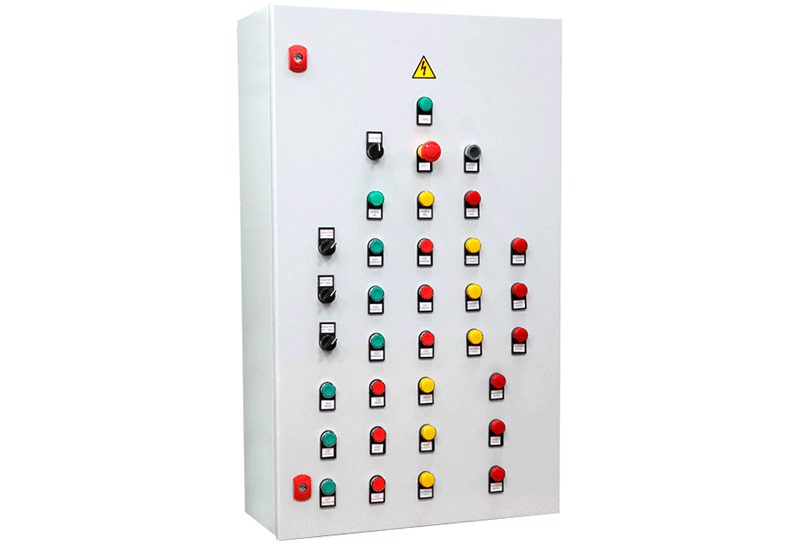

Для решения задачи инженеры «РусАвтоматизации» спроектировали и изготовили шкаф управления ШУН-6К-132, выполненный с повышенными требованиями к герметичности, изоляции и долговечности.

Корпус шкафа изготовлен в исполнении IP66, что обеспечивает полную пыле- и влагонепроницаемость. Все металлические элементы прошли антикоррозийную обработку и окрашены порошковым составом, устойчивым к химическим парам. Герметичные кабельные вводы, силиконовые уплотнители и качественная фурнитура предотвращают проникновение газов и конденсата внутрь корпуса.

Вся коммутационная и управляющая аппаратура выполнена на базе компонентов System Electric – производителя, известного высоким качеством исполнения и устойчивостью к агрессивным средам. Для кнопок и сигнальных ламп выбраны модели с повышенным классом изоляции и герметичными мембранными уплотнениями.

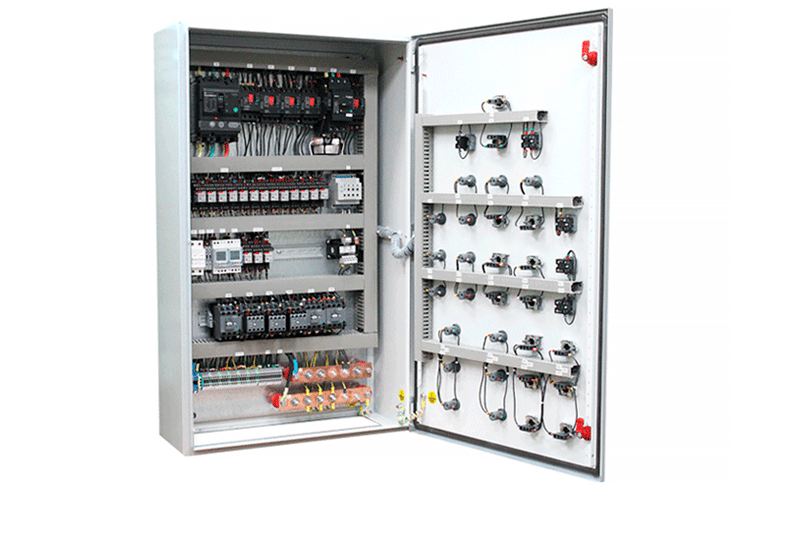

При сборке использованы термостойкие проводники и реле с повышенным ресурсом контактов. Особое внимание уделено прокладке кабелей и вентиляции корпуса: конструкция исключает образование конденсата, сохраняя стабильность параметров при изменениях температуры и влажности в автоматическом режиме. ШУН прошел проверку на герметичность и электрические испытания в производственном цехе «РусАвтоматизации».

Шкаф рассчитан на длительную эксплуатацию без обслуживания – при необходимости доступ к оборудованию возможен без нарушения герметичности корпуса, что особенно важно для объектов с агрессивными газовыми парами.

Изделие сертифицировано и имеет Сертификат соответствия ЕАЭС на шкафы управления насосами, что подтверждает соответствие требованиям технических регламентов для промышленного оборудования.

Итог проекта

Внедрение шкафа ШУН-6К-132 позволило полностью устранить проблему коррозии и преждевременного выхода из строя оборудования. Система откачки стоков «Агрокомплекса Калининский» работает стабильно и без простоев, а срок службы электрооборудования существенно увеличился. Благодаря применению надежных компонентов и инженерных решений «РусАвтоматизации», предприятие получило долговечное и безопасное решение, адаптированное под реальные условия животноводческого производства.
