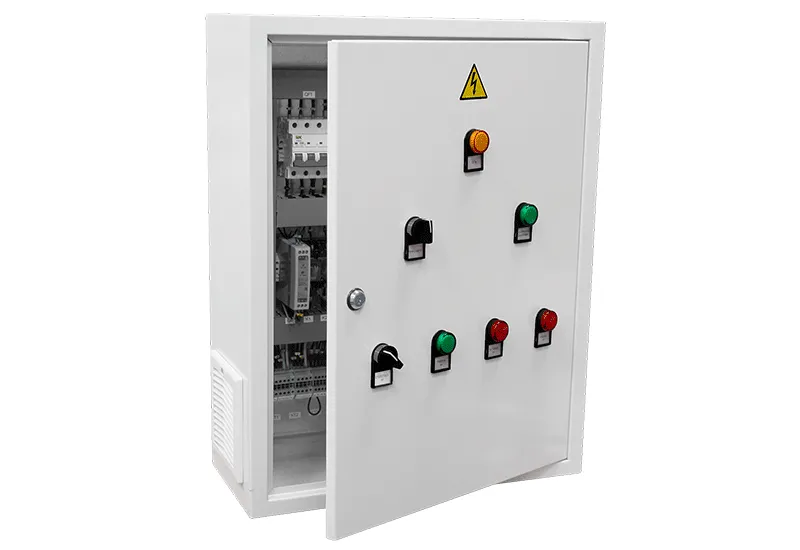

Шкаф управления КНС для строительной площадки

Решение

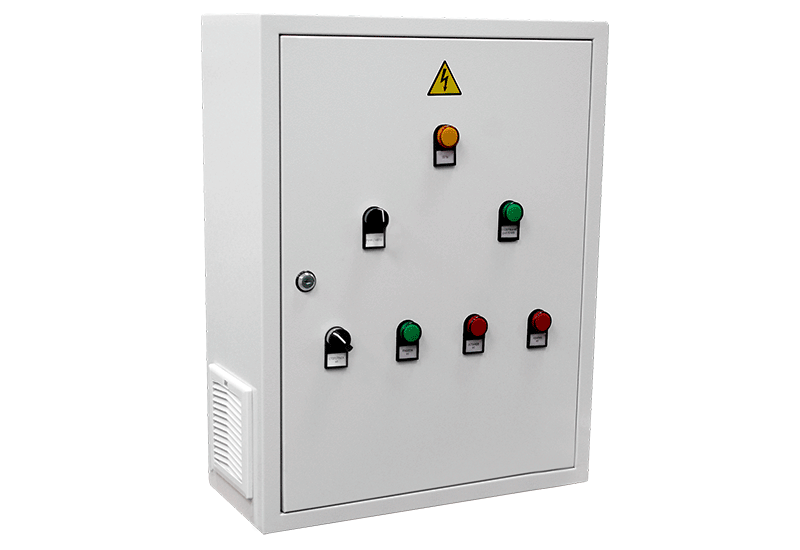

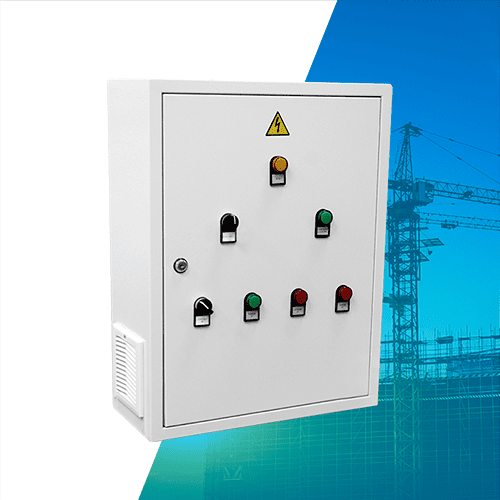

Инженеры «РусАвтоматизации» спроектировали и изготовили шкаф управления ШУН-ЧРП-11-7,5Р-А-31-380 в металлическом корпусе навесного исполнения габаритами 650×500×250 мм, со степенью защиты IP31 и климатическим исполнением по ГОСТ 15150-69 – УХЛ4. Конструкция рассчитана на эксплуатацию при температуре от –5 до +40 °C и относительной влажности до 80 % (при 25 °C).

Тепловыделение шкафа составляет около 300 Вт/ч, что потребовало оптимального распределения оборудования и организации внутреннего теплоотвода. Для подключения кабелей использованы вводы PG21 для силовых цепей и PG13,5 для управляющих, с нижним подводом кабелей.

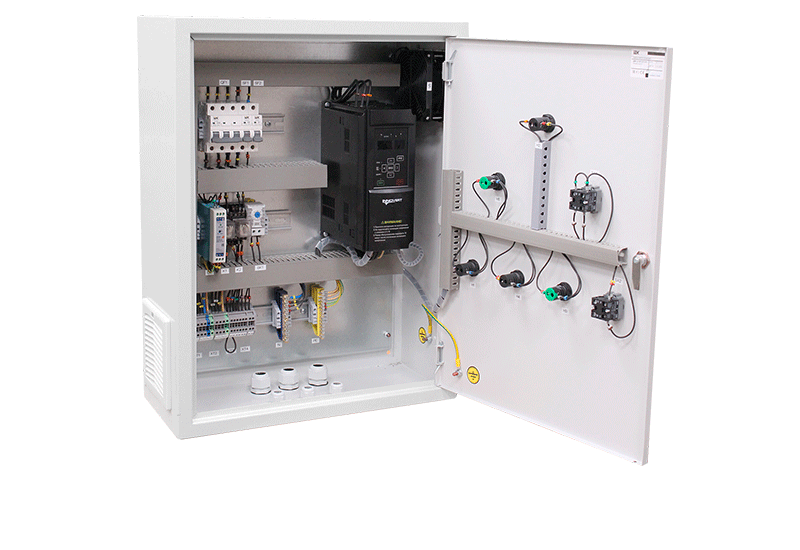

Внутренняя компоновка обеспечивает удобный доступ к элементам автоматики и безопасность обслуживания. Все соединения промаркированы, а монтажные решения исключают воздействие вибраций и осадков. ШУН-КНС прошел проверку изоляции и функционала на производстве «РусАвтоматизации».

Шкаф сертифицирован и имеет Сертификат соответствия ЕАЭС на шкафы управления насосами, что подтверждает соответствие требованиям технических регламентов и гарантирует безопасную эксплуатацию оборудования на строительных объектах.

Итог проекта

Проект выполнен точно в срок с учетом всех требований клиента. ИП «Самсонов» получил надежный шкаф управления, обеспечивающий бесперебойную работу КНС и защиту оборудования от перегрева. Решение доказало эффективность инженерного подхода и высокого качества сборки «РусАвтоматизации».
