Взрывозащищенное исполнение в серии датчиков заштыбовки INNOLEVEL

Серия мембранных датчиков подпора INNOLEVEL IL-MS пополнилась новым взрывозащищенным исполнением IL-MS-Ex. Модель предназначена для контроля состояния оборудования, транспортирующего и выгружающего сыпучие материалы, в том числе на объектах, где возможно образование взрывоопасной пылевой атмосферы.

Датчик может использоваться как сигнализатор заштыбовки или затора в шнековых, скребковых транспортерах, для контроля наполнения башмака нории, а также для предотвращения закупоривания самотечных линий и рукавов подачи. Он подходит для сыпучих материалов с насыпной плотностью от 300 г/л.

Принцип действия основан на механическом воздействии материала на мембрану из нержавеющей стали. Под давлением продукта мембрана прогибается, приводя в действие расположенный внутри корпуса микровыключатель. Когда воздействие материала прекращается, мембрана и переключатель возвращаются в исходное положение. Благодаря такому принципу работы датчику не требуется отдельное напряжение питания.

К основным особенностям нового исполнения относятся:

• алюминиевый корпус;
• мембрана из нержавеющей стали;
• степень защиты IP65;
• температура процесса от −40 до +80 °C;
• температура окружающей среды от −40 до +60 °C;
• допустимое давление процесса до 0,1 бар;
• возможность регулировки чувствительности;
• фланцевое присоединение диаметром 155 мм;
• переключающий выход SPDT;
• коммутационная способность до 10 А при 220 В переменного тока;
• отсутствие необходимости в отдельном питании.

IL-MS-Ex устанавливается на внешних стенках бункеров, транспортировочных желобов и самотечных линий. Компактное исполнение упрощает монтаж, в том числе на участках с ограниченным свободным пространством.

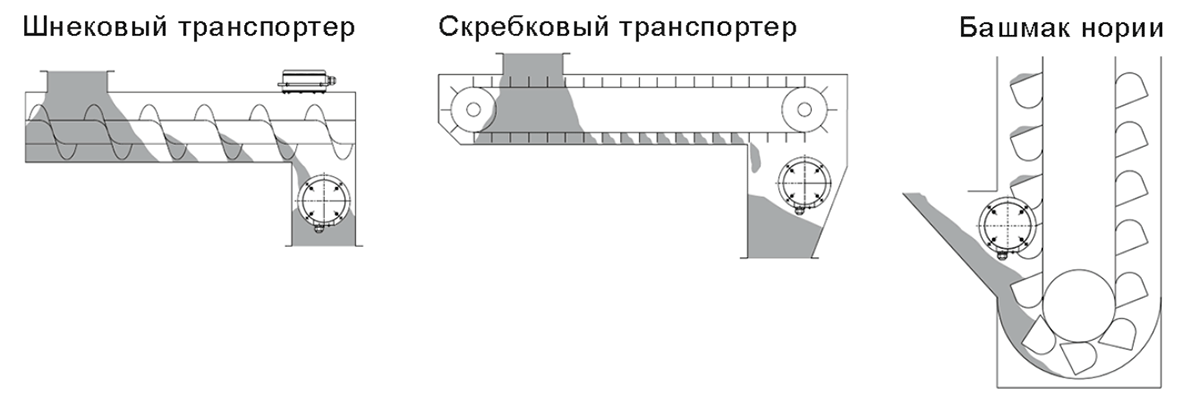

Способ установки датчика выбирают с учетом конструкции оборудования и задачи контроля. Ниже приведены типовые схемы размещения устройства на различных участках транспортировки и хранения сыпучих материалов.

Новое исполнение соответствует требованиям ТР ТС 012/2011 и предназначено для эксплуатации во взрывоопасных пылевых средах. Ex-маркировка по ГОСТ 31610.0-2019 (IEC 60079-0:2017) − Ex ta/tb IIIC T115°C Da/Db X. Максимальная температура поверхности составляет +115 °C.

Сочетание простой конструкции, регулируемой чувствительности, отсутствия необходимости в отдельном питании и взрывозащиты делает IL-MS-Ex практичным решением для контроля заштыбовки и движения сыпучих продуктов на предприятиях, где к оборудованию предъявляются повышенные требования по безопасности.
