Новые панельные указатели уровня в ассортименте «РусАвтоматизации»
«РусАвтоматизация» расширила линейку средств визуального контроля уровня жидкостей. Новые приборы устанавливаются на лицевой панели оборудования и позволяют оператору контролировать уровень среды в емкости, расположенной внутри корпуса аппарата.
В ассортименте «РусАвтоматизации» появились указатели уровня панельного типа. Они предназначены для визуального контроля жидкостей во внутренних емкостях аппаратов, установок и другого оборудования.
По принципу работы панельные указатели аналогичны байпасным. Они соединяются с контролируемой емкостью в верхней и нижней точках, а уровень жидкости в индикаторном канале соответствует уровню среды внутри емкости. Оператор определяет его визуально по границе раздела жидкой и газообразной фаз.

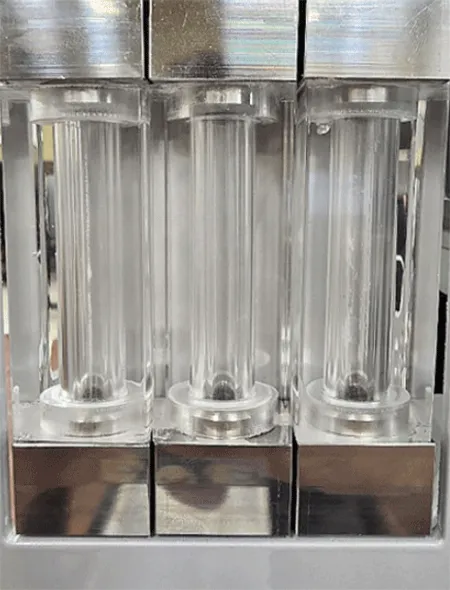

Главное отличие заключается в способе установки. Байпасный указатель монтируется непосредственно на внешней стенке резервуара. Панельный прибор встраивается в лицевую или приборную панель оборудования, тогда как сама емкость может находиться внутри корпуса.
Такое решение позволяет видеть уровень рабочей среды снаружи, не открывая аппарат и не размещая емкость в зоне прямого обзора.
Примеры панельного исполнения – указатели уровня ILL-BP-G01-0187U и ILL-BP-P01-0187U. Они различаются конструкцией индикаторной части и материалами, контактирующими с рабочей средой.
Для обеих моделей предусмотрены рабочие параметры:
- температура рабочей среды – от –20 до +70 °С;
- температура окружающей среды – от –20 до +45 °С;
- максимальное допустимое избыточное давление – 0,1 МПа, или 1 бар;
- климатическое исполнение – У3.1 или ХЛ3.1 по ГОСТ 15150-69;
- присоединение к процессу – резьбовые отверстия G1/8”.
В исполнении ILL-BP-P01-0187U корпус изготовлен из прозрачного акрилового стекла ПММА, а пробки – из нержавеющей стали AISI 316. Такая конструкция подходит для сред, неагрессивных к акриловому стеклу.
В модели ILL-BP-G01-0187U используется индикаторная трубка из боросиликатного стекла 3.3 по ГОСТ 27460-87. Фитинги изготовлены из нержавеющей стали AISI 316, или 08Х17Н13М2 по ГОСТ 5632-2014, уплотнительное кольцо – из фторкаучука FPM, корпус – из ПММА.
Исполнение с боросиликатной трубкой было разработано специалистами «РусАвтоматизации» по заказу производителя медицинского оборудования для контроля уровня химически активной жидкости. При разработке особое внимание уделили стойкости материалов, контактирующих с рабочей средой.
Такое исполнение может применяться в медицинском, лабораторном и технологическом оборудовании для контроля уровня химических жидкостей, растворов и реактивов при условии их совместимости с материалами указателя.
Указатели успешно прошли опытные испытания в составе оборудования и доступны к заказу на сайте.
