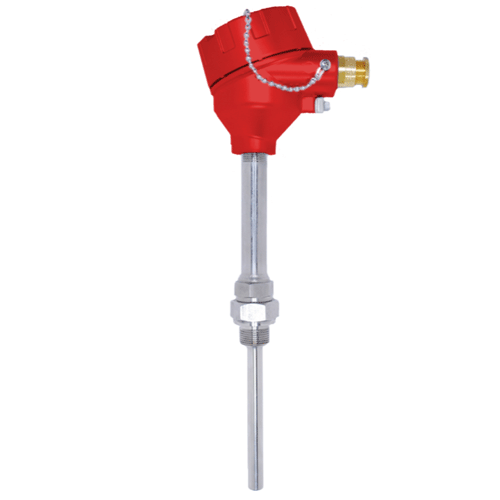

Взрывозащищенные датчики температуры EXD

В разделе представлены термопреобразователи сопротивления и термопары во взрывозащищенном исполнении. В зависимости от модели измерение выполняется чувствительным элементом Pt100, Pt500 или Pt1000 либо термопарой K (ТХА) или J (ТЖК). Диапазоны различных исполнений охватывают температуры от -200 до +900 °C.

Конструкции рассчитаны на разные способы установки и условия эксплуатации. В ассортименте есть компактные погружные датчики, модели с усиленной защитной частью, варианты с резьбовым присоединением или фланцем, а также исполнения с погружной частью длиной до 2000 мм. Для обслуживания предусмотрен сменный чувствительный элемент. Электрическое подключение выполняется через коммутационную головку Exd и взрывозащищенный кабельный ввод.

Модели взрывозащищенных датчиков температуры EXD

Основные отличия серий связаны с диапазоном измерения, размерами и материалом защитной оболочки, способом монтажа и рабочей средой. Эти параметры позволяют подобрать конструкцию под конкретную точку технологического процесса.

Датчики температуры TOPI-Exd, TTKI-Exd и TTJI-Exd

В группу входят:

• Взрывозащищенный термопреобразователь сопротивления в исполнении Exd TOPI-Exd Тип Pt100/Pt500/Pt1000 от -200 до 550°C класс B
• Взрывозащищенная термопара Тип K ТХА от -40 до 900°C в исполнении Exd TTKI-Exd класс 2
• Взрывозащищенная термопара Тип J ТЖК от -40 до 700°C в исполнении Exd TTJI-Exd класс 2

Серия I подходит для точек, где требуется сравнительно тонкая погружная часть. Диаметр оболочки составляет 3 или 6 мм, а ее минимальная длина – 100 мм. Благодаря этому датчик можно размещать там, где использование массивной защитной арматуры нежелательно или ограничено конструкцией оборудования.
Выбор между тремя моделями определяется прежде всего температурным диапазоном и принципом измерения. TOPI-Exd с Pt100/Pt500/Pt1000 работает от -200 до +550 °C. Для повышенных температур предусмотрены термопары: TTKI-Exd типа K достигает +900 °C, TTJI-Exd типа J – +700 °C. Подключение к процессу выполняется через резьбу 1/2NPT.

Скачать лист технических данных

Датчики температуры TOPSW-Exd, TTKSW-Exd и TTJSW-Exd

В группу входят:

• Взрывозащищенный термопреобразователь сопротивления в исполнении Exd TOPSW-Exd Тип Pt100/Pt500/Pt1000 от -200 до 550°C класс B
• Взрывозащищенная термопара Тип K ТХА от -40 до 550°C в исполнении Exd TTKSW-Exd класс 2
• Взрывозащищенная термопара Тип J ТЖК от -40 до 550°C в исполнении Exd TTJSW-Exd класс 2

Отличительная черта серии SW – массивная защитная часть. Для оболочки предусмотрены диаметры 18, 24 и 32 мм при длине от 100 до 260 мм. Такое соотношение размеров делает серию подходящей для стационарных точек измерения, где важна механическая защита чувствительного элемента.
В зависимости от условий эксплуатации оболочка выполняется из стали 1.4541 либо 1.7335 (15HM). Внутри устанавливается Pt100/Pt500/Pt1000 или термопара K/J. Чувствительный элемент является сменным, поэтому при техническом обслуживании нет необходимости заменять всю установленную конструкцию.

Скачать лист технических данных

Датчики температуры TOPSWG-Exd, TTKSWG-Exd и TTJSWG-Exd

В группу входят:

• Взрывозащищенный термопреобразователь сопротивления в исполнении Exd TOPSWG-Exd Тип Pt100/Pt500/Pt1000 от -200 до 550°C класс B
• Взрывозащищенная термопара Тип K ТХА от -40 до 550°C в исполнении Exd TTKSWG-Exd класс 2
• Взрывозащищенная термопара Тип J ТЖК от -40 до 550°C в исполнении Exd TTJSWG-Exd класс 2

Серия SWG удобна прежде всего возможностью подобрать присоединение под уже существующую точку монтажа. Предлагаются варианты 1/2NPT, M20x1,5 и G1/2, поэтому датчик можно адаптировать к различным трубопроводам и технологическому оборудованию.
Защитная часть из стали 1.4541 имеет диаметр от 16 мм и длину от 100 до 570 мм. В зависимости от требуемого сигнала выбирается термосопротивление Pt100/Pt500/Pt1000 либо термопара K или J. Диапазон до +550 °C позволяет использовать серию для контроля воздуха, воды, жидких и газообразных сред.

Скачать лист технических данных

Датчики температуры TOPSWT-Exd, TTKSWT-Exd и TTJSWT-Exd

В группу входят:

• Взрывозащищенный термопреобразователь сопротивления в исполнении Exd TOPSWT-Exd Тип Pt100/Pt500/Pt1000 от -200 до 550°C класс B
• Взрывозащищенная термопара Тип K ТХА от -40 до 550°C в исполнении Exd TTKSWT-Exd класс 2
• Взрывозащищенная термопара Тип J ТЖК от -40 до 550°C в исполнении Exd TTJSWT-Exd класс 2

Серия SWT отличается от резьбовых исполнений конструкцией защитной арматуры. Здесь используется сверленая напорная оболочка с приваренным фланцем, поэтому датчик ориентирован на стационарный фланцевый монтаж в технологическое оборудование.
Погружная часть имеет диаметр от 16 мм и может быть выполнена длиной от 100 до 570 мм. Термопреобразователь TOPSWT-Exd комплектуется Pt100/Pt500/Pt1000, а TTKSWT-Exd и TTJSWT-Exd – термопарами K и J. Все варианты рассчитаны на температуры до +550 °C и предусматривают смену внутреннего чувствительного элемента.

Скачать лист технических данных

Датчики температуры TOPT-Exd, TTKT-Exd и TTJT-Exd

В группу входят:

• Взрывозащищенный термопреобразователь сопротивления в исполнении Exd TOPT-Exd Тип Pt100/Pt500/Pt1000 от -200 до 550°C класс B
• Взрывозащищенная термопара Тип K ТХА от -40 до 550°C в исполнении Exd TTKT-Exd класс 2
• Взрывозащищенная термопара Тип J ТЖК от -40 до 550°C в исполнении Exd TTJT-Exd класс 2

Серию T стоит рассматривать в первую очередь для объектов, где требуется значительная глубина погружения. Длина оболочки выбирается в пределах от 50 до 2000 мм, а доступные диаметры – 11, 12 и 14 мм. Это позволяет использовать одну конструктивную серию как для относительно компактных аппаратов, так и для крупных емкостей.
Оболочка изготовлена из стали 1.4541, монтаж выполняется через присоединение 1/2NPT. Помимо воздуха, воды, жидкостей и газов, в перечне рабочих сред для этой серии указан пар. Измерительный элемент – Pt100/Pt500/Pt1000, K или J – можно заменить отдельно от защитной части.

Скачать лист технических данных

Датчики температуры TOPP-Exd, TTKP-Exd и TTJP-Exd

В группу входят:

• Взрывозащищенный термопреобразователь сопротивления в исполнении Exd TOPP-Exd Тип Pt100/Pt500/Pt1000 от -200 до 550°C класс B
• Взрывозащищенная термопара Тип K ТХА от -40 до 900°C в исполнении Exd TTKP-Exd класс 2
• Взрывозащищенная термопара Тип J ТЖК от -40 до 700°C в исполнении Exd TTJP-Exd класс 2

Серия P выделяется среди остальных Exd-моделей возможностью работы при более высокой температуре. В исполнении TTKP-Exd с термопарой K верхний предел достигает +900 °C, а TTJP-Exd с термопарой J рассчитана до +700 °C. Для TOPP-Exd с платиновым термосопротивлением диапазон составляет от -200 до +550 °C.
Под разные температурные режимы можно выбрать материал оболочки: применяются стали 1.4541, 1.4841 и 1.4762. Длина погружной части составляет от 100 до 2000 мм, доступны диаметры 10, 12, 14 и 15 мм. Такое сочетание диапазона, размеров и материалов делает серию подходящей для различных высокотемпературных технологических процессов.

Скачать лист технических данных

Датчики температуры TOPGB-Exd, TTKGB-Exd и TTJGB-Exd

В группу входят:

• Взрывозащищенный термопреобразователь сопротивления в исполнении Exd TOPGB-Exd Тип Pt100/Pt500/Pt1000 от -200 до 150°C класс B
• Взрывозащищенная термопара Тип K ТХА от -40 до 150°C в исполнении Exd TTKGB-Exd класс 2
• Взрывозащищенная термопара Тип J ТЖК от -40 до 150°C в исполнении Exd TTJGB-Exd класс 2

Если технологический процесс не требует измерений выше +150 °C, можно использовать серию GB. При этом вариант с Pt100/Pt500/Pt1000 сохраняет возможность контроля низких температур вплоть до -200 °C, тогда как термопары K и J работают от -40 °C.
Для серии предусмотрена защитная оболочка из стали 1.4541 длиной от 50 до 2000 мм. Диаметр выбирается из значений 9, 11, 12 или 14 мм. Дополнительную гибкость при монтаже дают варианты резьбы M20x1,5, G1/2 и 1/2NPT. Датчики подходят в том числе для контроля температуры пара наряду с воздухом, водой, жидкими и газовыми средами.

Скачать лист технических данных

Датчики температуры TOPGN-Exd, TTKGN-Exd и TTJGN-Exd

В группу входят:

• Взрывозащищенный термопреобразователь сопротивления в исполнении Exd TOPGN-Exd Pt100/Pt500/Pt1000 от -200 до 550°C класс B
• Взрывозащищенная термопара Тип K ТХА от -40 до 550°C в исполнении Exd TTKGN-Exd класс 2
• Взрывозащищенная термопара Тип J ТЖК от -40 до 550°C в исполнении Exd TTJGN-Exd класс 2

GN можно рассматривать как универсальную серию по монтажным размерам. Защитная часть из стали 1.4541 выпускается длиной от 50 до 2000 мм и диаметром 9, 11, 12 или 14 мм. Одновременно доступны три варианта присоединения – 1/2NPT, M20x1,5 и G1/2.
TOPGN-Exd рассчитан на работу с Pt100/Pt500/Pt1000 в диапазоне от -200 до +550 °C. TTKGN-Exd и TTJGN-Exd используют термопары K и J и работают от -40 до +550 °C. Серия подходит для трубопроводов, емкостей и других технологических объектов с воздухом, водой, паром, жидкими или газообразными средами.

Скачать лист технических данных

Как выбрать взрывозащищенный датчик температуры EXD

Подбор датчика удобно начинать не с конкретной модели, а с условий точки измерения. Сначала определяют минимальную и максимальную температуру. Если требуется диапазон с нижней границей до -200 °C, рассматривают исполнения с Pt100, Pt500 или Pt1000. Для высоких температур доступны термопары K и J; у серий I и P верхний предел термопары K достигает +900 °C.

Затем выбирают механическое исполнение. Серия I подойдет для компактной точки монтажа, SW – для случаев, когда нужна усиленная защитная оболочка, SWG – при необходимости выбора резьбового присоединения, SWT – для фланцевого монтажа. Серии T, GB и GN дают большой выбор глубины погружения, а P сочетает увеличенную длину с материалами оболочки для разных температурных режимов.

При подборе также учитывают рабочую среду, диаметр защитной части и доступное присоединение. В представленных сериях используется взрывозащищенная коммутационная головка Exd, кабельный ввод с защитой IP66–68 и сменный чувствительный элемент. Благодаря этому измерительную вставку можно обслуживать отдельно, не заменяя всю установленную механическую часть датчика.
