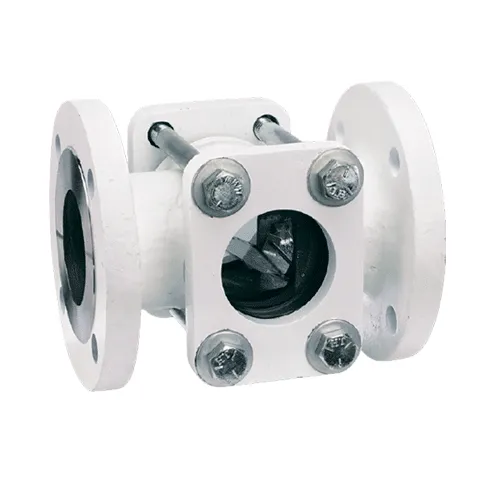

Визуальные индикаторы потока SFI-300F

Назначение визуальных индикаторов потока серии SFI-300F

Назначение индикаторов движения потока серии SFI-300F – визуальный мониторинг процесса движения потока жидкости или газа в трубопроводе с целью определения факта его перемещения и направления, цвета и прозрачности перекачиваемой среды и присутствия в ней видимых примесей и взвешенных частиц.

Индикаторы потока имеют два окна для наблюдения, расположенных напротив друг друга. В некоторых моделях для определения наличия движения среды и качественной оценки его скорости устанавливается отклоняемая заслонка. Визуальные индикаторы потока этой серии могут длительно работать в атмосферных условиях и устанавливаются вне помещений. Устройства применяются для контроля работы оборудования и состояния участков трубопроводной линии.

Преимущества применения визуальных индикаторов серии ANSI

• Возможность эксплуатации в атмосферных и других неблагоприятных условиях.
• Легкость видимого контроля потока жидкости.
• Применение для трубопроводных участков большого размера – до 6".
• Применение для трубопроводов увеличенного давления – до 10,34 бар.

Принцип работы визуальных индикаторов SFI-300F

Конструкция индикаторов потока серии SFI-300F предельно проста, поскольку устройство предназначено для визуального контроля потока жидкости и качественной оценки его скорости и состояния видимых параметров перекачиваемой среды. Два оппозитно расположенных окна наблюдения установлены в корпусе соответствующего размера через уплотнения. Одно из окон может демонтироваться для ремонта, чистки или замены изношенных деталей. Внутри некоторых моделей устанавливается отклоняемая заслонка, по углу отклонения которой может быть качественно оценена скорость потока среды. Материалы корпуса и уплотнений выбираются в зависимости от свойств перекачиваемой среды. Технологическое присоединение – фланцевое ANSI с выступающей лицевой поверхностью, пять типоразмеров.

Применение индикаторов движения потока SFI-300F

Визуальные индикаторы потока серии SFI-300F применяются в трубопроводных системах, где не нужен удаленный или количественный контроль параметров потока жидкости/газа. Визуальное наблюдение потока позволяет осуществлять контроль работы насосного оборудования, эффективности работы фильтрующего оборудования и состояния участка трубопровода.

Объекты применения:

• трубопроводные участки систем охлаждения, смазки и подачи топлива в крупных промышленных установках;
• системы подогрева и кондиционирования зданий и помещений промпредприятий;
• системы водоподготовки и водоотведения предприятий и объектов ЖКХ и т.п.

Технические характеристики датчиков потока SFI-300F

• технологическая среда: газы и жидкости, совместимые с материалами изделия;
• материалы, вступающие в контакт со средой:

  • окно: закаленное стекло;
  • корпус: углеродистая сталь или нерж. сталь 316SS;
  • уплотнение: фтороэластомер или ПТФЭ;
  • отклоняемая заслонка-индикатор движения потока: нерж. сталь 316SS (серия 360);
• предельная температура среды: 93°С;
• предельное давление в трубопроводе: 10,34 бар;
• технологическое присоединение: ANSI фланцевое соединение с выступающей лицевой поверхностью.

Габаритные размеры

Недостатки и ограничения

• Мониторинг процессов возможен только в местах непосредственной установки индикаторов.
• Невозможна количественная оценка параметров потока и использование этой информации в системах автоматизации.

Документация

• Каталог датчиков/индикаторов SFI-300F
