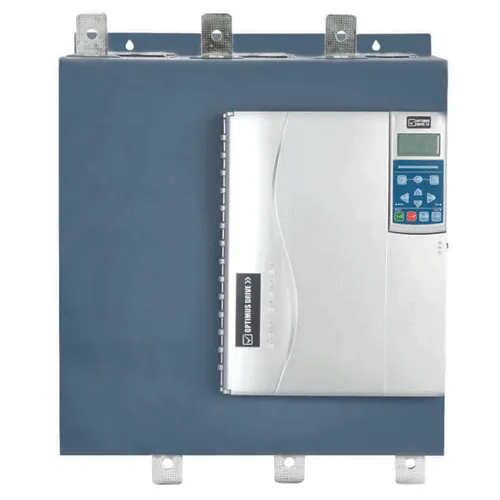

Устройства плавного пуска SSD700

Особенности УПП серии SSD700

• Адаптивное управление ускорением и замедлением, пуск с постоянным токоограничением, пуск с заданным нарастанием тока, ударный пуск, останов с линейным снижением напряжения, торможение постоянным током, останов на выбеге.
  Исходя из нагрузки и требований к системе, вы можете выбрать
  разгон/замедление с опережением или запаздыванием, а УПП сам подстроится под
  реальный механизм.
• Простота и удобство ввода в эксплуатацию: для большинства применений достаточно установить параметры в меню быстрого запуска, соответствующему типу вашего оборудования, а текстовая информация на экране пульта поможет быстро разобраться в настройках и диагностических сообщениях, точно указывающих на причину сбоя.
• Удобный съемный пульт с ЖК экраном для отображения текстовой информации и графиков, русскоязычный интерфейс, развитое меню и специальные разделы для быстрой настройки, возможность копирования параметров с одного УПП на другое.
• Большой выбор защитных функций, возможность аварийной работы (блокировка защит) и работа с одной неисправной фазой.
• Часы реального времени и возможность задания времени пуска и останова.
• Функция симуляции работы УПП без подключения силового питания и двигателя позволяет безопасно смоделировать работу привода и проверить правильность настроек и монтажа цепей управления.
• Выбор способа пуска и останова: линейный подъем напряжения (по времени), пуск с ограничением тока, пуск по крутящему моменту, останов на выбеге, плавный останов по времени.
• Большой набор защит двигателя.
• Встроенные входы/выходы и RS485 для дистанционного управления УПП.
• Легкий и удобный монтаж и подключение.
• Компактная конструкция.
• Съемный пульт с большим ЖК-экраном отображает информацию в развернутом текстовом виде, имеет светодиоды состояния и 8 кнопок. Пульт может быть закреплен на лицевой панели шкафа управления или на расстоянии от УПП.
• Интуитивно понятная процедура настройки.
• Меню настройки параметров использует древовидную архитектуру для облегчения поиска и модификации параметров.

Функциональные возможности устройств плавного пуска SSD700

Способы плавного пуска: Линейный подъем напряжения (по времени) Ограничение тока Пуск по крутящему моменту Способы плавного останова: Останов на выбеге Плавный останов по времени

Настраиваемая защита:

• Потеря фазы на входе
• Потеря фазы на выходе
• Перегрев
• Неправильная последовательность фаз
• Перегрузка двигателя
• Перегрузка по току при пуске
• Перегрузка по току
• Перенапряжение
• Пониженное напряжение
• Недостаточная нагрузка

Технические характеристики серии SSD700

Диапазон номинальных токов: 11…1600 А Номинальная мощность: 5,5…800 кВт Напряжение питания силовое напряжение питания (L1, L2, L3): 200…440 В AC (±10%) напряжение питания цепей управления (А1, А2): 220…440В AC (+10%/-15%); 24 В АС/VDC (+20%) – опция частота сети питания: 45…66 Гц Подключение двигателя: 3-проводное (линейное) Шунтирование: встроенный контактор Входы Активный уровень напряжения, тока: 24В DC, 8 мА Пуск (клеммы С23, С24): нормально разомкнутый Стоп (клеммы С31, С32): нормально замкнутый Сброс (клеммы С41, С42): нормально разомкнутый или замкнутый Программируемые входы Вход А (клеммы С53, С54): нормально разомкнутый или замкнутый Вход В (клеммы С63, С64): нормально разомкнутый или замкнутый Вход термистора двигателя (клеммы В4, В5) Температурный вход РТ100 RTD (клеммы В6, В7, В8) Выходы Нагрузочная способность: 10 А при 250В AC при резистивной нагрузке 5 А при 250В AC, АС15 pf 0.3 при индуктивной нагрузке Работа (клеммы 23, 24): нормально разомкнутый контакт Программируемые выходы: Реле А (клеммы 13, 14): нормально разомкнутый контакт Реле В (клеммы 31, 32, 34): перекидной контакт Реле С (клеммы 41, 42, 44): перекидной контакт Аналоговый выход (клеммы В10, В11): 0-20 мА или 4-20 мА Внутренний источник питания 24В DC (клеммы Р24, СОМ): 60 мА Рабочая температура: -10…+60°C Относительная влажность: 5…95% Степень защиты: IP00

Схема подключения

Сертификаты

• Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования"

Документация

• Каталог устройств плавного пуска Optimus SSD700
• Руководство по эксплуатации УПП Optimus SSD700
• Паспорт на устройства плавного пуска Optimus SSD700
• Каталог по приводной технике
