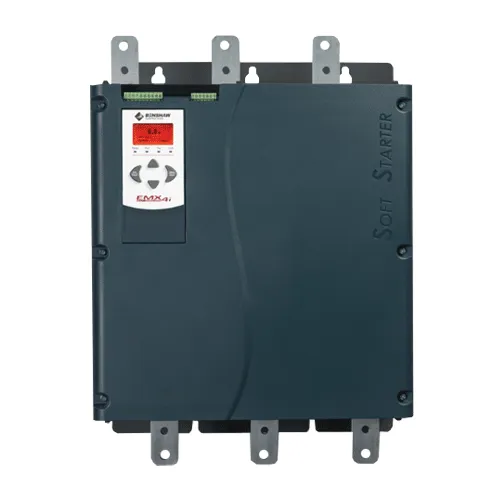

Устройства плавного пуска EMX4

Особенности устройств плавного пуска

Устройство плавного пуска EMX4 имеет уникальные возможности для расширения путём подключения опционных плат, например платы для насосных систем, платы блока дистанционного управления или коммуникационных модулей связи для работы в DeviceNet, Ethernet/IP, Modbus RTU, Modbus TCP, Profibus, Profinet. Подключение плат расширения к УПП EMX4е и EMX4i производится штатно без необходимости смены ПО, что позволяет отказаться от промежуточных коммутационных блоков.

Софт-стартеры этой серии также могут работать в аварийном режиме с отключением блокировок защит и при пробое тиристора в одной из фаз.

Основные особенности софт-стартера модели EMX4:

• Защита двигателя по всем параметрам, временная работа от двух фаз (PowerThrough)
• Отсутствие генерируемых помех
• Опционные платы и модули расширения по дискретным и аналоговым входам/выходам, объединение с другими устройствами в систему АСУ
• Адаптивное управление ускорением и замедлением профильными кривыми и временем разгона или замедления (XLR-8)
• Симуляция рабочих режимов перед пуском
• Аварийная работа с отключением защит
• Экономия электроэнергии, встроенный байпас (КПД 99%)
• Лёгкость монтажа и простота управления (управление всей системой с одного устройства, QR-код, мониторинг системы со смартфона)

Принцип работы EMX4

Непосредственное управление режимами электродвигателя осуществляет трехфазный силовой тиристорный блок, программно управляемый микропроцессором. Гибкое управление двигателями с помощью софт-стартеров EMX4 позволяет применять универсальные варианты пуска и останова с помощью типовых профилей, либо по принципу: неизменный ток, кривая точка, останов с выбегом, плавный останов со снижением напряжения по времени. При этом управление происходит не током и крутящим моментом двигателя, а временем реализации выбранной профильной кривой.

Реальному пуску предшествует имитационный с проверкой всех настроек.

Применяемые в EMX4 технологии

Адаптивное регулирование XLR-8.

EMX4 фиксирует режимы работы двигателя и создает типовые профили работы, из которого выбирается нужный.

Примерные графики работы:

Power Through позволяет временную безопасную эксплуатацию двигателя от двух фаз при пробое тиристоров одной из фаз.

Аварийный режим блокирует все разновидности защиты двигателя при любых условиях.

Защитные функции EMX4

Настраиваемые защитные функции позволяют предотвратить перегрузки двигателя по всем параметрам.

Защита от перегрева 2-го порядка допускает подключение нескольких термисторов одновременно.

Защита от превышения максимального времени пуска отключает двигатель при задержках пуска.

Нарушения штатного токового режима приводят к отключению при максимальном и минимальном токе, дисбалансе тока, неисправностях силовой цепи, фазовых сдвигах, мгновенных скачках тока, а так же при наличии на входе сигнала на отключение.

Настройка и диагностика EMX4

Все средства регулировки и диагностики доступны с панели управления, включая резервную копию параметров и журнал событий. Устройство имеет понятный интерфейс пользователя, многоязычные меню и экранные страницы, позволяет наблюдать графики работы в реальном времени. В УПП есть меню быстрой настройки, стандартное и расширенное меню.

Описанные эксплуатационные качества EMX4 дают реальную экономию до 80% энергии, повышают КПД систем, долговечность двигателей и качество построенных на них АСУ.

Применяемость EMX4

УПП серии EMX4e,i применяются во всех отраслях, где требуется программное управление асинхронными электродвигателями:

• Тепло- водоснабжение и электроэнергетика
• Нефтехимическая промышленность и металлургия
• Добывающая и перерабатывающая индустрия
• Машиностроение

В устройствах плавного пуска EMX4 зашиты типовые настройки для распространённых промышленных нагрузок, которые можно изменять вручную:

• Для управления приводом стандартного центробежного и погружного насоса
• Для электропривода вентиляторов  с заслонкой и без заслонки
• Для управления электрическим приводом винтовых и поршневых компрессоров
• Для электропривода конвейера
• Для управления электродвигателем конусной или щековой дробильной машины

Примеры реализации оптимальных режимов разгона и замедления с помощью софт-стартеров EMX4е и EMX4i:

• Насосы под высоким давлением (вышки, закачка в высокие резервуары).
• Очень медленное замедление на начальном этапе останова, а затем быстрое до полной остановки, что устраняет гидроудары при резком закрытии обратных клапанов.
• Насосы в режиме низкого давления (трубопроводы).
• Длительное постоянное замедление, что устраняет гидроудары при остановке насоса и выравнивании давлений.
• Насосы в открытых водоемах.
• Быстрое замедление, необходимое при естественном движении воды в обратную сторону после отключения насоса.

Устройства плавного пуска EMX4 допускают подключение стороннего оборудования: датчиков расхода, уровня, давления и температуры. Для интеграции в уже существующие АСУ подключаются  модули передачи данных по самым распространённым промышленным протоколам, ПО, облегчающее сбор информации и построение АСУ, аппаратные расширения.

Технические характеристики EMX4

Подробные технические характеристики устройств плавного пуска EMX4е и EMX4i:

Функционал EMX4е и EMX4i

Типономиналы и габариты УПП EMX4е и EMX4i

Типономинальное обозначение устройства по каталогу:

Документация

Содержит подробные указания по характеристикам, разновидностям, монтажу, подключению, техническому обслуживанию и настройке устройств плавного пуска EMX4е и EMX4i.

• Руководство по эксплуатации EMX4e (rus)
• Руководство по эксплуатации EMX4i (eng)
• Каталог Устройства плавного пуска серии EMX4 (eng)
• Каталог по приводной технике
