Твердотельные реле Fotek SSR
Твердотельные однофазные реле Fotek SSR предназначены для бесконтактной коммутации электрических цепей с высокими токами, таких как: тэны, лампы, сварочные аппараты и т.п.
Реле твердотельное однофазное серии SSR не имеет механических частей, что позволяет ему иметь некоторые преимущества перед электромеханическими реле. Это более высокая надежность, отсутствие искр при включении, высокое быстродействие и много другое. Также в отличие от электромеханических реле, полупроводниковые реле SSR не требуют обслуживания, например, такого как чистка контактных групп.
Преимущества твердотельных реле Fotek SSR
Модельный ряд твердотельных реле SSR
Сферы применения однофазных реле SSR
Технические характеристики FOTEK SSR
|
Хит
Быстрый просмотр
|
Под заказ

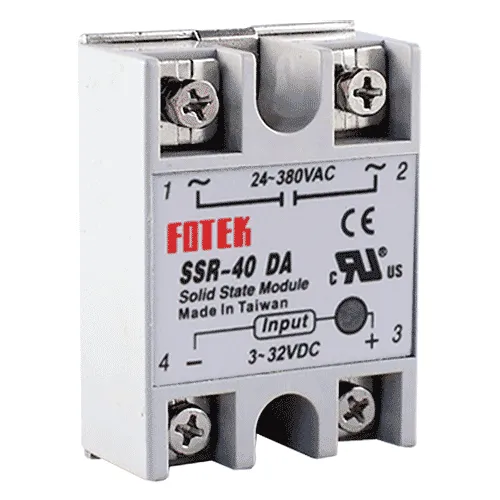

Артикул: SSR-40DA
|
965 руб./шт
-
+
Заказать
|
|
Хит
Быстрый просмотр
|
Под заказ

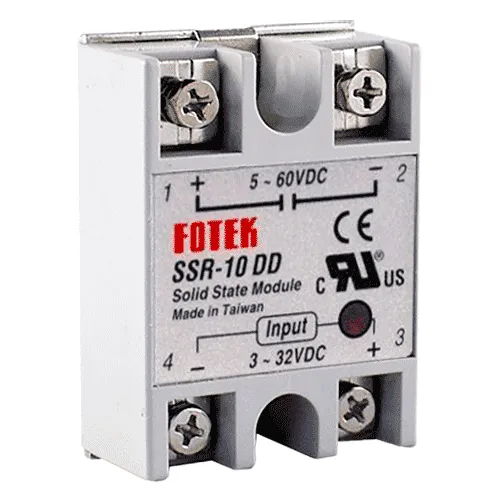

Артикул: SSR-10DD
|
1 167 руб./шт
-
+
Заказать
|
|
Хит
Быстрый просмотр
|
Под заказ

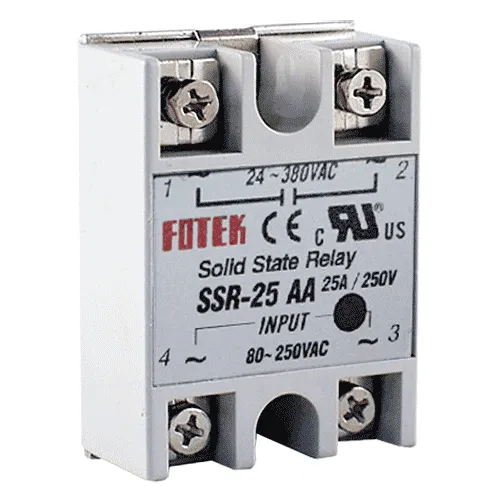

Артикул: SSR-25AA
|
923 руб./шт
-
+
Заказать
|
|
Хит
Быстрый просмотр
|
Под заказ

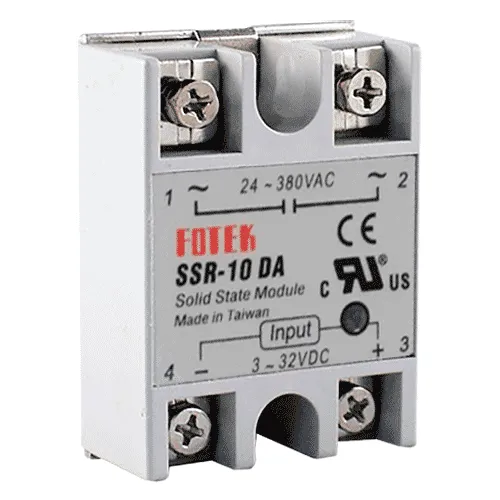

Артикул: SSR-10DA
|
708 руб./шт
-
+
Заказать
|
|
Советуем
Быстрый просмотр
|
Под заказ
Артикул: SSR-25VA
|
899 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: SSR-25DA
|
843 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ

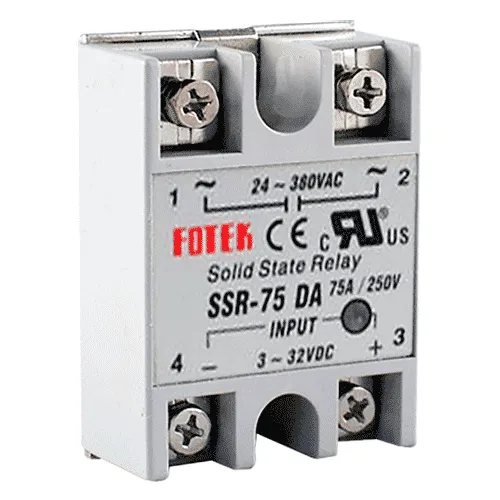

Артикул: SSR-75DA
|
1 803 руб./шт
-
+
Заказать
|
|
Советуем
Быстрый просмотр
|
Под заказ
Артикул: SSR-40AA
|
1 040 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ

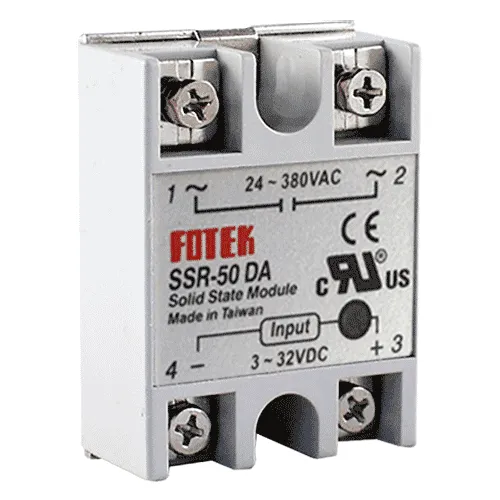

Артикул: SSR-50DA
|
1 485 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: SSR-40VA
|
1 040 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Достаточно

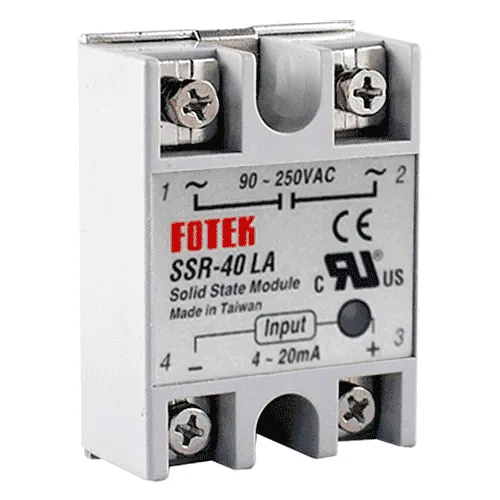

Артикул: SSR-40LA
|
2 272 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: SSR-40DA-H
|
920 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: SSR-10АA
|
719 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: SSR-50DA-H
|
1 384 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: SSR-75AA
|
1 803 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: SSR-10VA
|
727 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: SSR-25DA-H
|
838 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: SSR-40VA-H
|
944 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: SSR-75DA-H
|
1 639 руб./шт
-
+
Заказать
|
Быстрый просмотр
|
Под заказ
Артикул: SSR-75VA
|
1 803 руб./шт
-
+
Заказать
|
Преимущества твердотельных реле Fotek SSR
Твердотельные однофазные реле серии SSR обладают следующими преимуществами:
- Реле имеют небольшие габаритные размеры, что поможет сэкономить места в шкафу управления;
- Высокая скорость срабатывания реле;
- Нет механических узлов:
- Отсутствие шума и вибрации при работе;
- Долговечность;
- Надежность (нечему «залипнуть»);
- Качественная контактная группа не подвержена окислению, что не дает измениться сопротивлению реле;
- Малое энергопотребление;
- Высокая степень изоляции между входом и выходом;
- Искробезопасность – при включении искрения не бывает;
- При переключении исключены скачки напряжения;
- Огромное количество коммутации (около 109 раз).
Модельный ряд твердотельных реле SSR
Реле твердотельное однофазное серии SSR представлено следующими моделями:
| Серия | Тип | Управляющий сигнал | Коммутируемая нагрузка | Способ управления |
| SSR-**DA | DС-АС | 4…32В DC | 10/25/40/50/75 А | коммутация при переходе тока через ноль |
| SSR-**AA | AC-АС | 80...250В AC 50/60Гц | 10/25/40/50/75 А | коммутация при переходе тока через ноль |
| SSR-**DD | DC-DC | 4…32В DC | 5/10/25/50/75 А | мгновенное переключение |
| SSR-**VA | VR-AC с регулировкой выходного напряжения | Переменный резистор: 250кОм/110В, 500кОм/220В, 1МОм/380В | 10/25/40/50/75 А | фазовое управление |
Сферы применения однофазных реле SSR
Твердотельные однофазные реле серии SSR нашли применение в таких сферах как:
- Строительство;
- Коммунальные службы;
- Производство промышленных и бытовых приборов;
- Полиграфия;
- Нефтепеработка;
- Металлургия;
- На судах;
- На предприятиях общественного питания.
Полупроводниковые реле используются для бесконтактной коммутации нагревательных элементов с рабочим напряжением от 24 до 480 В:
- ТЭНы – промышленных нагреватели, электрокалориферы, конвекторы, тепловые пушки;
- полиграфические машины – в узлах для подогрева штампов;
- сварочные аппараты;
- электроподогреватели нефти и циркуляционного масла и т.д.
Технические характеристики FOTEK SSR
Далее представлены технические характеристики, присущие всем моделям реле линейки SSR:
- Температура эксплуатации: -40°С…+80°С;
- Относительная влажность: 35-85%;
- Время отклика на входной сигнал: менее 8,3 мс;
- Ток утечки: не более 5 мА;
- Диэлектрическая прочность: более 2,5 кВ АС / 1мин;
- Сопротивление изоляции: более 50 МОм / 500В DC;
- Максимальный кратковременный ток: min 10xIном
Габаритные размеры
Ниже приведены габаритные размеры однофазного реле серии SSR:
Код заказа твердотельных реле SSR
Для того чтобы заказать и купить реле твердотельное однофазное серии SSR, воспользуйтесь кодом заказа:
SSR – ① ② ③ ④
|
① – Ток нагрузки 10: 10 А |
② – Входной сигнал D: DC, 3…32 B (вкл/выкл реле) |
③ – Выходное напряжение A: AC |
④ – Диапазон выходного напряжения H: высокое |
