Назначение турбинных металлических расходомеров Blancett 1100

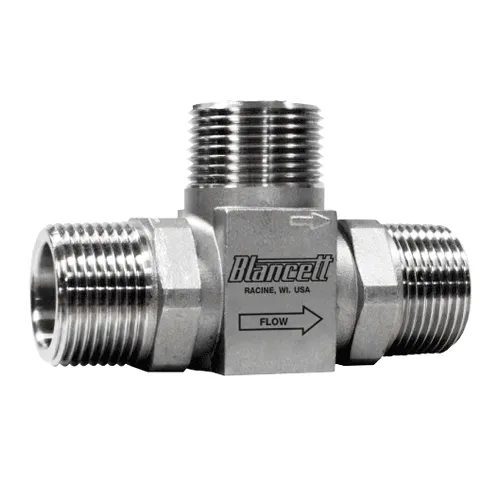

Blancett 1100 относится к классу турбинных расходомеров. Модель предназначена для измерения расхода жидкостей в трубопроводах типоразмера от ½" до 10" с величиной расхода до 18927 л/мин при точности ±1%. Конструктивно прибор отличается повышенной прочностью. Его корпус и ротор выполнены из стали, а ось и подшипники из карбида вольфрама. Всё это позволяет расходомеру работать под высокими давлением и температурой, обеспечивая надежную работу в течение длительного срока эксплуатации.

Расходомер отлично сочетается с дополнительными аксессуарами:

• электронными блоками (мониторами) B2800 и B3000
• масштабирующим К-фактор преобразователем
• преобразователями выходного сигнала (частота в ток, частота в напряжение)
• ремонтным комплектом

Достоинства и преимущества Blancett 1100

• Прочная и надежная конструкция, рассчитанная на длительную эксплуатацию в тяжелых рабочих режимах (-101°С…+177°С, 345 бар)
• Работа с большим расходом (до ~19000 л/мин)
• Совместимость с электронными средствами обработки информации
• Возможность замены турбины, не теряя в точности
• Высокая точность
• Экономичность

Принцип работы турбинных металлических расходомеров Blancett

Рассмотрим наглядно принцип работы металлического турбинного расходомера Blancett 1100.

Рисунок 1.

Рисунок 2.

На рисунке 2 показаны основные части расходомера с указанием направления течения потока. Перед тем как жидкость попадает в расходомер, она протекает через выпрямитель потока, который уменьшает ее турбулентность и улучшает скоростной профиль жидкости. Затем жидкость проходит через расходометр и турбину, заставляя ее вращаться со скоростью, пропорциональной скорости потока. Каждая лопасть турбины проходит через магнитное поле, вследствие чего в магнитной катушке (в основании магнитного датчика) генерируется импульс переменного напряжения (рисунок 1). Эти импульсы производят выходной сигнал с частотой, пропорциональной объему потока жидкости, прошедшего через расходомер. Выходная частота представляет собой скорость потока и/или сумму жидкости, прошедшей через турбинный измеритель расхода.

Важным параметром является коэффициент преобразования, так называемый К-фактор, уникальный для каждой турбины.

К-фактор – это число импульсов на литр жидкости, которая проходит через измеритель расхода. Это нелинейная величина, т.к. существуют силы, тормозящие вращательное движение ротора.  Среди них, например: магнитное сопротивление датчика, механическое сопротивление из-за подшипников, сопротивление из-за вязкости жидкости.

Однако в определенной области (при возрастании скорости потока) эти силы становятся несущественны, и движение свободного хода становится линейным. Соответственно, более линейным становится и К-фактор. Обычно это соответствует динамическому диапазону 10:1 (отношение максимального и минимального расходов).

На рисунке 3 представлена типичная кривая К-фактора.

Рисунок 3.

Достоинства данного метода работы заключаются в его экономичности, низкой чувствительности к гидроударам. Недостаток же заключается в чувствительности к искажениям потока по входу/выходу расходомера (необходимо соблюдать прямолинейность участков). Пульсирующие потоки могут увеличивать погрешность.

Главное достоинство метода – стабильность К-фактора в широком диапазоне числа Рейнольдса применительно к потокам газа.

Область применения турбинных расходомеров Blancett

• Нефтеперерабатывающая, нефтяная промышленность, вторичная переработка нефти
• Медицина, санитарная отрасль
• Горнодобывающая промышленность
• Водозаборная индустрия
• Пищевая промышленность
• Химическая, фармацевтическая индустрия
• Полупроводниковая промышленность
• Ирригационные приложения
• Газовая промышленность

Краткие технические характеристики Blancett 1100

• Измеряемая среда: жидкость
• Диаметр условного прохода: 1/2"…10"
• Диапазон расхода: 2,3…18927 л/мин
• Погрешность: ±1%
• Давление среды: До 34,47 МПа (345 бар)
• Температура измеряемой среды: -101°C …+177°C

Документация на Blancett 1100

Все необходимые рекомендации и указания эксплуатации приведены в документации на Blancett 1100:

• Каталог расходомеров Blancett 1100
• Руководство по эксплуатации Blancett 1100
• Опросный лист на расходомеры

Сертификаты

• Свидетельство об утверждении типа средств измерений
• CSA Class I Div 1, Groups C & D, Class II Div 1, Groups E, F & G: искробезопасность
