TH1, бесконтактные широкодиапазонные датчики положения для систем под давлением

Назначение датчиков линейных перемещений TH1

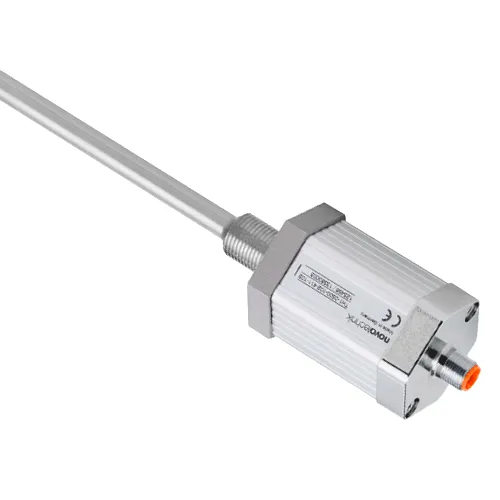

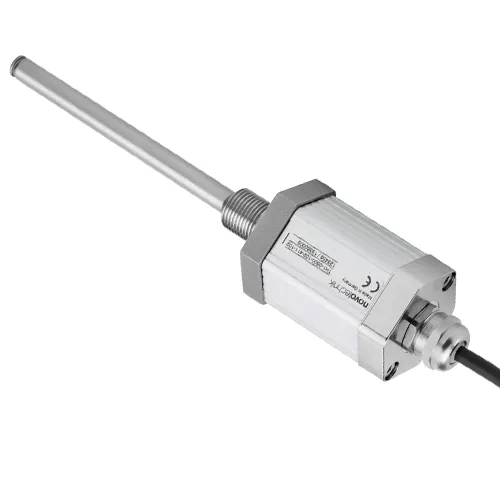

TP1 представляет собой бесконтактный магнитострикционный датчик положения стержневого типа. Предназначен для интеграции вместе с маркером в цилиндры (пневматические/гидравлические и т.п.) и отслеживания положения с высокой точностью. Маркеры устанавливаются внутрь цилиндра, со стержнем датчика не соприкасаются. Диапазон – до 4250 мм, точность - <10 мкм при разрешении до единиц мкм.

Датчики оптимально работают под давлениями порядка 350 бар и 600 бар в пике. Для разрыва требуется перегрузка на уровне 700 бар и выше.

Поддерживаемая коммуникация с внешним миром – интерфейсы CAN, IO-Link, DyMoS, SSI, Start-Stop-Impulse, а также аналоговые. Есть функция Teach-in.

Достоинства и преимущества TH1

• Широкий диапазон работы и точность (до 4250 мм при точности <10 мкм, разрешение до 1 мкм)
• Бесконтактный принцип (высокая износоустойчивость, длительный срок службы)
• Низкая зависимость от t (<15 ppm/K)
• Ударо- и виброустойчивость
• Функция Teach-in, выбор интерфейсов выхода (CAN, IO-Link, DyMoS, SSI, Start-Stop-Impulse, Analog)
• Высокое рабочее давление (до 350 бар)
• Защиты КЗ/обр. полярность/перенапряжение

Применяемость TH1

• Решение задач позиционирования цилиндрических объектов под высоким давлением (до 350 бар рабочим и 600 бар в пике), в широком диапазоне (до 4250 мм) и с высокой точностью (до единиц микрометров)
• Пневматические и гидравлические системы
• АСУ с обратной связью, визуализация положения
• Машиностроение
• Самоходные транспортные средства

Краткие технические характеристики TH1

• Тип датчика: магнитострикционный бесконтактный
• Диапазон: до 4250 мм
• Монтаж: с цилиндром, на котором крепятся маркеры
• Разрешение: 1/5/10 мкм
• Частота обновления: 16 кГц
• Точность: ≤±0,02% ДИ (<10 мкм на 1000 мм в зависимости от модели)
• Питание: 18…36В DC
• Рабочее давление: ≤350 бар (стандарт), ≤600 бар (в пике)
• Температура: -40…+85°C
• Выходы:
  • Цифровые (CAN, SSI, Start-Stop-Impulse, DyMoS, IO-Link)
  • Аналоговый (0…10 В, +10…0 В, 0…20 мА, 4…20 мА)
• Уровень защиты: IP67/IP68

Сертификаты

• Декларация ЕАЭС N RU Д-DE.РА03.В.07871/24 на датчики перемещений Novotechnik

Документация

Документация на TH1 содержит подробные данные, чертежи и эксплуатационную информацию:

• Каталог TH1
• Руководство по эксплуатации TH1
