Терморегуляторы Ратар-01 универсальные в Москве

Назначение универсальных терморегуляторов Ратар-01

Промышленный универсальный терморегулятор Ратар-01 российского производства разработан для использования в тепловом и холодильном оборудовании. Его функции заключаются в мониторинге температуры среды и формировании сигналов на устройства автоматики. Устройство представляет собой встраиваемый блок и может работать в связке с термореле, датчиками, индикаторами.

Преимущества работы с терморегуляторами Ратар-01

В приборе предусмотрен дополнительный ввод данных и присоединение дополнительных устройств – термовыключателей, датчиков уровня, иных средств измерения и наблюдения за состоянием среды. Реле терморегулятора срабатывает на размыкание/замыкание цепи при использовании кондуктометрического датчика уровня, реагирующего на достижение заданного мин/макс значения.

Прибор может использоваться в режиме контроля и охлаждения в зависимости от схемы подключения и выставленных значений.

Регулятор температуры прост в управлении и настройке, удобно устанавливается на стенды и в шкафы, не требует специального обучения персонала для непосредственного использования.

Принцип работы универсального терморегулятора Ратар-01

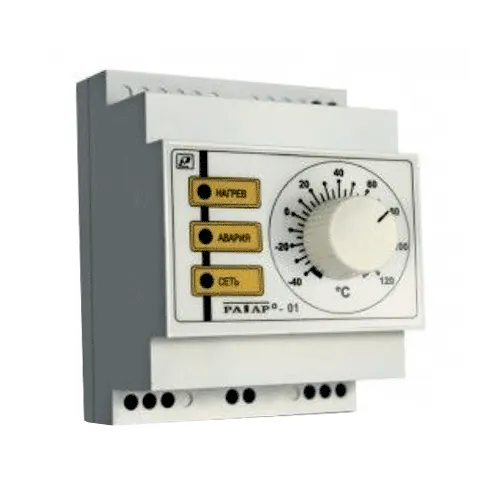

Принцип работы и устройство терморегулятора основаны на получении сигналов от датчиков температуры и их обработки. Обработанные сигналы используются для включения систем обогрева или охлаждения в зависимости от выставленных при настройке значений. Программируемый регулятор температур имеет полимерный корпус и панель управления/индикации с элементами:

• потенциометр, вращающийся для задания значения температуры;
• светодиодные индикаторы работоспособности и активности прибора.

В активном режиме при наличии питания и включении терморегулятор управляет активной частью нагревательного устройства, формируя команды на включение/отключение ТЭНов или индукционных элементов, запуск горелки и других источников тепла. Для удобства доступа к функциям управления предусмотрена форма корпуса под установку на DIN–рейку и в приборный стенд, контрольный шкаф.

Рабочий процесс терморегулятора Ратар-01:

• Фиксация выставленных граничных значений минимальной и максимальной температуры срабатывания с учетом явлений гистерезиса.
• Определение момента достижения мин/макс температуры по выставленному значению и сигналу с датчика.
• Формирование команды на запуск или отключение приборов (устройств), изменяющих температуру путем замыкания и размыкания соответствующих цепей.

Для контроля температуры и управления устройствами охлаждения достаточно присоединить контакты к нормально замкнутым выходам прибора. Терморегулятор промышленного и универсального типа способен управлять работой нагревательных и охлаждающих устройств в заданном диапазоне температур. Для передачи сформированных сигналов могут использоваться дополнительные реле и системы защиты исполнительных приборов в зависимости от требований к установке.

Область применения температурных регуляторов Ратар-01

Терморегуляторы Ратар-01 применяют для нагревательных и охлаждающих устройств промышленного, бытового и инфраструктурного назначения: от холодильников и котлов до термокамер и систем управления газовыми (топливными) котлами, кондиционерами, тепловыми пушками и насосами.

Датчики температуры и уровня не включены в базовый комплект поставки прибора и могут быть поставлены по отдельной заявке и вместе с прибором.

Основные технические характеристики терморегулятора Ратар-01

Для получения полной информации и технических характеристиках терморегулятора Ратар-01 предлагаем ознакомиться с техническими характеристиками и документацией.

• Диапазон измерения и регулирования температуры
  • Ратар-01.п/п: -40…+120ºС
  • Ратар-01.ХК(L): 0…+500ºС
• Точность задания уставки
  • Ратар-01.п/п: ±5⁰С
  • Ратар-01.ХК(L): ±10⁰С
• Гистерезис: не более 3ºС
• Время срабатывания режима «снижение уровня теплоносителя» (для Ратар-01.п/п): в течение не более 1,5с ±1,0
• Время включения и выключения реле: 2 с
• Тип выходного устройства: э/м реле
• Напряжение питания: 220В ±22
• Максимальный ток терморегулятора, коммутируемый реле, при активной и индуктивной нагрузке: не более 12 А при cosφ≥0,6
• Наличие дополнительного входа для подключения датчика уровня или контактного устройства для Ратар-01.п/п
• Температура эксплуатации: +5…+55ºС
• Масса: не более 0,4 кг

Габаритные размеры

Документация

Для ознакомления с характеристиками и особенностями терморегулятора рекомендуем воспользоваться представленной документацией:

• Руководство пользователя Ратар-01
