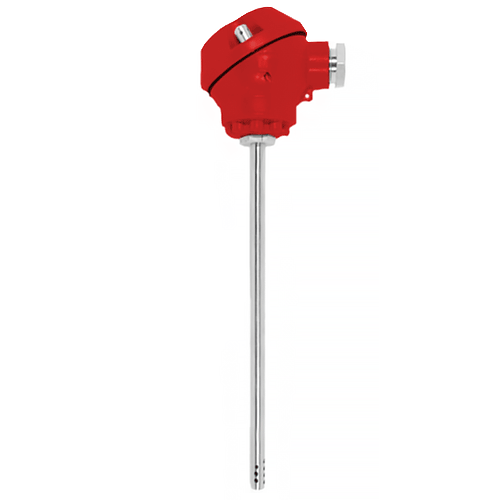

Термопреобразователь сопротивления для систем вентиляции TOPW-1/TOPWE-1

Термопреобразователь сопротивления для систем вентиляции TOPW-1/TOPWE-1 Тип Pt100/Pt500/Pt1000 от -50 до 400°C класс B

Измерительная часть помещена в перфорированную оболочку из стали 1.4541. Длина зонда выбирается от 50 до 1000 мм, что позволяет подобрать исполнение под глубину воздуховода или конкретное место установки.

Основные параметры:

• диапазон измерения температуры: −50…+400 °C;
• стандартный чувствительный элемент: Pt100 класса B;
• диаметр зонда: 6 мм;
• длина L: 50–1000 мм;
• оболочка: перфорированная, из стали 1.4541;
• коммутационная головка: MA, IP54;
• рабочая температура головки: −40…+100 °C;
• кабельный ввод: M16×1,5.

Конструктивное исполнение включает медный кабель 2 или 4х0,22 мм² с двойной силиконовой изоляцией. Стандартная длина кабеля Lp – 1,5 м. Пластмассовая рукоятка рассчитана на температуру до +80 °C.

Доступные варианты исполнения:

• Pt500, Pt1000, Ni100, Ni1000;
• различные схемы подключения;
• Pt100 класса A для диапазона −30…+300 °C;
• Pt100 класса AA для диапазона 0…+150 °C;
• преобразователь LTT-03J с выходом 4–20 мА.

Дополнительно можно использовать монтажные элементы UG-1, UG-3, UG-8, UZK-1, а также мини-вилки SMPW на 2 контакта или MTP на 3 контакта.

Прибор внесен в Государственный реестр средств измерений Российской Федерации.

Документация

• Лист технических данных термопреобразователей для систем вентиляции TOPW-1, TOPWE-1
• Руководство по эксплуатации датчиков температуры для систем кондиционирования воздуха и вентиляционных систем
