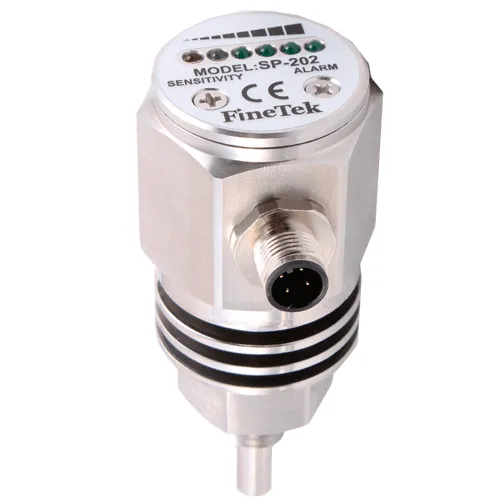

Термоанемометрические реле потока жидкости SP202
Термоанемометрический датчик потока жидкости SP202 отличается высокотемпературным исполнением и применяется в рабочих процессах с повышенными температурами.
Специальное исполнение реле потока SP202 рассчитано на работу с жидкостями, имеющими температуру до +120oC. При этом благодаря высокому качеству и используемым материалам устройства серии отлично работают с различными видами жидких продуктов, включая воду, водные растворы, масла, нефть, а также некоторые виды агрессивных веществ.
|
Хит
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-BU-А-5
|
82 640 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-2U-A-0050+TCR
|
82 921 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-L-BT-N-5
Датчик потока жидкости, 19…30DC, IP67, -20...+120, 1/2" BSP, вых. NPN, корп. SUS316L, кабель 5м
|
74 012 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-L-BT-N-2
|
79 522 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-BU-P-2
|
79 522 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-L-CT-А-0
|
81 497 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-CQ-C-0
|
81 809 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-2U-A-0-0050+TA
|
71 206 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-6-BT-A-0
|
81 497 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-BR-A-5
|
82 640 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Советуем
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-DU-A-2
|
81 497 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-6-DQ-P-2
|
79 522 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-2U-A-0+TA
|
88 358 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-BT-A-5
Датчик потока жидкости, 19…30DC, IP67, -20...+120, 1/2" BSP, вых. реле 1A/30Vdc (НО), корп. SUS304, кабель 5м
|
82 640 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-2U-A-0
|
81 497 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-BT-C-5
Датчик потока жидкости, 19…30DC, IP67, -20...+120, 1/2" BSP, вых. реле 5A/250Vac (SPDT), корп. SUS304, кабель 5м
|
83 056 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-DT-B-2-0100
|
88 358 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-BV-А-0
|
81 497 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-2U-A-0-0050
|
71 206 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-BU-А-2
|
81 497 руб./шт
-
+
Заказать
|
||||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-2U-A-0050+TC
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 112 дн.
Артикул: SP202-0-2V-A-5+TA
Высокотемпературное исполнение
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||||
Преимущества термоанемометрических реле потока жидкости SP202
Реле потока жидкости SP202 термоанемометрического типа имеет ряд преимуществ перед другими устройствами контроля расхода:
- Высокотемпературное исполнение, рассчитанное на работу с температурой рабочего процесса в диапазоне от -20oC до +120oC;
- Совместимость с рабочими процессами с давлением до 100 бар;
- Специальная светодиодная индикация различных состояний потока жидкости;
- Повышенный класс защиты корпуса от проникновения пыли и влаги;
- Возможность монтажа датчика в любом положении;
- Возможность выбора датчика с подходящим типом присоединения к трубе для работы.
Принцип работы SP202
Принцип работы реле потока SP202 аналогичен работе других термоанемометрических расходомеров. В измерительную часть прибора, погруженную в трубу, встроен нагреватель, поддерживающий постоянную температуру, и термодатчик. По мере появления потока начинается теплоотдача от нагревателя контролируемой среде. Чем выше скорость потока, тем быстрее происходит теплоотдача.
Изменения температуры фиксируются термодатчиком и передаются на электронный преобразователь прибора. Исходя из заданных размеров рабочей трубы и изначальной разности температур между нагревателем и жидкостью, происходит измерение скорости потока на основании скорости отдачи тепла.
Специальные светодиоды сигнализируют текущий уровень скорости потока, измеряемый датчиком потока SP202.
Применение реле потока SP202
Датчик потока жидкости SP202 широко применяется в промышленности и подходит для работы во многих отраслях: металлургии, нефтеперерабатывающей и нефтехимической промышленности, энергетической отрасли. Реле отлично подойдет для применения в любых каналах переноса жидкостей, совместимых с материалами датчика.
Серия SP202 используется для решения различных задач:
- защита насосов и оборудования от недостаточного или отсутствующего потока жидкости,
- контроль наличия рабочей жидкости в контурах охлаждения, охлаждающих установках,
- контроль прохождения жидкости в системах отопления,
- управление работой компрессорных станций,
- контроль работы водоочистных сооружений, природоохранных объектов,
- управление потоками жидкости в высокотемпературных процессах.
Технические характеристики датчика потока SP202
Реле потока SP202 термоанемометрического типа для жидких продуктов имеет улучшенные технические характеристики:
- Используемые материалы – нержавеющая сталь SUS марки 304, 316 или 316L на выбор
- Диапазон измерения для воды – 0,01…1,5м/с, для нефти – 0,03…3,0м/с
- Совместимая температура рабочего процесса – от -20oC до +120oC
- Совместимое рабочее давление – до 100 бар
- Время отклика в пределах 15 секунд
- Выход сигнализации – открытый коллектор PNP/NPN не более 400мА или реле 1А/30В DC, 0,3А/125В AC (нормально открытое или нормально закрытое)
- 6 светодиодов для индикации рабочих состояний красного, желтого и зеленого цветов
- Присоединение к трубе типа G1/2, G1/4, NPT1/2
- Рабочее напряжение 19…30В DC
- 3-х жильный кабель подключения NPN/PNP
- Класс защиты IP67
Схема термоанемометрического датчика потока жидкости SP202 и его габаритные размеры на чертеже:
Комплектность
В комплект поставки датчика потока SP202 входит непосредственно реле, кабель подключения и комплект соединения с трубой, прокладка, а также технические документы. По заказу датчик может поставляться с кабелем большей длины или другим комплектом соединения.
Код заказа
Для выбора конкретной модели реле потока SP202 разработан специальный конфигуратор заказа:
| Код заказа | SPX1 | X | X | – | X | X | X | X | X | X | X | |||
| Версия датчика | Стандартная версия | 00 | ||||||||||||
| Экономичная версия | 01 | |||||||||||||
| Высокотемпературная версия | 02 | |||||||||||||
| Сертификат | Без сертификата | 00 | ||||||||||||
| Тип |
Компактный тип |
A | ||||||||||||
| Компактный тип с удлинением | B | |||||||||||||
| Тип из нержавеющей стали | C | |||||||||||||
| С удлинителем из нерж.стали | D | |||||||||||||
| Тип присоединения | Стандарт | JIS | AA | |||||||||||
| ISO | AB | |||||||||||||
| ANSI | AC | |||||||||||||
| Размер | 3/8" | A4 | ||||||||||||
| 1/4" | A2 | |||||||||||||
| 1/2" | A5 | |||||||||||||
| 3/4" | A7 | |||||||||||||
| 1" | A8 | |||||||||||||
| Спецификация | PT | 01 | ||||||||||||
| PF | 03 | |||||||||||||
| BSP | 05 | |||||||||||||
| NPT | 07 | |||||||||||||
| GAS | 13 | |||||||||||||
| Материал | SUS 304 | MA | ||||||||||||
| SUS 316 | MB | |||||||||||||
| SUS 316L | MC | |||||||||||||
| Выход | NPN | A | ||||||||||||
| PNP | B | |||||||||||||
| Реле 1А/30В DC (НО) | C | |||||||||||||
| Реле 1А/30В DC (НЗ) | D | |||||||||||||
| SPDT 3A/5A, 250В AC (только для нерж.стали) | E | |||||||||||||
| Длина зонда | 0031(PF), 0040(NPT/PT) мм, макс.0200 | 0031~0200 | ||||||||||||
| 0070~0200 мм | 0070~0200 | |||||||||||||
Недостатки
Возможным ограничением в использовании термоанемометрических реле потока серии SP202 является значительное снижение точности результатов при работе в загрязненных потоках жидкости. Для поддержания надежности работы датчика необходимо проводить фильтрацию жидкости и периодически очищать измерительный элемент от загрязнений.
Не рекомендуется использовать датчик потока SP202 с жидкостями, постоянно изменяющими теплофизические характеристики.
Сравнение датчиков потока SP202 с аналогами
| Параметры | SP202 | MFM500 | FTS |
| Рабочая среда | Жидкости, включая сырую нефть | Жидкости, включая сырую нефть | Жидкости на основе воды |
| Диапазон измерения | Вода: 0,01-1,5 м/с Нефть: 0,03-3,0 м/с |
Вода: 0,01-1,5 м/с Нефть: 0,03-3,0 м/с |
до 4,0 м/с |
| Индикация потока | 6 LED-индикаторов | 6 LED-индикаторов | – |
| Смачиваемые материалы | Нержавеющая сталь SUS304/316/316L | Нержавеющая сталь 1Cr18Ni9Ti | Нержавеющая сталь 303 SS |
| Рабочая температура | -20°C…+120°C | -20°C…+80°C | -20°C…+80°C |
| Рабочее давление | до 100 бар | до 100 бар | до 10 бар |
| Время отклика | около 15 с | в среднем 2с (не более 15с) |
от 5 до 10с |
| Тип выхода | Реле 1А/30В DC 0,3А/125В AC |
Реле 3А 250В AC/ 30В DC |
1 NO PNP |
| Класс защиты | IP67 | IP67 | IP67 |
| Взрывозащита | – | – | – |
В отличие от других моделей датчик потока жидкости SP202 рассчитан на более широкий диапазон давления и температур рабочего процесса, включая возможность работы при повышенных температурах. Это позволяет применять реле SP202 в производственных процессах с более суровыми условиями.
Документация на датчики потока SP202
Подробная техническая информация о реле SP202 с указанием особенностей подключения и монтажа прибора представлена в каталоге датчиков потока жидкости.
