Температурные контроллеры DTB в Москве

Преимущества термоконтроллеров Delta DTB

Серий термоконтроллеров DTB от Delta Electronics с функцией ПИД-регулирования выгодно отличается от аналогичных моделей и серий устройств благодаря расширенному функционалу:

• работа с термодатчиками различных видов,
• наличие многофункционального аналогового входа для разных видов датчиков, включая трансформатор тока и т.д.,
• наличие двух выходов управления в одном устройстве,
• выбор в качестве управляющего выхода реле, токового выхода или твердотельного реле,
• аварийные выходы с несколькими режимами сигнализации состояния работы термоконтроллера DTB,
• порт обмена данных RS485,
• автоматическая настройка процесса ПИД-регулирования,
• одновременное управление процессами нагрева и охлаждения,
• возможность работы по таймеру,
• вывод результатов измерения на светодиодный дисплей,
• блокировка управляющих кнопок.

Принцип работы Delta Electronics DTB

Температурные контроллеры Delta Electronics DTB с ПИД-регулятором работают по стандартному принципу ПИД-регулирования температуры и других параметров.

Термоконтроллер DTB получает входной сигнал от подключенного датчика температуры и сравнивает полученное значение с заданным при настройке. Если текущая величина температуры отличается от величины уставки, происходит формирование выходного сигнала для изменения текущей температуры с помощью трех показателей:

• пропорциональная составляющая определяет разницу между текущим и заданным значениями,
• интегрирующая часть считает интеграл указанной разницы по времени,
• дифференцирующая часть определяет скорость изменения указанной разницы.

Выходной сигнал управления при работе температурного ПИД-регулятора контроллера серии DTB всегда включает в себя пропорциональную составляющую и может включать одну из двух других или обе части сразу, то есть равен сумме пропорциональной, интегрирующей и дифференцирующей составляющих. Если текущее значение соответствует заданному, то выходной сигнал термоконтроллера Delta Electronics DTB равен нулю.

Точно также происходит управление другими параметрами при подключении соответствующих датчиков, например, давления или влажности.

Возможности применения термоконтроллеров Delta DTB с ПИД-регулятором

Температурные контроллеры Delta Electronics DTB применяются во многих отраслях для контроля и поддержания уровня температуры, обеспечения нагревательных процессов, управления охлаждением. Кроме того, благодаря наличию универсального входа контроллеры из серии DTB могут применяться в качестве контроллеров влажности, давления, для мониторинга уровня расхода, в качестве датчиков тока и многих других.

Термоконтроллеры Delta Electronics DTB с ПИД-регулятором подойдут для автоматических систем управления многими видами оборудования и механизмов:

• сварочного оборудования,
• машин для литья металла, стекла, термопластов и т.д.,
• прокатного оборудования,
• термопрессов,
• промышленных печей,
• сушильных камер,
• отопительных систем,
• систем охлаждения и т.д.

Возможности контроллеров с ПИД-регулятором Delta Electronics DTB применимы в металлургии, пищевой промышленности, аграрной отрасли, нефтегазовой отрасли и во многих других.

Технические характеристики Delta Electronics DTB

Температурные контроллеры Delta Electronics DTB с ПИД-регулятором имеют общие технические характеристики для всех вариантов исполнения термоконтроллеров.

Основные отличия моделей заключаются в размерах корпуса и лицевой модели прибора. В зависимости от этих показателей в серии DTB от Delta Electronics выпущено четыре варианта термоконтроллеров:

Модель	Габаритные размеры	Схема подключения

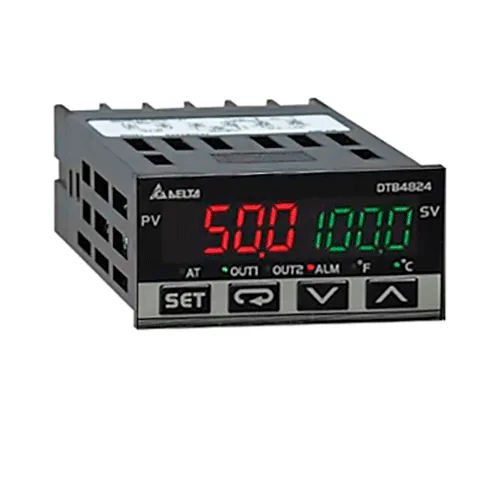

DTB4824		DC
		AC

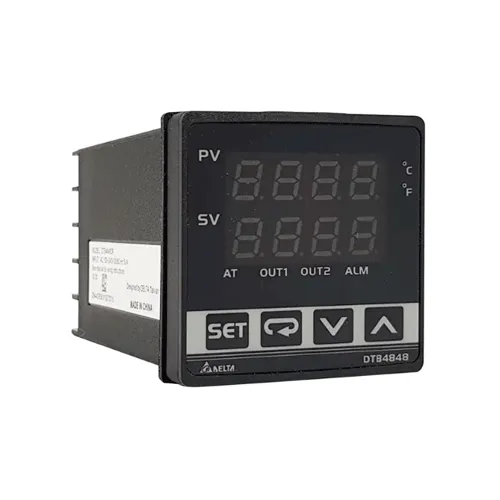

DTB4848		DC
		AC

Модель	Габаритные размеры	Схема подключения

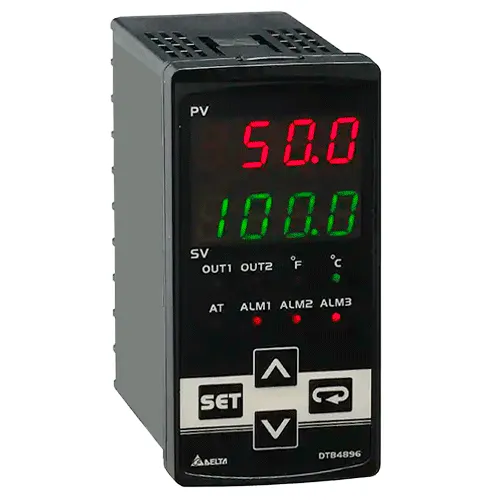

DTB4896		DC
		AC

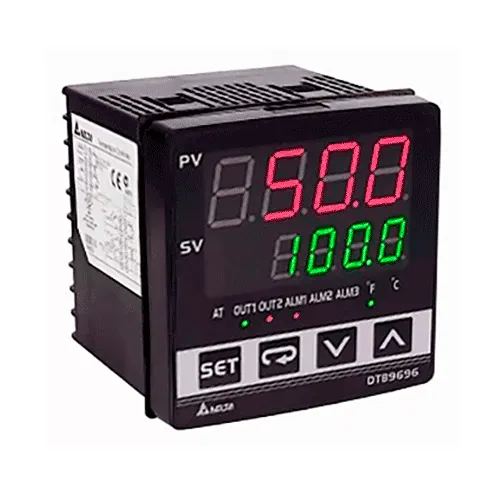

DTB9696		DC
		AC

Где:

• ALM1-3 – обозначение сигнальных выходов,
• NC/NO – нормально закрытый/открытый контакт,
• CT – подключение датчика тока,
• Тс – подключение термопары,
• Vac/Vdc – показатели переменного/постоянного напряжения для подключения,
• DATA – шина для передачи данных (RS485),
• COM – общий порт для выходов устройства,
• Ev1-2 –выходы для дискретного сигнала,
• RTD – подключение термометра сопротивления (датчика температуры),
• OUT1-2 –основные выходы управления,
• FB – дополнительный вход для подключения специального датчика положения задвижки.

Конфигуратор заказа

Для выбора температурного контроллера Delta Electronics DTB воспользуйтесь конфигуратором заказа:

где:

1 2 3 4 — Размеры лицевой панели (ШхВ)

• 4824: Ш48xВ24 мм
• 4848: Ш48xВ48 мм
• 4896: Ш48xВ96 мм
• 9696: Ш96xВ96 мм

5 — Тип управляющего выхода 1

• R: Релейный выход, 250В переменного тока, 5А
• V: Импульсный выход по напряжению, 14В (+10…-20)% (максимальный ток 40мА)
• С: Аналоговый выход по току 4…20мА
• L: Аналоговый выход по напряжению 0…5В, 0…10В постоянного тока

6 — Тип управляющего выхода 2

• R: Релейный выход, 250В переменного тока, 5А
• V: Импульсный выход по напряжению 14В (+10…-20)% (максимальный ток 40мА)

7 — Дополнительные опции

• Нет: Подключения датчика тока (CT) невозможно; дискретных входов нет
• T: Подключения датчика тока возможно (датчик тока в комплекте), дискретных входов нет
• E: Подключения датчика тока невозможно, есть два дискретных входа
• V: Управление запорно-регулирующей арматурой с контролем положения

8 — Напряжение питания

• Нет: 100…240В переменного тока
• D: 24В постоянного тока

Документация

Все модели температурных контроллеров от Delta Electronics серии DTB поставляются совместно с подробной технической документацией устройства, в которой описаны все особенности приборов, а также требования по подключению и условиям работы.

• Руководство по эксплуатации Delta Electronics серии DTB
• Каталог терморегуляторов Delta Electronics
• Свидетельство о государственной регистрации контроллеров Delta DTB в качестве средств измерения
