Текстово-графические терминалы TP в Москве
Текстово-графический терминал TP представляет собой панель оператора с монохромным экраном и пленочной клавиатурой с возможностью создания и отображения различных графических и текстовых объектов, работающую под управлением программируемого логического контроллера.
Серия TP включает следующий ряд моделей: TP02G, TP04G, TP05G, TP08G. Во всех моделях данной серии многоязычное меню, коммуникационные порты RS232, RS485/RS422 с возможностью одновременного использования портов RS232 и RS485. В моделях, начиная с TP04G, имеются часы реального времени и световая индикация запрограммированных тревог.
В наличии Быстрый просмотр
|
В наличии: Много
Артикул: TP08G-BT2
Текстово-графический терминал TP08G-BT2 представляет собой панель оператора с монохромным экраном и пленочной клавиатурой с возможностью создания и отображения различных графических и текстовых объектов, работающую под управлением программируемого логического контроллера.
|
32 671 руб./шт
-
+
Заказать
|
||||||||||
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: TP04G-BL-C
|
18 641 руб./шт
-
+
Заказать
|
||||||||||
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: TP05G-BS2
Текстово-графический терминал TP05G-BS2 представляет собой панель оператора с монохромным экраном и пленочной клавиатурой с возможностью создания и отображения различных графических и текстовых объектов, работающую под управлением программируемого логического контроллера.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: TP02G-ASI
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: TP08G-BS2
Текстово-графический терминал TP08G-BS2 представляет собой панель оператора с монохромным экраном и пленочной клавиатурой с возможностью создания и отображения различных графических и текстовых объектов, работающую под управлением программируемого логического контроллера.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.

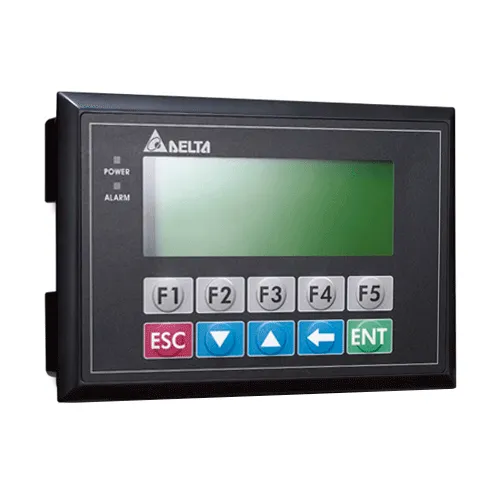

Артикул: TP04G-AL2
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: TP02G-AS1
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.

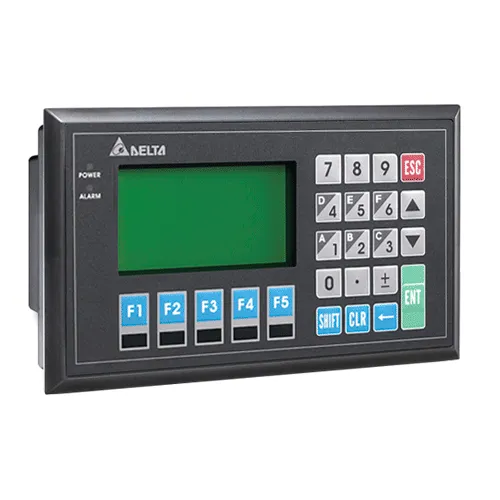

Артикул: TP05G-BT2
Текстово-графический терминал TP05G-BT2 представляет собой панель оператора с монохромным экраном и пленочной клавиатурой с возможностью создания и отображения различных графических и текстовых объектов, работающую под управлением программируемого логического контроллера.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: TP04G-AS2
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
|
Быстрый просмотр
|
Срок отгрузки 180 дн.
Артикул: TP04G-AL-C
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||
Преимущества панелей оператора TP
- разнообразие встроенных программных функций;
- возможность создания графических и текстовых объектов;
- наличие функциональных клавиш;
- доступная цена;
- возможность применения в условиях, где невозможно использовать сенсорные панели оператора;
- защита паролем.
Технические характеристики терминала TP
Общие характеристики терминалов TP:
- Тип: STN-LCD
- Цветность: Монохромный
- Напряжение питания: 24В DC
- Батарея: 3В DC
- Рабочая температура: 0…+50ºС
- Температура хранения: -20…+60ºС
Отличительные характеристики терминалов TP:
| Модель | Размер экрана (ШхВ)/ Разрешение |
Память | Процессор | Порты, интерфейсы | Макс. потребляемая мощность |
Габаритные размеры / Размеры выреза |
| TP02G-AS1 | 72х22 мм / 160х32 пикс. |
Flash: 256 кБ SRAM: 32 кБ |
Hitachi 3064 | COM1: RS232 COM2: RS485/RS422 |
3,5 Вт | 147х97х40,5 мм / (135~136,5)х85 мм |
| TP04G-AS2 | 67х32 мм / 128х64 пикс. |
Flash: 256 кБ SRAM: 32 кБ |
Hitachi 3064 | COM1: RS232 COM2: RS485/RS422 |
3,5 Вт | 147х97х40,5 мм / (135~136,5)х85 мм |
| TP04G-AL | 101,8х35,24 мм / 192х64 пикс. |
Flash: 256 кБ SRAM: 10 кБ |
STM32F101 | COM1: RS232 COM2: нет |
1,7 Вт | 163,6х108,6х37 мм / (150,5~152)х (95,5~97) мм |
| TP04G-AL2 | 101,8х35,24 мм / 192х64 пикс. |
Flash: 256 кБ SRAM: 16 кБ |
STM32F101 | COM1: RS232 COM2: RS485/RS422 |
1,7 Вт | 163,6х108,6х37 мм / (150,5~152)х (95,5~97) мм |
| TP04G-BL-C | 101,8х35,24 мм / 192х64 пикс. |
Flash: 256 кБ SRAM: 10 кБ |
STM32F101 | COM1: RS232 COM2: нет |
1,7 Вт | 175,8х108,6х37 мм / (162,7~164)х х(95,5~97) мм |
| TP05G-BS2 | 83х41 мм / 160х80 пикс. |
Flash: 1024 кБ SRAM: 64 кБ |
ST STR710RZT6 | COM1: RS232 COM2: RS485/RS422 |
2,2 Вт | 210х122х45 мм / (197~198,5)х (109~110,5) мм |
| TP08G-BT2 | 83х41 мм / 240х128 пикс. |
Flash: 1024 кБ SRAM: 64 кБ |
ST STR710RZT6 | COM1: RS232 COM2: RS485/RS422 |
2,2 Вт | 210х122х45 мм / (197~198,5)х (109~110,5) мм |
Установка терминала TP
Текстово-графический терминал TP устанавливается в предварительно вырезанное согласно заданным размерам отверстие и закрепляется фиксаторами, которые входят в комплект поставки.
Применяемость
В промышленности текстово-графические терминалы TP часто применяются в качестве панелей управления станками, конвейерными линиями (рис.1а), а также в составе панелей/шкафов управления АСУТП (рис.1б). В области медицины имеется опыт использования панели оператора серии TP, например, в качестве панели управления тренажером (рис.1в). В бытовой сфере терминалы TP применяются в системах управления теплоснабжения зданий, системах управления насосами в системах водоочистки и прочих областях.
 рис.1а |
 рис.1б |
 рис.1в |
Для программирования текстово-графических терминалов TP бесплатно распространяется программный пакет TPEditor, располагающий готовыми решениями, а также предоставляющий пользователю возможность создания различных графических объектов с текстами на латинице, кириллице. Программа создается на ПК с ОС WINDOWS, после компиляции загружается в память терминала.
Для копирования программы с одного терминала TP на другой можно использовать карту памяти TP-PCC01, которая вставляется в специальный слот расширения, расположенный на задней панели устройства.
Текстово-графические терминалы TP имеют драйверы для работы с ПЛК различных производителей и могут подключаться к ним и к ПК через последовательные порты с помощью специальных коммуникационных кабелей:
- DVPACAB530
- DVPACAB215
- DVPACAB230
